Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz HDMI 13,3 cala | Rozstrzygnięcie: | 1920*1080 |
|---|---|---|---|
| Interfejs CTP: | IIC na USB | Luminancja powierzchni: | 300 cd/m2 - 1000 cd/m2 |
| Ekran dotykowy: | Pojemnościowy ekran dotykowy | Kierunek patrzenia: | IPS Wszystkie kąty widzenia (85/85/85/85) |
| Żywotność diody LED: | 40 000 godzin | Temperatura robocza: | ¥20°C do +70°C |
| Zgodność: | Zgodny z REACH i RoHS | Wsparcie: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Podkreślić: | 13,3-calowy wyświetlacz dotykowy LCD,dotykowy wyświetlacz LCD RoHS |
||
HDMI 13,3-calowy wyświetlacz, Raspberry Pi 13,3" Touch LCD
SFHDMI133H-19201080A-CT to 13,3-calowa deska sterownika wyświetlacza FHD o maksymalnej rozdzielczości 1920x1080 @ 60HZ do jednego funkcjonalnego wejścia sygnału HDMI.
* ten 13,3-calowy monitor HDMI obsługuje wyjście sygnału interfejsu ekranu EDP.
* ten klawisz OSD z 13,3-calowym wyświetlaczem TFT HDMI może obsługiwać różne języki OSD do wyboru.
* to 13,3-calowe oprogramowanie wyświetlania HMDI TFT obsługuje aktualizację online.
* ten wyświetlacz HDMI 13,3-calowy TFT obsługuje PCAP capacitive touch screen.
* ten ekran dotykowy Raspberry Pi 13,3" obsługuje dwukierunkowy HDMI 1.4 i HDCP wersja 2.0.
* ten ekran LCD dotykowy Raspberry Pi 13,3" obsługuje funkcję USB HUB, zewnętrzny interfejs USB2.0, może być podłączony do zewnętrznego ekranu dotykowego USB.
* ten wyświetlacz TFT 13,3" Raspberry Pi obsługuje wejście 12-20V.
* ten Raspberry Pi 13.3" TFT obsługuje 1.5W*2 wzmocnienia wyjścia i słuchawki wyjścia.
Cechy
|
Wprowadzenie wideo
|
HDMI | 1080p | ||
| Wersja HDCP | 2.0 | |||
| Zasilanie operacyjne | Prąd stały 5~20V | |||
| Zużycie mocy w stanie gotowości | < 0,25 W | |||
|
Wyświetlacz LCD |
LCD | TFT LCD | ||
| interfejs | EDP | |||
| Maksymalna rozdzielczość | 1920*1080@60HZ | |||
| Napięcie napędowe ekranu | 3.3V(R33),5V(R5) | |||
| Wyjście z słuchawek | > 150MW (32Ω/0dB sygnału) | |||
| Wyjście głośnika | 2X1.5W THD+N<10%@1KHZ | |||
| LED | 调光方式 | PWM | ||
| Wciśnięcie klawisza | Władza, klucz1, klucz2, auto, menu, opcjonalnie | |||
| Język OSD | Chiński/angielski/niemiecki/korejski/francuski/hiszpański/japoński i inne | |||

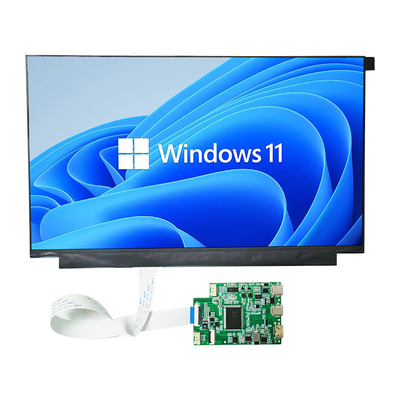

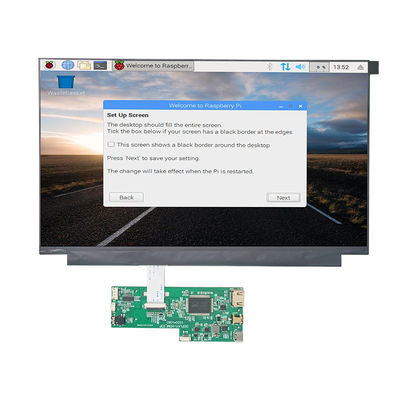

HDMI 13,3-calowy wyświetlacz, Raspberry Pi 13,3" Obraz produktu LCD dotykowy
HDMI 13,3-calowy wyświetlacz, Raspberry Pi 13,3" Touch LCD Roduct Highlight
| Kluczowe słowa: | Wyświetlacz HDMI 13,3 cali | Rozstrzygnięcie: | 1920*1080 |
|---|---|---|---|
| Interfejs CTP: | IIC do USB | Światłość powierzchni: | 300 Cd/m2 - 1000 Cd/m2 |
| Ekran dotykowy: | Pojemnościowy ekran dotykowy | W kierunku widzenia: | IPS Wszystkie kąty widzenia (85/85/85/85) |
| Żywotność LED: | 40000 godzin | Temperatura pracy: | ¥20°C Do +70°C |
| Zgodność: | Zgodność z przepisami REACH i RoHS | Wsparcie: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
Definicja pinów HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 osłonięty ekran |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 osłonięty ekran |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 osłonięty ekran |
| 9 | /T.M.D.S. DATA0- |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK osłonięty ekran |
| 12 | /T.M.D.S. /DATY CLOCK- |
| 13 |
CEC (Consumer Electronics Control, opcjonalnie elektroniczne Consumer Controller (elektroniczny kontroler konsumpcji) |
| 14 | Rezerwowane (w kablu, ale N.C. na urządzeniu) |
| 15 | SCL ((DDC Clock) |
| 16 | Dane SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | Moc +5V |
| 19 | Włókna sondy, które można wymienić na gorąco |

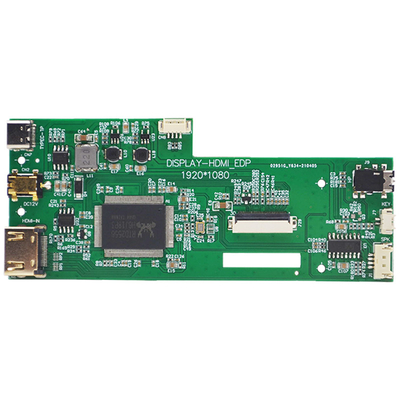

Wymiary i specyfikacje związane z płytą sterującą PCB.
1grubość PCB + maksymalna wysokość najwyższego elementu ≤ 7,8 mm
2Długość PCB = 120 mm
3,szerokość PCB=50 mm
4, grubość PCB = 1,0 mm
Specyfikacje otworów śrubowych: średnica 2,0 mm Wielkość i współrzędne otworów śrubowych są pokazane na wykresie konstrukcyjnym
