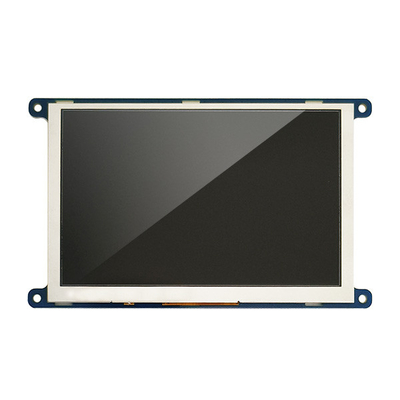

5-calowy interfejs SPI TFT LCD, 5-calowy wyświetlacz samochodowy;
SAEF TECHNOLOGY SFTO500HQ-7012A-N to 5-calowy wyświetlacz TFT-LCD o rozdzielczości 800x480 (800 pikseli w poziomie na 480 pikseli w pionie).Może być stosowany w systemach wbudowanych, automatyce, sprzęcie medycznym, urządzeniu przemysłowym, sprzęcie bezpieczeństwa, który wymaga wyświetlacza TFT o wysokiej jakości i kolorowym obrazie.SFTO500HQ-7012A-Nto TFT typu IPS-LCD o jasności 500 - 1000 cd/m2 (wartość typowa).Może pracować w temperaturach od -30 ℃ do + 85 ℃.
| Pozycja informacji ogólnych |
Zawartość |
| Rozmiar wyświetlacza LCD (przekątna) |
5-calowy IPS |
| Struktura modułu |
Wyświetlacz LCD + PCB |
| Typ wyświetlacza LCD |
TFT/TRANSMISYJNY |
| Tryb wyświetlania LCD |
Normalnie czarny |
| Zalecany kierunek oglądania |
ALL VIEW godzina |
| Rozmiar modułu (szer.×wys.×głęb.) |
137,30×80,97×5,50 mm |
| Obszar aktywny (szer.×wys.) |
108,00×64,80 mm |
| Liczba pikseli (rozdzielczość) |
800RGB×480 pikseli |
| Rozstaw pikseli (szer.×wys.) |
0,135×0,135 mm |
| Typ interfejsu modułu |
3-przewodowy interfejs SPI |
| Napięcie wejściowe modułu |
5V |
| Numery kolorów |
16,7 mln |
| Typ podświetlenia |
Biała dioda LED |

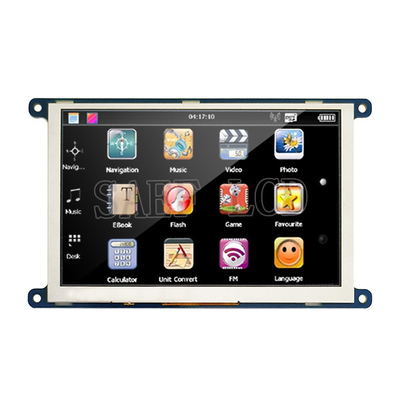

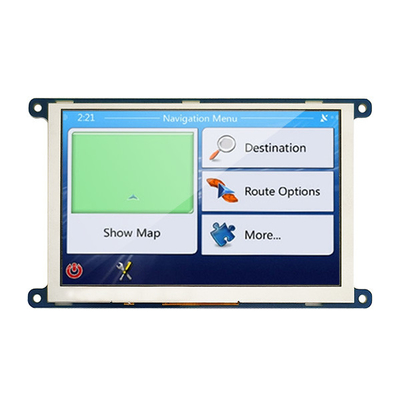

5-calowy interfejs SPI TFT LCD, 5-calowy rysunek wyświetlacza samochodowego

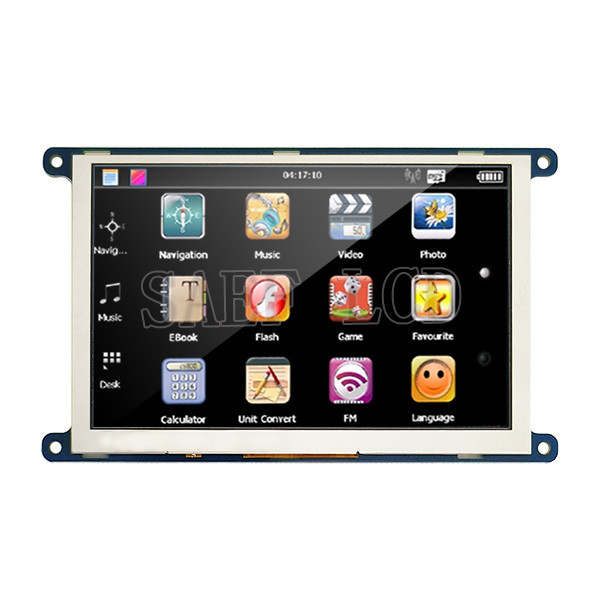

5-calowy interfejs SPI TFT LCD, 5-calowy wyświetlacz samochodowy klasy samochodowej

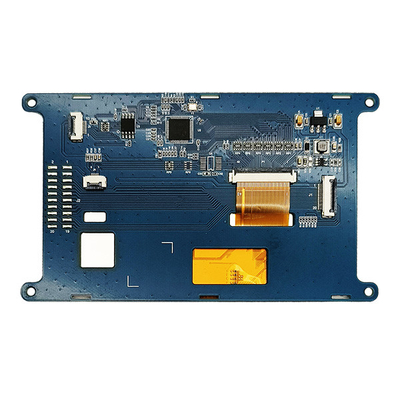

Definicja pinów:
Opis interfejsu J1 i J2
Pin1~2, VCC5V / Zasilanie / Zasilanie modułu (typ 5V)
Pin3 ~ 4, GND / Zasilanie / Uziemienie zasilania
Pin5, LCD_CS / I / Chip Select pin dla 3-przewodowego szeregowego I/F.
Pin6, NC / - / Brak połączenia
Pin7, LCD_SCLK / I / Zegar 3-przewodowego szeregowego I/F.
Pin8, LCD_INT / O / Wyjście przerwania dla hosta w celu wskazania stanu.
Pin9, LCD_RST / I / Jest to aktywny niski pin Reset dla LCD.
Pin10, LCD_SDA / I/O / Dwukierunkowy pin danych 3-przewodowego SPI I/F.
Pin11, CTP_INT(NC) / O / CTP Zewnętrzne przerwanie do hosta
Pin12, CTP_SCL(NC) / I / CTP I2C wejście zegara
Pin13, CTP_SDA (NC) / I/O / CTP I2C wejście i wyjście danych
Pin14, CTP_RST (NC) / I / CTP zewnętrzny sygnał resetowania, niski jest aktywny
Pin15, NC / - / Brak połączenia
Pin16, GND/zasilanie/masa zasilania
Pin17, NC / - / Brak połączenia
Pin18, NC / - / Brak połączenia
Pin19, NC / - / Brak połączenia
Pin20, GND/zasilanie/masa zasilania
Opis interfejsu J3 (interfejs nagrywania SPI Flash)
Pin1, SF_CLK/I/szeregowe wejście zegara
Pin2, SF_DI/I/wejście danych
Pin3, SF_DO/O/wyjście danych
Pin4, SF_CS/I/chip Select Input
Pin5, sygnał LCD_RST / I / LCD RESET.Ta szpilka musi być wyciągnięta nisko
Pin6, GND/zasilanie/masa zasilania
Pin7, NC / - / Brak połączenia
Pin8, NC/-/Brak połączenia
Pin9~10, 3.3V / Zasilanie / Zasilanie dla SPI Flash (3.3V typ.)
