Szczegóły Produktu:
|
| słowa kluczowe: | Wyświetlacz HDMI o przekątnej 10,1 cala | Rezolucja: | 1280x800 |
|---|---|---|---|
| Interfejs CTP: | IIC na USB | Luminancja powierzchni: | 300 cd/m2 - 1000 cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Kierunek oglądania: | IPS Wszystkie kąty widzenia (80/80/80/80) |
| Żywotność LED: | 40 000 godzin | Temperatura pracy: | -20℃ do +70℃ |
| Zgodność: | Zgodność z REACH i RoHS | Wspierać się: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Podkreślić: | Wyświetlacz dotykowy PCAP ISO14000,wyświetlacz dotykowy PCAP Raspberry Pi,ekran dotykowy PCAP 10 |
||
Wyświetlacz HDMI 10.1 cala, wyświetlacz PCAP TFT 10.1 cala
SFRA101H-1280800A-CT to moduł sterujący wyświetlaczem TFT LCD o przekątnej 10,1 cala, który jest zintegrowany z ekranem LCD, pojemnościowym ekranem dotykowym i płytą sterującą HDMI.Doskonale prezentuje wyjście sygnału cyfrowego HDMI z komputera na wyświetlaczu LCD 1280*800.
Obsługa standardów HDMI 1.3, HDMI 1.4, HDCP1.4, HDCP2.2.
Źródła HDMI są kompatybilne z popularnymi minikomputerami, takimi jak Raspberry Pi, BB Black i Banana Pi.
TOUCH to I2C na USB, nie ma potrzeby instalowania sterownika.
Konstrukcja jest używana głównie na wyświetlaczu Raspberry Pi Raspberry Pi i może być również używana do innych urządzeń dotykowych HDMI z małym ekranem.Gdy jest używany jako wyświetlacz Raspberry Pi, obsługuje Raspbian, Ubuntu, WIN10 IOT i inne systemy, jednodotykowy, a gdy jest używany jako monitor komputerowy, obsługuje Windows 7/8/10, pięciopunktowy dotyk, bez napędu.
Cechy produktu:
| Wersja: | 1 | ||
|
Obsługiwany sygnał
|
HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOTYKAĆ | Standard USB | ||
| VGA | Nie wspierany | ||

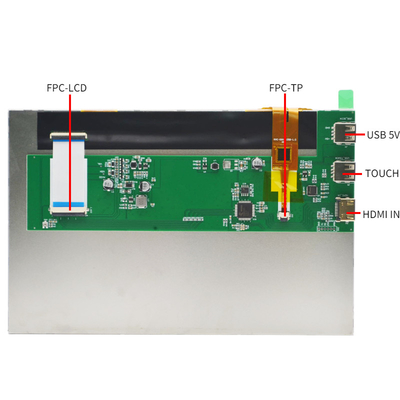

| Interfejs płyty głównej |
Wejście
|
HDMI | A型HDMI贴片母座19Pin贴片 (卧式) Patch żeński typu A HDMI 19Pin Patch (poziomy) |
| USB | USB插座AF母座90度直脚无边 (卧式) Gniazdo USB AF żeńska podstawa 90 stopni stopka prosta nieskończoność (w poziomie) | ||
| Gniazdo słuchawkowe | Nie wspierany | ||
| Interfejs ekranu dotykowego | Niestandardowe piny 6P | FPC-0,5-6PIN 后锁 (卧式) FPC-0,5-6PIN Tylny zamek (poziomy) | |
| Interfejs LCD | Standardowy LVDS 40P | FPC-0,5-40PIN 后锁 (卧式), FPC-0,5-40PIN zamek tylny (poziomy)) | |
| Interfejs panelu dotykowego | I2C na USB | Wolny dysk USB | USB插座AF母座90度直脚无边 (卧式), gniazdo USB AF podstawa żeńska 90 stopni stopka prosta nieskończoność (w poziomie) |
| Moc | Moc wejściowa | USB输入5V (+/-0,5V), wejście USB 5V (+/-0,5V) | |
| Napięcie ekranu napędu | 3,3V | ||
| Działanie mocy | Po włączeniu zasilania na wyświetlaczu | ||
| Pobór mocy w trybie czuwania płyty głównej | ＜0,25W | ||
| Menu OSD | Nie wspierany | ||
| Nie wspierany | |||
| Nie wspierany | |||

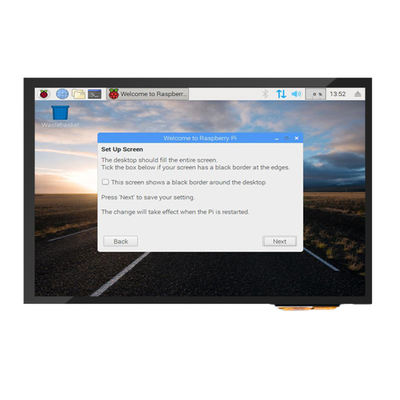

Wyświetlacz HDMI 10.1 cala, wyświetlacz PCAP TFT 10.1 calaobraz produktu
Wyświetlacz HDMI 10.1 cala, wyświetlacz PCAP TFT 10.1 calaWyróżnienie produktu
| Słowa kluczowe: | 10.1 calowy wyświetlacz HDMI | Rezolucja: | 1280x800 |
|---|---|---|---|
| Interfejs CTP: | IIC do USB | Luminancja powierzchni: | 300 Cd/m2 - 1000 Cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Kierunek oglądania: | IPS wszystkie kąty widzenia (80/80/80/80) |
| Żywotność LED: | 40 000 godzin | Temperatura pracy: | –20℃ do +70℃ |
| Zgodność: | Zgodność z REACH i RoHS | Wspierać się: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |

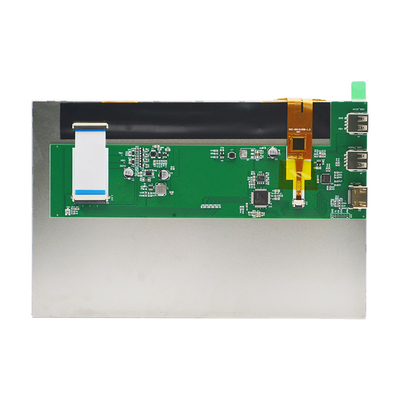

◆Wymiary i specyfikacje związane z płytą drukowaną płytki sterującej.
1,PCBgrubość+maksymalna wysokość najwyższego elementu ≤7,8 mm
2,PCBdługość = 216mm
3,PCBszerokość = 80mm
4,PCBgrubość = 1,6 mm
Specyfikacje otworów na śruby: Otwory na śruby nie są zaprojektowane, patrz schemat strukturalny
Wymiary modułu wyświetlacza bez płyty sterującej:(Dł * Szer * Wys)
120,7 * 76,3 * 2,8 mm bez dotyku,
120,7 * 76,3 * 4,7 mm bez dotyku PCAP.
