Szczegóły Produktu:
|
| słowa kluczowe: | Wyświetlacz HDMI 15,6 cala | Rezolucja: | 1920*1080 |
|---|---|---|---|
| Interfejs CTP: | IIC na USB | Luminancja powierzchni: | 300 cd/m2 - 1000 cd/m2 |
| Ekran dotykowy: | Pojemnościowy ekran dotykowy | Kierunek oglądania: | IPS Wszystkie kąty widzenia (85/85/85/85) |
| Żywotność LED: | 40 000 godzin | Temperatura pracy: | -20℃ do +70℃ |
| Zgodność: | Zgodność z REACH i RoHS | Wspierać się: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Podkreślić: | Moduł sterowania wyświetlaczem 300 cd / m2,moduł sterowania wyświetlaczem 1920 x 1080,moduł LCD TFT 1000 cd / m2 |
||
Wyświetlacz HDMI 15,6 cala, dotykowy LCD Raspberry Pi 15,6 cala
SFHDMI156H-19201080A-CT to 15,6-calowy moduł sterujący wyświetlaczem TFT LCD, który jest zintegrowany z ekranem LCD, pojemnościowym ekranem dotykowym i płytą jezdną.Płyta sterująca przeznaczona jest do wyświetlacza FHD z wbudowaną funkcją TYPE-C, maksymalna rozdzielczość to 2560X1440 @60HZ.
* Obsługa wyjścia sygnału interfejsu ekranu EDP.
* Różnorodność języków OSD do wyboru.
* Oprogramowanie na płycie głównej obsługuje aktualizacje online.
* Wsparcie pojemnościowy ekran dotykowy.
* Obsługuje 2-drożne HDMI 1.4, HDCP obsługuje wersję 2.0.
* Obsługuje funkcję USB HUB, zewnętrzne dwa porty USB2.0, mogą być używane do podłączenia myszy i klawiatury.
* Obsługuje protokół dwukierunkowego zasilania PD.
* Obsługa wyjścia wzmacniacza mocy 1,5 W * 2
* Port TYPEC obsługuje tryb DisplayPort Alt
Cechy produktu:
|
Wejście wideo |
HDMI |
1080p | ||
| Wersja HDCP | 2,0 | |||
|
TYP-C |
1080p | |||
| Zarządzanie PD | ||||
| KONCENTRATOR USB 2.0 | ||||
| Zasilanie operacyjne | DC 5~20V | |||
| Pobór mocy w trybie czuwania | ＜0,25W | |||
|
Wyświetlacz LCD |
Wyświetlacz | TFT LCD | ||
| Interfejs ekranu | EDP | |||
| Maksymalna rozdzielczość | 2560*1440@60HZ | |||
| Napięcie robocze | 3,3 V (R33), 5 V (R5) | |||
| Wyjście słuchawkowe | ＞150MW (32Ω/0dB 信号) | |||
| Wyjście głośnikowe | 2X1,5W THD+N (10% przy 1KHZ) | |||
| DOPROWADZIŁO | Metoda regulacji światła | PWM | ||
| Klawiatura | ZASILANIE, KLUCZ1, KLUCZ2, AUTO, MENU, Opcjonalnie | |||
| Język OSD | Chiński/angielski/niemiecki/koreański/francuski/hiszpański/japoński i inne | |||
Wyświetlacz HDMI 15,6 cala, dotykowy LCD Raspberry Pi 15,6 calaobraz produktu

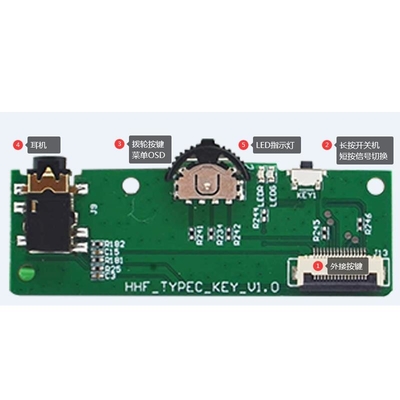

(1) Sterowanie zewnętrzne (2) Długie naciśnięcie, aby włączyć, krótkie naciśnięcie, aby przełączyć sygnał;
(3) Przycisk wybierania Menu OSD (4) Słuchawki (5) Wskaźniki LED

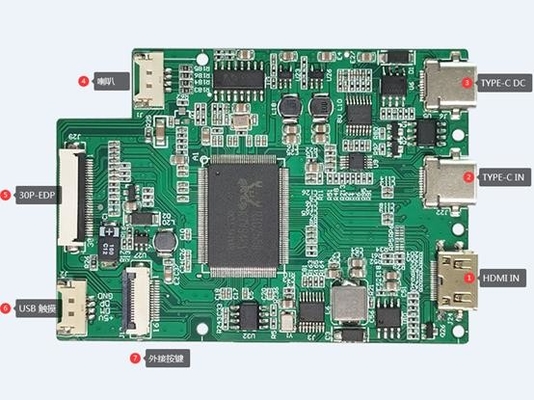

(1) Wejście HDMI (2) Wejście typu C (3) Wejście typu C DC (4)Głośnik
(5) 30-pinowy EDP (6) Ekran dotykowy USB (7) Sterowanie zewnętrzne
Definicja pinów HDMI:
| 1 | DANE TMDS2+ |
| 2 | TMDS DATA2 ekranowany屏蔽 |
| 3 | DANE TMDS2- |
| 4 | DANE TMDS1+ |
| 5 | TMDS DATA1 ekranowany屏蔽 |
| 6 | DANE TMDS1- |
| 7 | DANE TMDS0+ |
| 8 | TMDS DATA0 ekranowany屏蔽 |
| 9 | DANE TMDS0- |
| 10 | ZEGAR DANYCH TMDS+ |
| 11 | ZEGAR DANYCH TMDS ekranowany屏蔽 |
| 12 | ZEGAR DANYCH TMDS- |
| 13 |
CEC (Consumer Electronics Control, opcjonalna elektroniczna) kontroler konsumenta可选择的电子消费控制器) |
| 14 | Zarezerwowane (w kablu, ale NC w urządzeniu) |
| 15 | SCL (zegar DDC) |
| 16 | SDA (dane DDC) |
| 17 | Uziemienie DDC/CEC |
| 18 | +5V moc |
| 19 | Wymieniane podczas pracy przewody sondy热插拔探测线 |
Interfejs wejściowy USB TYPE-C
| Szpilka | Definicja | Opis |
| 1 | TYP-DTE | 连接侦测口 Podłącz port wykrywania |
| 2 |
TX P1 _ |
数据信号接口 Interfejs sygnału danych |
| 3 |
TX N1 _ |
数据信号接口 Interfejs sygnału danych |
| 4 | VBUS | 电源输出口Wyjście zasilania |
| 5 | TYP-CC1 | 正反接侦测口 Porty wykrywania do przodu i do tyłu |
| 6 | TYP-DP | 数据信号接口 Interfejs sygnału danych |
| 7 | TYP-DM | 数据信号接口 Interfejs sygnału danych |
| 8 | TYP-BU1 | 辅助数据信号接口 Pomocniczy interfejs sygnału danych |
| 9 | VBUS | 电源输出口Wyjście zasilania |
| 10 |
RX N2 _ |
数据信号接口 Interfejs sygnału danych |
| 11 |
Odbiór P2 _ |
数据信号接口 Interfejs sygnału danych |
| 12 | GND | 接地 Połącz z ziemią |
| 13 | GND | 接地 Połącz z ziemią |
| 14 |
TX P2 _ |
数据信号接口 Interfejs sygnału danych |
| 15 |
TX N2 _ |
数据信号接口 Interfejs sygnału danych |
| 16 | VBUS | 电源输出口Wyjście zasilania |
| 17 | TYP-CC2 | 正反接侦测口 Porty wykrywania do przodu i do tyłu |
| 18 | TYP-DP | 数据信号接口 Interfejs sygnału danych |
| 19 | TYP-DM | 数据信号接口 Interfejs sygnału danych |
| 20 | VBUS | 电源输出口Wyjście zasilania |
| 21 | TYP-BU2 | 辅助数据信号接口 Pomocniczy interfejs sygnału danych |
| 22 |
RX N1 _ |
数据信号接口 Interfejs sygnału danych |
| 23 |
Odbiór P1 _ |
数据信号接口 Interfejs sygnału danych |
| 24 | GND | 接地 Połącz z ziemią |
