Szczegóły Produktu:
|
| słowa kluczowe: | Wyświetlacz HDMI 5 cali | Rezolucja: | 800*480 |
|---|---|---|---|
| Interfejs CTP: | IIC na USB | Wspierać się: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Menu (zarezerwowane): | Jasność, kontrast, autokorekta, faza, zegar, położenie pola linii, ustawienia funkcji, reset itp. | Luminancja powierzchni: | 300 cd/m2 - 1000 cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Kierunek oglądania: | IPS Wszystkie kąty widzenia (85/85/85/85) |
| Żywotność LED: | 40 000 godzin | Temperatura pracy: | -20℃ do +70℃ |
| Wyjście audio: | 8Ω1.5W (20*30 BOX głośnik * 2) | ||
| Podkreślić: | Wyświetlacz TFT LCD 1000cd / m2,wyświetlacz ISO14000 TFT LCD,5-calowy przemysłowy wyświetlacz TFT |
||
5-calowy wyświetlacz HDMI, 5-calowy dotykowy wyświetlacz LCD Raspberry Pi
SFHDMI500AU-800480A-CT to nowy zintegrowany (ekran LCD, ekran dotykowy, płyta sterownicza) nowy zintegrowany moduł sterowania wyświetlaczem LCD.Doskonale prezentuje wyjście sygnału cyfrowego HDMI z komputera na wyświetlaczu LCD 800*480.
1. Obsługuje standardy HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.
2. Źródła HDMI są kompatybilne z popularnymi minikomputerami, takimi jak Raspberry Pi, BB Black i Banana Pi.
3. TOUCH to USB do I2C, nie jest wymagana instalacja sterownika.
4. Konstrukcja jest używana głównie na wyświetlaczu Raspberry Pi Raspberry Pi i może być również używana do innych urządzeń dotykowych z małym ekranem HDMI.
5. Gdy jest używany jako wyświetlacz Raspberry Pi, obsługuje Raspbian, Ubuntu, WIN10 IOT i inne systemy, pojedynczy dotyk, a gdy jest używany jako monitor komputera, obsługuje system Windows 7/8/10, pięciopunktowy dotyk, napęd- darmowy.
Cechy produktu:
| Słowa kluczowe: | Wyświetlacz HDMI 5 cali | Rezolucja: | 800*480 |
|---|---|---|---|
| Interfejs CTP: | IIC do USB | Wspierać się: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Menu (zarezerwowane): | Jasność, kontrast, automatyczna korekcja, faza, zegar, położenie pola linii, ustawienia funkcji, resetowanie itp | Luminancja powierzchni: | 300 Cd/m2 - 1000 Cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Kierunek oglądania: | IPS Wszystkie kąty widzenia (85/85/85/85) |
| Żywotność LED: | 40 000 godzin | Temperatura pracy: | –20℃ do +70℃ |
| Zgodność: | Zgodność z REACH i RoHS | Wyjście audio: | 8Ω1.5W (20*30 BOX głośnik * 2) |

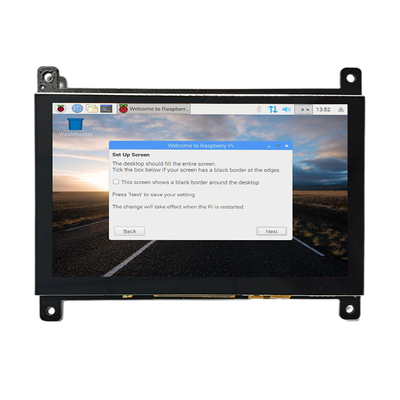

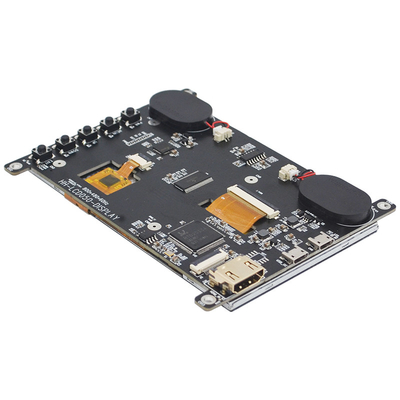

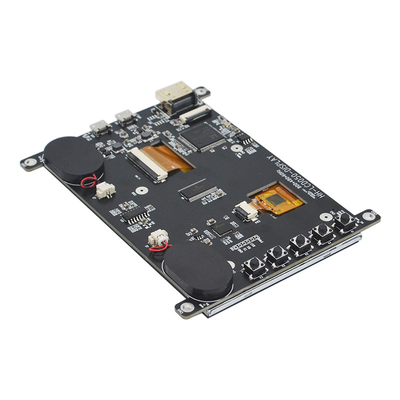

5-calowy wyświetlacz HDMI, 5-calowy dotykowy wyświetlacz LCD Raspberry Piobraz produktu

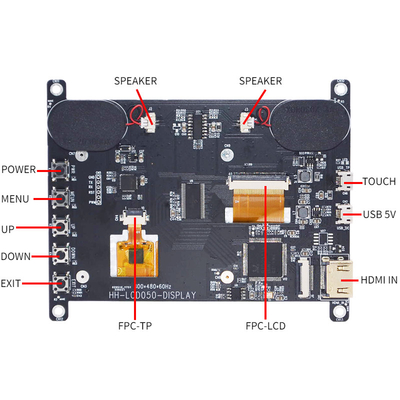

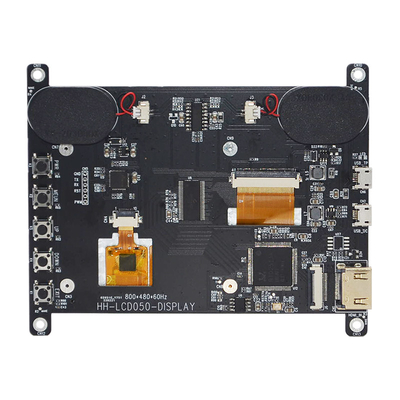

Definicja pinów HDMI:
| 1 | DANE TMDS2+ |
| 2 | TMDS DATA2 ekranowany屏蔽 |
| 3 | DANE TMDS2- |
| 4 | DANE TMDS1+ |
| 5 | TMDS DATA1 ekranowany屏蔽 |
| 6 | DANE TMDS1- |
| 7 | DANE TMDS0+ |
| 8 | TMDS DATA0 ekranowany屏蔽 |
| 9 | DANE TMDS0- |
| 10 | ZEGAR DANYCH TMDS+ |
| 11 | ZEGAR DANYCH TMDS ekranowany屏蔽 |
| 12 | ZEGAR DANYCH TMDS- |
| 13 |
CEC (Consumer Electronics Control, opcjonalna elektroniczna) kontroler konsumenta可选择的电子消费控制器) |
| 14 | Zarezerwowane (w kablu, ale NC w urządzeniu) |
| 15 | SCL (zegar DDC) |
| 16 | SDA (dane DDC) |
| 17 | Uziemienie DDC/CEC |
| 18 | +5V moc |
| 19 | Wymieniane podczas pracy przewody sondy热插拔探测线 |
Definicja pinów USB 5 V:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definicja pinów USB TP:
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Definicja pinów głośnika:
| 1 | ROUT+ |
| 2 | POGROM- |
| 3 | PROSTAK- |
| 4 | LOUT+ |
Wymagania dotyczące użytkowania
Aby zapewnić normalne użytkowanie tego produktu i zapobiec wypadkom, takim jak porażenie prądem lub pożar, przed użyciem tego produktu należy zapoznać się ze wszystkimi wymaganiami i procedurami obsługi.Ściśle przestrzegane są następujące wymagania:
1. Zasilanie prądem stałym wymagane przez ten produkt jest generowane przez zasilacz AC/DC, a zasilacz AC/DC powinien być trzymany z dala od źródła ciepła i umieszczony w dobrze wentylowanym miejscu.
2. Gniazdo zasilania AC i przewód zasilający AC powinny zwracać uwagę na dobre uziemienie i mogą wytrzymać wystarczające zapotrzebowanie na prąd.
3. Napięcie wejściowe zasilacza prądu stałego wymagane przez ten produkt wynosi + 5 V, błąd nie jest większy niż +/-0,5 V, a prąd jest określany zgodnie z wybranym ekranem LED i mocą całej maszyny.
4. Zwróć uwagę na dobrą wentylację i odprowadzanie ciepła, nie umieszczaj w zamkniętej nietermicznej powłoce lub pudełku i nie dopuszczaj do przypiekania się bezpośredniego światła słonecznego lub innych źródeł ciepła.
5. Zwróć uwagę, aby uniknąć nadmiernej wilgotności i nadmiernego zapylenia, aby uniknąć korozji obwodu powodującej awarię.
6. Podczas montażu należy zwrócić uwagę, aby zarezerwować pewną przestrzeń, aby zapewnić konwekcję powietrza na powierzchni płyty w celu rozproszenia ciepła i zapobiec przewodom elektrycznym (takim jak zamocowane płyty żelazne, takie jak płyty napędowe i płyty wysokiego napięcia) oraz elementom na płycie kontaktowanie zwarć.
7. Zwróć uwagę, aby tarcza napędowa nie wyginała się i nie deformowała pod wpływem dodatkowego nacisku.
8. Podczas montażu należy zwrócić uwagę na prawidłowe połączenie elektryczne płyty napędowej, ekranu LED, płytki przycisków i innych elementów, wybrać prawidłowe napięcie pracy ekranu LED (zbyt niskie będzie wskazywać nienormalne, zbyt wysokie może przepalić ekran LED), sprawdź, czy jest prawidłowe przed włączeniem.
9. Program na płycie sterownika powinien pasować do odpowiedniego ekranu LED.
10. Zwróć uwagę na ochronę elektrostatyczną podczas montażu płyty i zwróć uwagę, aby uniknąć zwarcia i elektryczności statycznej na dłoni, aby uszkodzić płytę.
11. Wszystkie interfejsy wejściowe i wyjściowe muszą być obsługiwane w przypadku awarii zasilania (złącza typu plug and unplug).
12. Ten produkt nadaje się do ogólnego użytku komercyjnego i domowego, temperatura otoczenia: -10~+40°C, wilgotność względna: ≤80%.
13. Odłącz zasilanie, gdy nie jest używane przez długi czas.
