Szczegóły Produktu:
|
| słowa kluczowe: | 7-calowy wyświetlacz HDMI | Rezolucja: | 800x480 pikseli |
|---|---|---|---|
| Wspierać się: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | Kompatybilny z: | Raspberry Pi、BB Czarny、Banana Pi |
| Interfejs CTP: | USB do IIC | Luminancja powierzchni: | 300 cd/m2 - 1000 cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Żywotność LED: | 40 000 godzin |
| Temperatura pracy: | -20℃ do +70℃ | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Wyświetlacz TFT LCD Raspberry Pi4,wyświetlacz TFT LCD ISO9001,przemysłowy wyświetlacz TFT 800x480 punktów |
||
7-calowy wyświetlacz HDMI, 7-calowy wyświetlacz PCAP TFT
SFRA700H-800480ACT-01 to moduł HDMI TFT LCD, który zintegrował TFT LCD, dotyk PCAP i płytę sterującą.
1- Moduł doskonale prezentuje wyjście sygnału cyfrowego HDMI z komputera na ekranie LCD 800*480.
2-Obsługa standardów HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.Źródło sygnału HDMI jest kompatybilne z popularnymi minikomputerami, takimi jak Raspberry Pi, BB Black, Banana Pi itp.
3- TOUCH jest z USB na I2C, nie ma potrzeby instalowania sterowników.
4-Projekt jest używany głównie na wyświetlaczu Raspberry Pi i może być również używany na innych urządzeniach dotykowych HDMI z małym ekranem.Gdy jest używany jako wyświetlacz Raspberry Pi, obsługuje Raspbian, Ubuntu, WIN10 IOT i inne systemy jednym dotknięciem.
5- gdy jest używany jako wyświetlacz komputera, obsługuje system Windows 7/8/10, pięciopunktowy dotyk, bez sterowników.
| Wersja | 01 | ||
| Obsługiwany sygnał | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOTYKAĆ | Standard USB | ||
| VGA | Nie wspierany | ||

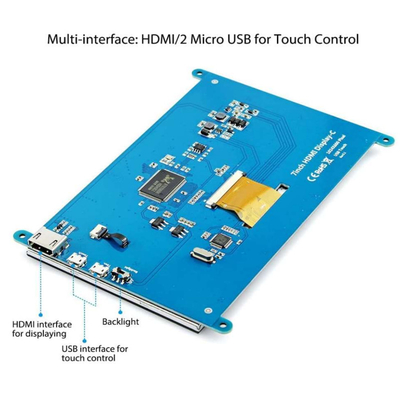

| Interfejs na płycie głównej | Wejście | HDMI | Nakładka HDMI typu A żeńska 19Pin (pozioma) |
| USB | MICRO 5P USB żeński typ B 5.9MM (poziomy) | ||
| Interfejs słuchawek | NC | ||
| Interfejs dotykowy | 6 pinów | FPC-0,5-6PIN (poziomo) | |
| Wyświetlacz interfejs | RGB 50 pinów | FPC-0,5-50PIN (poziomo) | |
| Audio | Wyjście audio | 8Ω1,5W | 4PIN-1.25 H1.8 Ultracienkie gniazdo żeńskie (poziome) |
| Zasilacz | Wejście zasilania | Wejście USB 5 V (+/-0,5 V) | |
| Wyświetl Vop | 3,3V | ||
| Działanie mocy | Włącz wyświetlacz | ||
| Pobór mocy w trybie czuwania płyty głównej | ＜0,25W | ||
| Menu OSD | Menu (rezerwa) | Jasność, kontrast, automatyczna korekcja, faza, zegar, pozycja pola, ustawienia funkcji, resetowanie itp. | |
| Język(rezerwa) | chiński, angielski, francuski, niemiecki, włoski, hiszpański, rosyjski, koreański, japoński itd. | ||
| przycisk (zarezerwowany) | ZASILANIE,MENU,GÓRA,DÓŁ,WYJŚCIE | ||

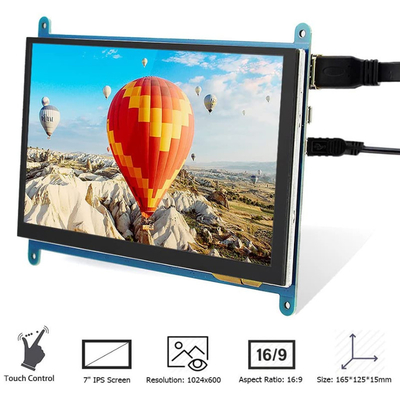

7-calowy wyświetlacz HDMI, 7-calowy wyświetlacz PCAP TFTobraz produktu
Definicja pinów interfejsu HDMI
| 1 | DANE TMDS2+ |
| 2 | TMDS DATA2 Ekranowany |
| 3 | DANE TMDS2- |
| 4 | DANE TMDS1+ |
| 5 | TMDS DATA1 Ekranowany |
| 6 | DANE TMDS1- |
| 7 | DANE TMDS0+ |
| 8 | DANE TMDS0 Ekranowane |
| 9 | DANE TMDS0- |
| 10 | ZEGAR DANYCH TMDS+ |
| 11 | ZEGAR DANYCH TMDS Ekranowany |
| 12 | ZEGAR DANYCH TMDS- |
| 13 | CEC (opcjonalna kontrola elektroniki użytkowej) |
| 14 | Zarezerwowane (w kablu, ale NC w urządzeniu) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | Uziemienie DDC/CEC |
| 18 | +5V (zasilanie) |
| 19 | Kabel sondy hot swap |
Definicja pinów USB (5 V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definicja pinów USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Interfejs głośnika Definicja pinów
| 1 | ROUT+ |
| 2 | POGROM- |
| 3 | PROSTAK- |
| 4 | LOUT+ |
6,Definicja pinów LCD
| 1 |
VLED+
|
Zasilanie podświetlenia LED (anoda)
|
| 2 |
VLED+
|
Zasilanie podświetlenia LED (anoda)
|
| 3 |
VLED-
|
Zasilanie podświetlenia LED (katoda)
|
| 4 |
VLED-
|
Zasilanie podświetlenia LED (katoda)
|
| 5 |
GND
|
Uziemienie zasilania
|
| 6 |
VCOM
|
Wspólne napięcie
|
| 7 |
DVDD
|
Zasilanie dla obwodu cyfrowego
|
| 8 |
TRYB
|
Wybór trybu DE/SYNC
|
| 9 |
DE
|
Włącz wprowadzanie danych
|
| 10 |
VS
|
Wejście synchronizacji pionowej
|
| 11 |
HS
|
Wejście synchronizacji poziomej
|
| 12 |
B7
|
Niebieskie dane (MSB)
|
| 13 |
B6
|
Niebieskie dane
|
| 14 |
B5
|
Niebieskie dane
|
| 15 |
B4
|
Niebieskie dane
|
| 16 |
B3
|
Niebieskie dane
|
| 17 |
B2
|
Niebieskie dane
|
| 18 |
B1
|
Niebieskie dane
|
| 19 |
B0
|
Niebieskie dane (LSB)
|
| 20 |
G7
|
Zielone dane (MSB)
|
| 21 |
G6
|
Zielone dane
|
| 22 |
G5
|
Zielone dane
|
| 23 |
G4
|
Zielone dane
|
| 24 |
G3
|
Zielone dane
|
| 25 |
G2
|
Zielone dane
|
| 26 |
G1
|
Zielone dane
|
| 27 |
G0
|
Zielone dane (LSB)
|
| 28 |
R7
|
Czerwone dane (MSB)
|
| 29 |
R6
|
Czerwone dane
|
| 30 |
R5
|
Czerwone dane
|
| 31 |
R4
|
Czerwone dane
|
| 32 |
R3
|
Czerwone dane
|
| 33 |
R2
|
Czerwone dane
|
| 34 |
R1
|
Czerwone dane
|
| 35 |
R0
|
Czerwone dane (LSB) |
| 36 |
GND
|
Moc uziemienia
|
| 37 |
DCLK
|
Przykładowy zegar
|
| 38 |
GND
|
Moc uziemienia
|
| 39 |
L/P
|
Wybór lewy / prawy
|
| 40 |
U/D
|
Wybór w górę/w dół
|
| 41 |
VGH
|
Brama WŁĄCZONA Napięcie
|
| 42 |
VGL
|
Brama WYŁĄCZONA Napięcie
|
| 43 |
AVDD
|
Moc dla obwodu analogowego
|
| 44 |
RESETOWANIE
|
Globalny pin resetowania.
|
| 45 |
NC
|
Brak połączenia
|
| 46 |
VCOM
|
Wspólne napięcie
|
| 47 |
DITHB
|
Funkcja ditheringu
|
| 48 |
GND
|
Moc uziemienia
|
| 49 |
NC
|
Brak połączenia
|
| 50 |
NC
|
Brak połączenia
|
Panel dotykowy Definicja pinów
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
Wymagania dotyczące użytkowania
Aby zapewnić normalne użytkowanie tego produktu i zapobiec wypadkom, takim jak porażenie prądem lub pożar, przed użyciem tego produktu należy zapoznać się ze wszystkimi wymaganiami i procedurami obsługi.Ściśle przestrzegane są następujące wymagania:
1. Zasilanie prądem stałym wymagane przez ten produkt jest generowane przez zasilacz AC/DC, a zasilacz AC/DC powinien być trzymany z dala od źródła ciepła i umieszczony w dobrze wentylowanym miejscu.
2. Gniazdo zasilania AC i przewód zasilający AC powinny zwracać uwagę na dobre uziemienie i mogą wytrzymać wystarczające zapotrzebowanie na prąd.
3. Napięcie wejściowe zasilacza prądu stałego wymagane przez ten produkt wynosi + 5 V, błąd nie jest większy niż +/-0,5 V, a prąd jest określany zgodnie z wybranym ekranem LED i mocą całej maszyny.
4. Zwróć uwagę na dobrą wentylację i odprowadzanie ciepła, nie umieszczaj w zamkniętej nietermicznej powłoce lub pudełku i nie dopuszczaj do przypiekania się bezpośredniego światła słonecznego lub innych źródeł ciepła.
5. Zwróć uwagę, aby uniknąć nadmiernej wilgotności i nadmiernego zapylenia, aby uniknąć korozji obwodu powodującej awarię.
6. Podczas montażu należy zwrócić uwagę, aby zarezerwować pewną przestrzeń, aby zapewnić konwekcję powietrza na powierzchni płyty w celu rozproszenia ciepła i zapobiec przewodom elektrycznym (takim jak zamocowane płyty żelazne, takie jak płyty napędowe i płyty wysokiego napięcia) oraz elementom na płycie kontaktowanie zwarć.
7. Zwróć uwagę, aby tarcza napędowa nie wyginała się i nie deformowała pod wpływem dodatkowego nacisku.
8. Podczas montażu należy zwrócić uwagę na prawidłowe połączenie elektryczne płyty napędowej, ekranu LED, płytki przycisków i innych elementów, wybrać prawidłowe napięcie pracy ekranu LED (zbyt niskie będzie wskazywać nienormalne, zbyt wysokie może przepalić ekran LED), sprawdź, czy jest prawidłowe przed włączeniem.
9. Program na płycie sterownika powinien pasować do odpowiedniego ekranu LED.
10. Zwróć uwagę na ochronę elektrostatyczną podczas montażu płyty i zwróć uwagę, aby uniknąć zwarcia i elektryczności statycznej na dłoni, aby uszkodzić płytę.
11. Wszystkie interfejsy wejściowe i wyjściowe muszą być obsługiwane w przypadku awarii zasilania (złącza typu plug and unplug).
12. Ten produkt nadaje się do ogólnego użytku komercyjnego i domowego, temperatura otoczenia: -10~+40°C, wilgotność względna: ≤80%.
13. Odłącz zasilanie, gdy nie jest używane przez długi czas.
