Szczegóły Produktu:
|
| słowa kluczowe: | Okrągły wyświetlacz HDMI o przekątnej 5 cali | Rezolucja: | 1080*1080 pikseli |
|---|---|---|---|
| Wspierać się: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | Kompatybilny z: | Raspberry Pi、BB Czarny、Banana Pi |
| Interfejs CTP: | USB do IIC | Luminancja powierzchni: | 400 cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Żywotność LED: | 40 000 godzin |
| Temperatura pracy: | -20℃ do +70℃ | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Okrągły wyświetlacz LCD HDMI,okrągły wyświetlacz LCD Raspberry Pi4,przemysłowy wyświetlacz TFT 1080x1080 |
||
5-calowy wyświetlacz HDMI, 5-calowy wyświetlacz PCAP TFT Cechy produktu
SFHDMI500H-108108A-CT to moduł HDMI TFT LCD, który zintegrował TFT LCD, dotyk PCAP i płytę sterującą.
1- Moduł doskonale prezentuje wyjście sygnału cyfrowego HDMI z komputera na ekranie LCD 1080*1080.
2-Obsługa standardów HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.Źródło sygnału HDMI jest kompatybilne z popularnymi minikomputerami, takimi jak Raspberry Pi, BB Black, Banana Pi itp.
3- TOUCH jest z USB na I2C, nie ma potrzeby instalowania sterowników.
4-Projekt jest używany głównie na wyświetlaczu Raspberry Pi i może być również używany na innych urządzeniach dotykowych HDMI z małym ekranem.Gdy jest używany jako wyświetlacz Raspberry Pi, obsługuje Raspbian, Ubuntu, WIN10 IOT i inne systemy jednym dotknięciem.
5- gdy jest używany jako wyświetlacz komputera, obsługuje system Windows 7/8/10, pięciopunktowy dotyk, bez sterowników.
Funkcja wyświetlacza TFT:
| Parametr | Specyfikacja | Jednostka | Uwaga |
| Aktywny obszar | 127.008 (poziom) ×127.008 (pion) | mm | okrąg |
| Liczba pikseli | 1080(poziom) RGB × 1080(pion) | Piksel | |
| Skok pikseli | 0,1176 (poziom) × 0,1176 (pion) | mm | |
| Układ pikseli | 1piksel 2domena | ||
| Kolory wyświetlacza | 16,7 mln | kolor | |
| Gama kolorów | 80%(Min.) 86%(typ.) | ||
| Tryb wyświetlania | Normalnie czarny tryb transmisyjny | ||
| Zarys wymiarowy | 143 (poziom) × 140 (pion) × 4,2 (głęb) | mm | |
| Kierunek oglądania (ludzkie oko) | Swobodny kierunek oglądania U/D/L/R | Uwaga 1,2 |
Uwaga: 1. W kierunku U/D/L/R kąt widzenia jest taki sam;
Uwaga: 2. Kierunek Algin TFT i CF LC
| Wersja | 01 | ||
| Obsługiwany sygnał | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOTYKAĆ | Standard USB | ||
| VGA | Nie wspierany | ||
| Interfejs na płycie głównej | Wejście | HDMI | Nakładka HDMI typu A żeńska 19Pin (pozioma) |
| USB | MICRO 5P USB żeński typ B 5.9MM (poziomy) | ||
| Interfejs słuchawek | NC | ||
| Interfejs dotykowy | 6 pinów | FPC-0,5-6PIN (poziomo) | |
| Wyświetlacz interfejs | 49 szpilek | FPC-0,5-50PIN (poziomo) | |
| Audio | Wyjście audio | 8Ω1,5W | 4PIN-1.25 H1.8 Ultracienkie gniazdo żeńskie (poziome) |
| Zasilacz | Wejście zasilania | Wejście USB 5 V (+/-0,5 V) | |
| Wyświetl Vop | 3,3V | ||
| Działanie mocy | Włącz wyświetlacz | ||
| Pobór mocy w trybie czuwania płyty głównej | ＜0,25W | ||
| Menu OSD | Menu (rezerwa) | Jasność, kontrast, automatyczna korekcja, faza, zegar, pozycja pola, ustawienia funkcji, resetowanie itp. | |
| Język(rezerwa) | chiński, angielski, francuski, niemiecki, włoski, hiszpański, rosyjski, koreański, japoński itd. | ||
| przycisk (zarezerwowany) | ZASILANIE,MENU,GÓRA,DÓŁ,WYJŚCIE | ||

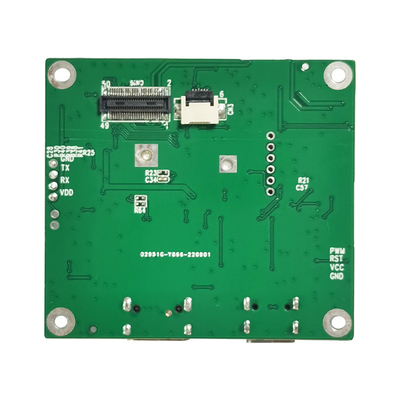

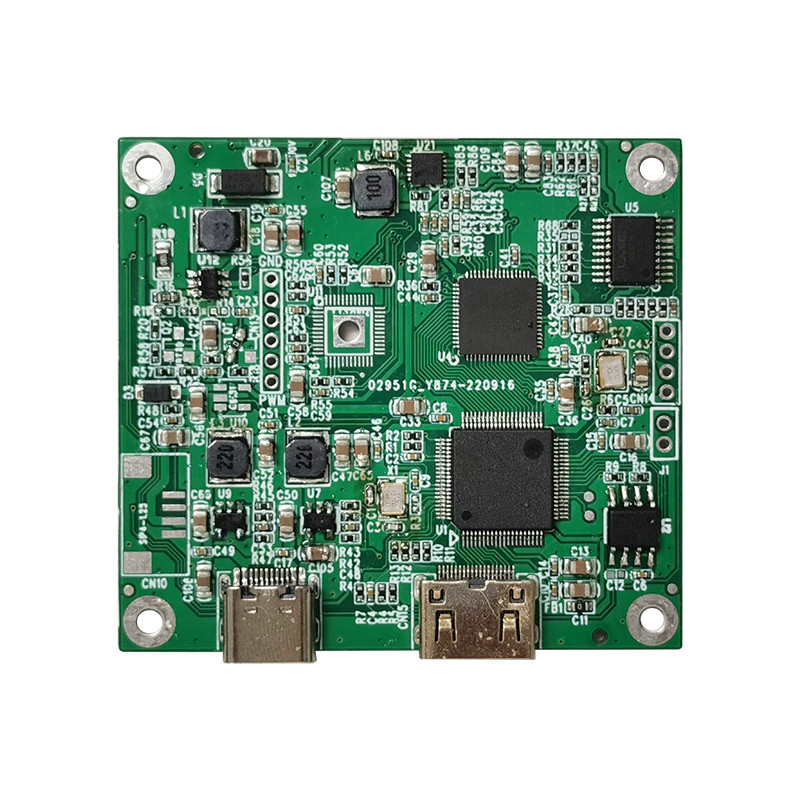

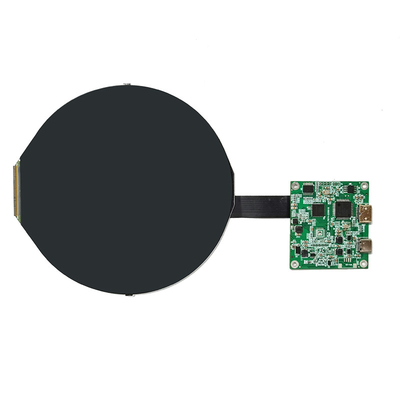

5-calowy wyświetlacz HDMI, 5-calowy wyświetlacz PCAP TFTobraz produktu
Definicja pinów interfejsu HDMI
| 1 | DANE TMDS2+ |
| 2 | TMDS DATA2 Ekranowany |
| 3 | DANE TMDS2- |
| 4 | DANE TMDS1+ |
| 5 | TMDS DATA1 Ekranowany |
| 6 | DANE TMDS1- |
| 7 | DANE TMDS0+ |
| 8 | DANE TMDS0 Ekranowane |
| 9 | DANE TMDS0- |
| 10 | ZEGAR DANYCH TMDS+ |
| 11 | ZEGAR DANYCH TMDS Ekranowany |
| 12 | ZEGAR DANYCH TMDS- |
| 13 | CEC (opcjonalna kontrola elektroniki użytkowej) |
| 14 | Zarezerwowane (w kablu, ale NC w urządzeniu) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | Uziemienie DDC/CEC |
| 18 | +5V (zasilanie) |
| 19 | Kabel sondy hot swap |
Definicja pinów USB (5 V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definicja pinów USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Panel dotykowy Definicja pinów
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
