Szczegóły Produktu:
|
| słowa kluczowe: | 7-calowy wyświetlacz HDMI | Rezolucja: | 800*480 |
|---|---|---|---|
| Interfejs CTP: | USB do IIC | Kompatybilny z: | Raspberry Pi、BB Czarny、Banana Pi |
| Wspierać się: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | Luminancja powierzchni: | 300 cd/m2 - 1000 cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Żywotność LED: | 40 000 godzin |
| Temperatura pracy: | -20℃ do +70℃ | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | 800x480 7-calowy wyświetlacz HDMI,7-calowy wyświetlacz HDMI Raspberry Pi,przemysłowy wyświetlacz TFT 800x480 |
||
7-calowy wyświetlacz HDMI, 7-calowy wyświetlacz PCAP TFT
SFRA700H-800480ACT-01 to moduł HDMI TFT LCD, który zintegrował TFT LCD, dotyk PCAP i płytę sterującą.
1. Ekran IPS 4,3 cala, rozdzielczość sprzętowa 800 × 480 punktów.
2. Pojemnościowe 5-punktowe sterowanie dotykowe.
3. Pojemnościowy panel dotykowy ze szkła hartowanego, twardość >=6H.
4. Obsługa Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 wymaga opcjonalnego adaptera DSI-Cable-15cm.
5. Steruj wyświetlaczem LCD bezpośrednio przez interfejs DSI Raspberry Pi z częstotliwością odświeżania do 60 Hz.
6. W przypadku korzystania z Raspberry Pi, Raspberry Pi OS / Ubuntu / Kali i Retropie są obsługiwane, bez napędu.
7. Wsparcie dla kontrolowania jasności podświetlenia za pomocą oprogramowania.
| Słowa kluczowe: | 7-calowy wyświetlacz HDMI | Rezolucja: | 800*480 |
|---|---|---|---|
| Interfejs CTP: | USB do IIC | Kompatybilny z: | Raspberry Pi, BB Czarny, Banan Pi |
| Wspierać się: | HDMI1.3,HDMI1.4,HDCP1.4,HDCP2.2 | Luminancja powierzchni: | 300 Cd/m2 - 1000 Cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Żywotność LED: | 40 000 godzin |
| Temperatura pracy: | –20℃ do +70℃ | Zgodność: | Zgodność z REACH i RoHS |
| Wersja | 01 | ||
| Obsługiwany sygnał | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOTYKAĆ | Standard USB | ||
| VGA | Nie wspierany | ||
| Interfejs na płycie głównej | Wejście | HDMI | Nakładka HDMI typu A żeńska 19Pin (pozioma) |
| USB | MICRO 5P USB żeński typ B 5.9MM (poziomy) | ||
| Interfejs słuchawek | NC | ||
| Interfejs dotykowy | 6 pinów | FPC-0,5-6PIN (poziomo) | |
| Wyświetlacz interfejs | RGB 50 pinów | FPC-0,5-50PIN (poziomo) | |
| Audio | Wyjście audio | 8Ω1,5W | 4PIN-1.25 H1.8 Ultracienkie gniazdo żeńskie (poziome) |
| Zasilacz | Wejście zasilania | Wejście USB 5 V (+/-0,5 V) | |
| Wyświetl Vop | 3,3V | ||
| Działanie mocy | Włącz wyświetlacz | ||
| Pobór mocy w trybie czuwania płyty głównej | <0,25W | ||
| Menu OSD | Menu (rezerwa) | Jasność, kontrast, automatyczna korekcja, faza, zegar, pozycja pola, ustawienia funkcji, resetowanie itp. | |
| Język(rezerwa) | chiński, angielski, francuski, niemiecki, włoski, hiszpański, rosyjski, koreański, japoński itd. | ||
| przycisk (zarezerwowany) | ZASILANIE,MENU,GÓRA,DÓŁ,WYJŚCIE | ||

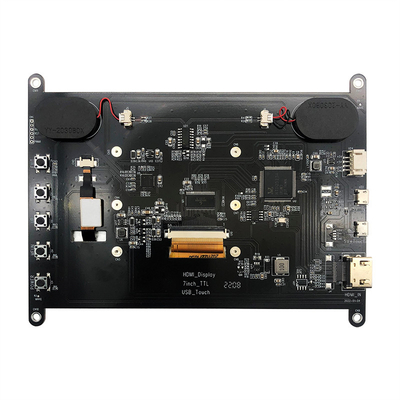

7-calowy wyświetlacz HDMI, 7-calowy wyświetlacz PCAP TFTobraz produktu
![]()
![]()
Definicja pinów interfejsu HDMI
| 1 | DANE TMDS2+ |
| 2 | TMDS DATA2 Ekranowany |
| 3 | DANE TMDS2- |
| 4 | DANE TMDS1+ |
| 5 | TMDS DATA1 Ekranowany |
| 6 | DANE TMDS1- |
| 7 | DANE TMDS0+ |
| 8 | DANE TMDS0 Ekranowane |
| 9 | DANE TMDS0- |
| 10 | ZEGAR DANYCH TMDS+ |
| 11 | ZEGAR DANYCH TMDS Ekranowany |
| 12 | ZEGAR DANYCH TMDS- |
| 13 | CEC (opcjonalna kontrola elektroniki użytkowej) |
| 14 | Zarezerwowane (w kablu, ale NC w urządzeniu) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | Uziemienie DDC/CEC |
| 18 | +5V (zasilanie) |
| 19 | Kabel sondy hot swap |
Definicja pinów USB (5 V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definicja pinów USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Interfejs głośnika Definicja pinów
| 1 | ROUT+ |
| 2 | POGROM- |
| 3 | PROSTAK- |
| 4 | LOUT+ |
6,Definicja pinów LCD
| 1 |
VLED+
|
Zasilanie podświetlenia LED (anoda)
|
| 2 |
VLED+
|
Zasilanie podświetlenia LED (anoda)
|
| 3 |
VLED-
|
Zasilanie podświetlenia LED (katoda)
|
| 4 |
VLED-
|
Zasilanie podświetlenia LED (katoda)
|
| 5 |
GND
|
Uziemienie zasilania
|
| 6 |
VCOM
|
Wspólne napięcie
|
| 7 |
DVDD
|
Zasilanie dla obwodu cyfrowego
|
| 8 |
TRYB
|
Wybór trybu DE/SYNC
|
| 9 |
DE
|
Włącz wprowadzanie danych
|
| 10 |
VS
|
Wejście synchronizacji pionowej
|
| 11 |
HS
|
Wejście synchronizacji poziomej
|
| 12 |
B7
|
Niebieskie dane (MSB)
|
| 13 |
B6
|
Niebieskie dane
|
| 14 |
B5
|
Niebieskie dane
|
| 15 |
B4
|
Niebieskie dane
|
| 16 |
B3
|
Niebieskie dane
|
| 17 |
B2
|
Niebieskie dane
|
| 18 |
B1
|
Niebieskie dane
|
| 19 |
B0
|
Niebieskie dane (LSB)
|
| 20 |
G7
|
Zielone dane (MSB)
|
| 21 |
G6
|
Zielone dane
|
| 22 |
G5
|
Zielone dane
|
| 23 |
G4
|
Zielone dane
|
| 24 |
G3
|
Zielone dane
|
| 25 |
G2
|
Zielone dane
|
| 26 |
G1
|
Zielone dane
|
| 27 |
G0
|
Zielone dane (LSB)
|
| 28 |
R7
|
Czerwone dane (MSB)
|
| 29 |
R6
|
Czerwone dane
|
| 30 |
R5
|
Czerwone dane
|
| 31 |
R4
|
Czerwone dane
|
| 32 |
R3
|
Czerwone dane
|
| 33 |
R2
|
Czerwone dane
|
| 34 |
R1
|
Czerwone dane
|
| 35 |
R0
|
Czerwone dane (LSB) |
| 36 |
GND
|
Moc uziemienia
|
| 37 |
DCLK
|
Przykładowy zegar
|
| 38 |
GND
|
Moc uziemienia
|
| 39 |
L/P
|
Wybór lewy / prawy
|
| 40 |
U/D
|
Wybór w górę/w dół
|
| 41 |
VGH
|
Brama WŁĄCZONA Napięcie
|
| 42 |
VGL
|
Brama WYŁĄCZONA Napięcie
|
| 43 |
AVDD
|
Moc dla obwodu analogowego
|
| 44 |
RESETOWANIE
|
Globalny pin resetowania.
|
| 45 |
NC
|
Brak połączenia
|
| 46 |
VCOM
|
Wspólne napięcie
|
| 47 |
DITHB
|
Funkcja ditheringu
|
| 48 |
GND
|
Moc uziemienia
|
| 49 |
NC
|
Brak połączenia
|
| 50 |
NC
|
Brak połączenia
|
Panel dotykowy Definicja pinów
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
