4-calowy okrągły LCD TFT, okrągły LCD klasy motoryzacyjnej z interfejsem MIPI, jasność 500-1000 nits dla pulpitu samochodowego

4-calowy okrągły LCD TFT, okrągły LCD klasy motoryzacyjnej z interfejsem MIPI, jasność 500-1000 nits

dla tablicy rozdzielczej samochodu

Opis produktu

Saef Tech SF-TO400XC-8996A2-N jest wyświetlaczem TFT LCD klasy Automotive szeroko stosowanym do pulpitu samochodowego. Jego rozmiar diagonalny wynosi 4 cali z rozdzielczością 720x720 pikseli.i napięcie zasilania (Vdd) w zakresie od 20,6 V do 3,6 V, typowo 2,8 V.

Moduł SF-TO400XC-8996A-N TFT LCD jest w trybie okrągłym o jasności 500-1000 nits (typowa wartość).Może działać w temperaturach od -30°C do +85°C;

Definicja szpilki

NIE. PIN NAZWA Opis
1 LEDA LED anody
2 katody LEDK1
3 katody LEDK2
4 VCI Zasilanie 2,8~3,3V
5 Zasilanie IOVCC 1,8V-2,0V
6 Sygnały resetu LCM RESET
7 TE Wydajność efektu rozdarcia
8 PWM Wyjście częstotliwości PWM do sterowania sterownikiem LCD.
9 GND Ground
10 sygnały danych D0P DSI-D0+
11 D0N DSI-D0- sygnały danych
12 GND Ground
13 sygnałów danych D1P DSI-D1+
14 sygnałów danych D1N DSI-D1-
15 GND Ground
16 CLKP DSI-Clock+
17 CLKN DSI-Clock-
18 GND Ziemia
19 sygnałów danych D2P DSI-D2+
20 sygnałów danych D2N DSI-D2
21 GND Ground
22 sygnały danych D3P DSI-D3+
23 sygnały danych D3N DSI-D4
24 GND Ziemia
25 TP_INT Przerwanie dotykowe
26 TP_SDA Touch IIC Sygnał danych
27 TP_SCL Dotknięcie IIC
28 TP_RESET Sygnał resetowania dotykowego
29 TP_VCI Dotknięcie Zasilanie
30 TP_IOVCC Dotknięcie

napięcie zasilania dla logiki VDD 0,3~3,6 V
napięcie wejściowe Vin VDD+0,3 V
Temperatura pracy Topr -30°C do +85°C
Temperatura przechowywania Tstg -30°C do +85°C

Napięcie robocze VDD 2.6 2.8 3.3 V
Prąd zasilający IDD: 30 mA (VDD=2,8V,Ta=25°C)
Napięcie wejściowe: VIH 0,8VDD min- IL: 0,2VDD Max
Ucieczka wejściowa:
bieżący IIL: -1,0 - 1,0 UA (VIN=VDD lub VSS)

4-calowy okrągły LCD TFT, okrągły LCD klasy motoryzacyjnej z interfejsem MIPI, jasność 500-1000 nits

dla tablicy rozdzielczej samochodu

Rysunek produktu

4-calowy okrągły LCD TFT, okrągły LCD klasy motoryzacyjnej z interfejsem MIPI, jasność 500-1000 nits

dla tablicy rozdzielczej samochodu

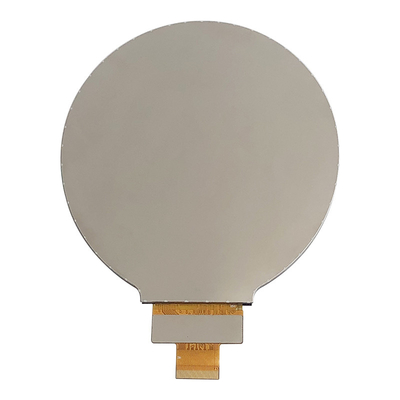

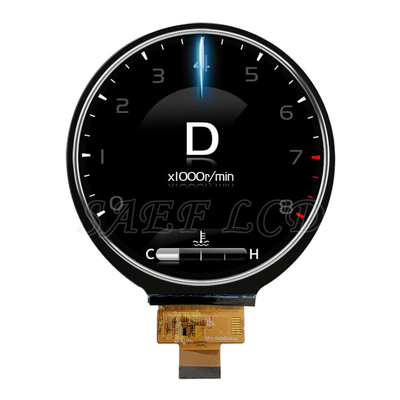

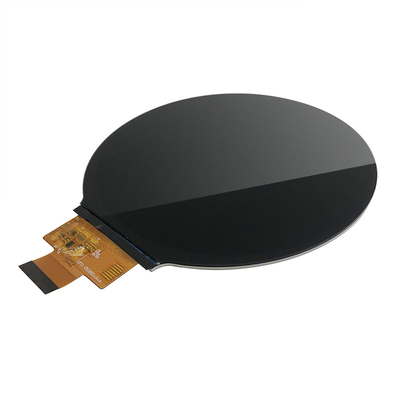

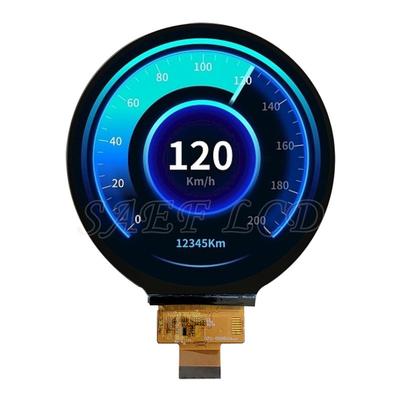

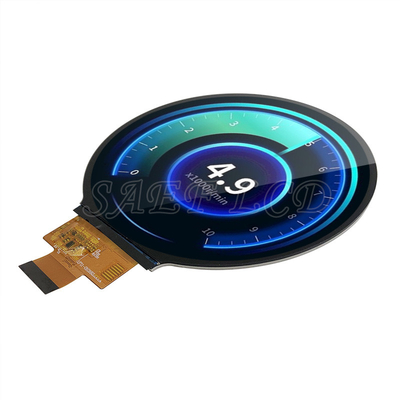

Obraz produktu

Fabryka i zakłady

Dlaczego wybrać nas?

1Zapewniamy rozwiązanie na zamówienie LCD Display
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?SAEF może spełniać wymagania LCD na zamówienie.

2. Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?SAEF może zapewnić niestandardowe i standardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługę wiązania powietrza i optycznego..

3Zaangażowanie w zapewnienie rzetelności jakości
SAEF posiada certyfikat ISO9001:2015 i ISO14000, spełniający wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.

4. Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
