15.6 cali wyświetlacz TFT LCD o jasności 1000 nitów, zewnętrzny wyświetlacz LCD z rozdzielczością Full-HD i 1000 nitów

15.6 cali wyświetlacz TFT LCD o jasności 1000 nitów, zewnętrzny wyświetlacz LCD o rozdzielczości Full-HD i 1000 nitów Opis produktu

Wyświetlacz TFT SFTO1560SMT-7050A3-N PCAP to 15,6-calowy moduł TFT LCD o aktywnej matrycy kolorowej, który wykorzystuje amorficzne krzemowe TFT (transystory z cienkim filmem) jako aktywne urządzenia przełączania.6 cali diagonalnie zmierzona aktywna rea z rozdzielczością Full-HD (1920 pozioma przez 1080 pixelów pionowych). Każdy piksel jest podzielony na czerwone, zielone, niebieskie kropki, które są rozmieszczone w pionowym pasku i moduł ten może wyświetlać 16,7M ((zaokrąglone) ((6bit + 2FRC) kolory i gamę kolorów 45%.Kierowca LED do jazdy pod światłem tylnym jest wbudowany w tym modelu.

Wyświetlacz TFT SFTO1560SMT-7050A3-N PCAP pokazuje grafiki i teksty na panelu 1920×3×1080 z kolorami 16,7M (8,8 bitów) za pomocą interfejsu eDP (Embedded Display Port) Ver1.2 i dostarcza +3.napięcie zasilania 3VDC dla napędu paneli TFT-LCDW tym panelu SFTO1560SMT-7050A3-N TFT-LCD, filtry kolorowe dla doskonałej wydajności kolorystycznej są wbudowane w celu uzyskania jaśniejszych i wyraźniejszych obrazów,umożliwiając optymalne wykorzystanie tego wyświetlacza w aplikacjach multimedialnychOptymalne widoki we wszystkich kierunkach.Bez sterownika LED z oświetleniem wstecznym.Specyfikacja prędkości transferu EDP: 2.7Gbps/2 pas 8bit.

* Rodzaj rezerwy
* interfejs eDP
* Szybka reakcja
* 6-bitowa głębokość barwy (Hi-FRC), wyświetlacz 16,7M kolorów
* Wbudowane światło tylne typu krawędzi (LED)
* Kompatybilny z RGB98% i NTSC45% (NTSC72% jest również dostępny)
* Wysoki współczynnik jasności i kontrastu, niskie odbicie i szeroki kąt widzenia
* Tylko DE (data enabled)
* Bez Rohs i Halogenów
* TEO 6.0, ES6.0 Zgodne
* Korekta gamma

Charakterystyka:

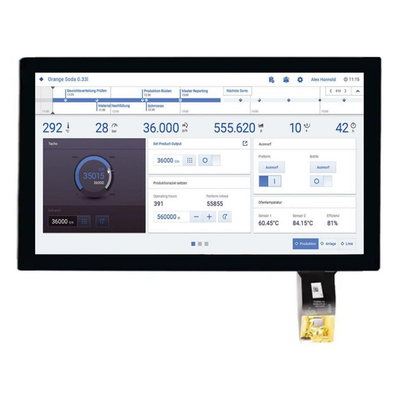

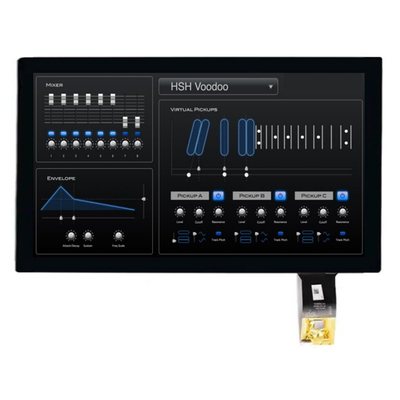

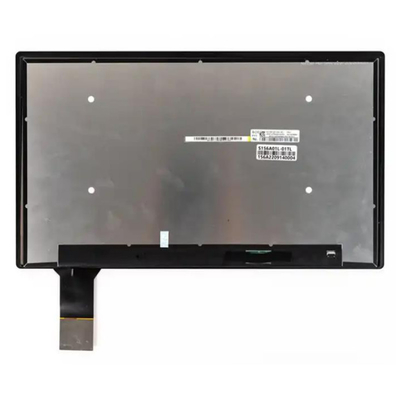

15.6 cali wyświetlacz TFT LCD o jasności 1000 nitów, zewnętrzny wyświetlacz LCD z rozdzielczością Full-HD i 1000 nitów Produkt IMagia

15.6 cali wyświetlacz TFT LCD o jasności 1000 nitów, zewnętrzny wyświetlacz LCD z rozdzielczością Full-HD i 1000 nitówProduktRysunek

Wprowadzenie do eDP i jego różnice od DP

Wprowadzenie do cech specyficznych dla eDP

Najnowsza wersja eDP 1.4 odnosi się do DisplayPort v1.2a.Istnieją pewne funkcje zdefiniowane w DisplayPort, które nie są obsługiwane przez obecny eDPNastępnie krótko wyjaśnimy unikalne funkcje eDP, w tym fizyczny interfejs, sekwencjonowanie mocy,Łączność, uwierzytelnianie obrazu i ochrona treści, zmienna częstotliwość klatek, kontrola podświetlenia lub inne funkcje panelu za pośrednictwem kanału AUX, samodzielne odświeżanie panelu (PSR),Zmniejszenie napięcia pomiędzy kanałem głównym a kanałami AUX, wybór prędkości transmisji, kompresja danych w wyświetlaczu, wielotakowa transmisja danych za pośrednictwem AUX i testowanie zgodności. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, ale eDP jest odpowiedni do systemów zamkniętych, a urządzenia, które zostaną podłączone, są całkowicie kontrolowane przez producenta oryginalnego sprzętu systemu (OEM),więc eDP nie określa standardów złącza lub kabla, określa tylko końce złącza (Pin Assignment) dla różnych kombinacji systemów. Różnice te wynikają z liczby głównych kanałów paneli wyświetleniowych i formy wykorzystywanego podświetlenia.

Większość panelów eDP dostępnych obecnie na rynku wykorzystuje złącze 30-pin, które obsługuje do dwóch głównych kanałów i jest wyposażone w chip sterownika LED,lub 40-pinnowy złącze obsługujące maksymalnie cztery kanały główne i wyposażone również w chip sterownika LED do zastosowań paneli o wysokiej rozdzielczości,Przykładowo, jeśli szybkość eDP zostanie zmniejszona do 5,4 Gbit/s, potrzebny jest tylko jeden kanał główny do obsługi panelu o rozdzielczości 1,920x1,200Jeśli nie ma specjalnego ograniczenia prędkości transmisji, 5,4 Gbit/s nie jest konieczne, ale 2.7 Gbit/s można wykorzystać do zmniejszenia całkowitego zużycia energii w systemie i wydłużenia żywotności bateriiW większości architektur systemów zużycie energii wytwarzane przez jeden kanał główny o prędkości 5,4 Gbit/s będzie większe niż w przypadku dwóch kanałów głównych o prędkości 2,7 Gbit/s, ponieważ 5.4 Gbit/s wymaga wyższej wydajności odbiornika DisplayPort i wyższych wymogów wydajności dla urządzeń typu peer, aby zmniejszyć wpływ zniekształceń sygnału spowodowanych przez trasę przesyłu przy dużych prędkościach.łączniki wybrane przez fabrykę systemu i fabrykę paneli nie będą takie sameW zależności od prędkości transmisji, długości kabla, ograniczeń przestrzennych,Wymagania dotyczące RFI/EMI, czułości odbiornika układu sterowania zegarkami LCD itp., Kabel podłączający może być taną parą skręconą lub droższym kablem koaksjalnym.

Sekwencja zasilania jest związana z prędkością reakcji systemu

Wyświetlacz zazwyczaj zatrzymuje się, gdy urządzenie przenośne wchodzi w tryb gotowości lub tryb niskiego zasilania, a panel nie dostarcza zasilania w tym czasie,więc sekwencja włączenia podczas opuszczania trybu czuwania jest dość ważneeDP wyraźnie reguluje sekwencję włączenia, aby zminimalizować czas reakcji systemu po wyjściu z trybu czuwania.Specyfikacja eDP określa również dopuszczalny czas trwania każdego etapu, a niektóre marki określają nawet krótszy czas niż specyfikacja w celu poprawy szybkości reakcji produktu (np. po dotknięciu tablicy dotykowej w trybie gotowości,ekran może być wyświetlany natychmiast).

Połączenie eDP obsługuje szkolenia szybkiego połączenia

Oprócz połączeń ogólnych zdefiniowanych przez DisplayPort, eDP musi również obsługiwać Fast Link Training.ale nie ma potrzeby komunikować się przez AUXSzybkie szkolenie jest jak łącze, wyjście będzie wysyłać wzór szkolenia przed wysłaniem normalnego ekranu wideo,aby odbiornik mógł zablokować sygnał wyjściowy, aby zapewnić jakość połączenia, ale zmniejszyć działanie AUX do weryfikacji i przesyłania wyniku połączenia przed wyjściem danych wideo.ponieważ AUX jest przesyłany z niską prędkością około 1 Mbit/s, ponieważ w systemie zamkniętym panel nie musi wchodzić w interakcje z procesorem i sterownikami wideo.Szkolenie szybkiego łącza ma na celu zrozumienie stanu ścieżki przesyłowej głównego kanału, tak aby wyjście mogło regulować swoje własne właściwości (amplituda i preemfaza), a odbiornik może regulować właściwości wyrównacza.Wyjście i odbiornik muszą dokonać tych regulacji w tym samym czasie, a dostosowanie tych cech opiera się na platformie systemu, a wyniki dostosowania są różne dla różnych platform.Kolejna selektywna funkcja po stronie odbiorcy to No Link Training, który sprawdza zdolność odbiorcy do blokowania sygnału na wyjściu bez specjalnego wzoru treningowego.zwłaszcza gdy system odchodzi od trybu niskiej mocySzkolenie bez połączeń jest również opcjonalną funkcją w PSR.

Autentyfikacja wideo i ochrona treści

zewnętrzny złącze DisplayPort obsługuje HDCP (High Bandwidth Digital Content Protection), which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionW przypadku wbudowanych urządzeń wyświetleniowych transmisja obrazu wewnątrz systemu musi być nadal chroniona, a eDP określa kilka metod uwierzytelniania obrazu w celu zaspokojenia tej potrzeby.najczęściej stosowana metoda to ASSR (Alternate Scrambler Seed Reset)Jak wyjaśniono wcześniej, dane obrazu przesyłane przez kanał główny są przesyłane w sposób niezgodny z prawem, dzięki czemu RFI i EMI mogą zostać zmniejszone, a aby osiągnąć ten efekt,Wyjście i odbiornik muszą zsynchronizować pracę i zrozumieć sekwencję zagłuszania, aby prawidłowo zagłuszać i zmontować dane. ASSR wykorzystuje sekwencję Scramble, która jest dostępna tylko z wyświetlaczami eDP, co eliminuje potrzebę podłączenia wyświetlaczy innych niż eDP do wyjścia eDP.

Wspieranie różnych współczynników odświeżania wyświetlacza

eDP może dynamicznie kontrolować częstotliwość odświeżania panelu wyświetlania, który został zaprojektowany w celu zmniejszenia zużycia energii podczas wyświetlania obrazów nieruchomych.częstotliwość odświeżania panelu może być zmniejszona z normalnych 60 klatek na sekundę do częstotliwości, która nie spowoduje żadnych anomalii wyświetlania lub migotaniaObniżenie częstotliwości odświeżania zmniejsza zużycie energii i wydłuża żywotność baterii, a niektóre panele spadają do 40 klatek na sekundę lub mniej.Inną aplikacją, która używa różnych współczynników odświeżania wyświetlacza jest podczas odtwarzania filmu lub gryW trybie gry, ekran jest często wyświetlany dopiero po obliczeniu przez silnik graficzny, i będzie opóźnienie między, w tym przypadku,dynamiczne dostosowywanie częstotliwości odświeżania panelu może sprawić, że wyświetlacz ekranu będzie gładki bez zniekształceń i opóźnieńPodczas odtwarzania filmów, można dostosować ekran 24fps do odtwarzania 48fps, eliminując 3:2 pull-down w tradycyjnym trybie 60fps.
