Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz TFT PCAP o przekątnej 21,5 cala | Rozstrzygnięcie: | 1920*1080 pikseli |
|---|---|---|---|
| Rozmiar LCD: | 495,6 x 292,2 x 10,57 (bez dotyku) | LCD z dotykiem: | 526 x 324 x 15.16 (z dotykiem) |
| Obszar aktywny: | 476.064 ((H) x 267.786 ((V) | Interfejs LCD: | LVDS |
| Interfejs CTP: | USB | Ekran dotykowy: | CTP |
| Luminancja powierzchni: | 1000 cd/m2 | Temperatura robocza: | -0°C do +50°C |
| Temperatura przechowywania.: | -20℃ do +60℃ | Typ wyświetlacza: | IPS pełny kąt widzenia |
| Obsługa powierzchni: | Mgła 25%, 3H | Współczynnik kontrastu: | 1000 |
| Kolor wyświetlacza: | 16,7 mln | Żywotność diody LED: | 30 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 21Wyświetlacz LCD o pojemności 0,5 cala,Wyświetlacz TFT LCD odczytywalny światłem słonecznym |
||
** Pobierz arkusz danych **
SFTO2150SM-7048A3CT Specyfikacja.pdf
W odniesieniu do tego przedmiotu SFTO2150SM-7048A3CT

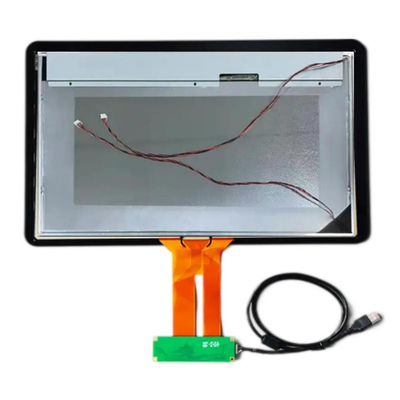

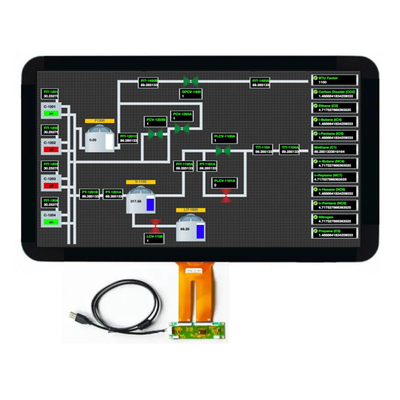

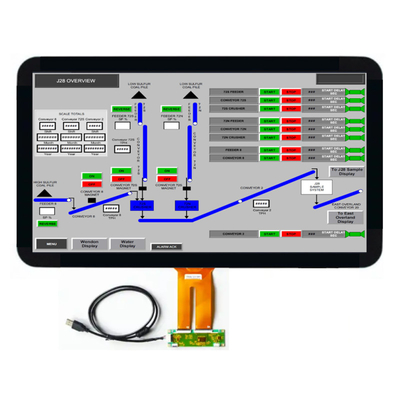

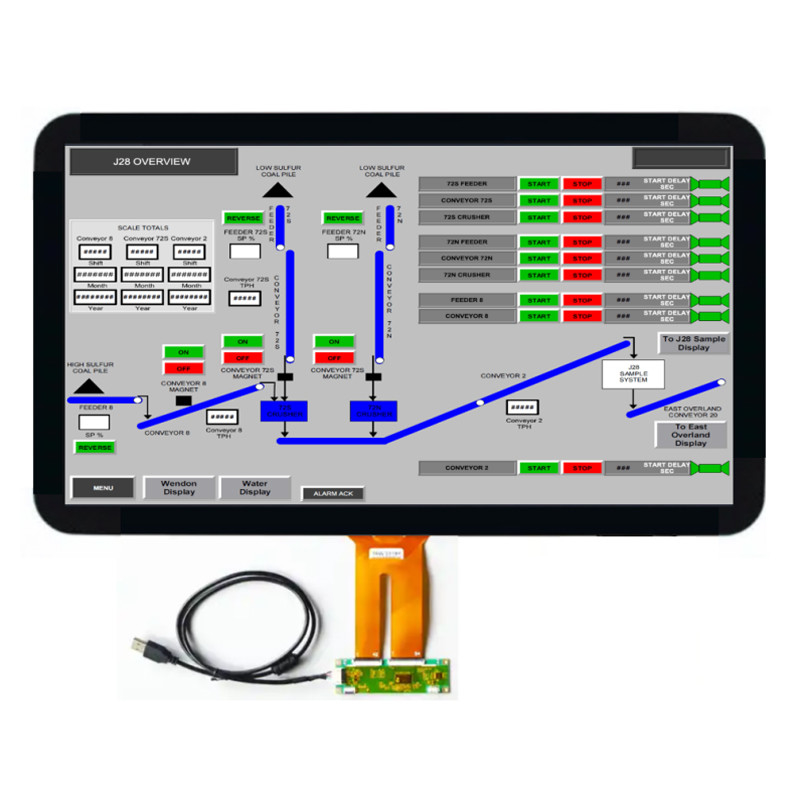

Poniżej przedstawiono wprowadzenie produktu do 21,5-calowego ekranu TFT LCD:
Rozmiar i rozdzielczość: Ten 21,5-calowy wyświetlacz TFT LCD ma rozdzielczość Full HD 1920x1080 pikseli, zapewniając przejrzysty i delikatny wyświetlacz obrazu.
Typ wyświetlacza:Technologia wyświetlacza IPS (In Plane Switching) zapewnia spójny kolor i jasność pod każdym kątem.
Ekran dotykowy:z pojemnościowym ekranem dotykowym USB; obsługa dostosowanego pojemnościowego ekranu dotykowego (CTP) w celu zwiększenia interakcji użytkownika i wygody obsługi.
Interfejs:Wyposażony w interfejs LVDS, obsługujący połączenie 30 PIN w celu zapewnienia szybkiej transmisji danych.
Jasność i widoczność:Jasność osiąga 1000 cd/m2, co pozwala utrzymać wyraźną widoczność nawet w bezpośrednim świetle słonecznym, co czyni go bardzo odpowiednim do użytku na zewnątrz lub w jasnych warunkach.
Temperatura pracy i przechowywania:Zakres temperatury roboczej wynosi -0~+50 °C, a zakres temperatury przechowywania -20~+60 °C, spełniając potrzeby użytkowania w różnych warunkach środowiskowych.
Obszary zastosowania:Odpowiednie do różnych scenariuszy zastosowań, takich jak interaktywne billboardy, sygnalizacja cyfrowa, systemy punktów sprzedaży, wyświetlacze edukacyjne itp.
Usługi dostosowane do potrzeb:Zapewnienie dostosowanych rozwiązań dla ekranów dotykowych pojemnościowych lub rezystywnych w oparciu o potrzeby klientów.
Zgodność materiału:Materiały spełniają normy RoHS, zapewniając ochronę środowiska i bezpieczeństwo użytkowników.
Kontrola jakości:Produkt wdrożył szereg środków kontroli jakości, w tym kontrolę procesu produkcji, zautomatyzowane urządzenia badawcze, ręczne badania, inspekcję pobierania próbek, system zarządzania jakością,i nadzoru i inspekcji ze strony osób trzecich, aby zapewnić jakość produktu.
Wsparcie techniczne i usługi:Zapewnienie wysokiej jakości usług wsparcia technicznego, w tym biblioteki kodów próbnych, podręczniki danych IC, pobieranie specyfikacji produktu i wsparcie rozwiązań,aby pomóc klientom osiągnąć unikalne wymagania dotyczące wyświetlacza.
Ten 21,5-calowy wyświetlacz FHD TFT LCD jest idealnym wyborem dla różnych zastosowań komercyjnych i przemysłowych ze względu na wysoką rozdzielczość, wysoką jasność i dobrą przystosowalność do środowiska.
Cechy
21.5 cali wyświetlacz TFT jest modułem typu rezerwowego
21.5 cala TFT LCD jest z interfejsem LVDS
21.5 cali PCAP TFT Display ma szybką odpowiedź
21.5 cali ekran TFT dotykowy ma 6-bitową głębokość barwy (Hi-FRC), wyświetla 16,7M kolorów
21Moduł wyświetlacza LCD o pojemności 0,5 cala posiada wbudowane światło tylne typu krawędzi (LED)
21.5 cala TFT jest kompatybilna z RGB98% i NTSC45% (NTSC72% jest również dostępna)
21.5 cali ekran TFT ma wysoki współczynnik jasności i kontrastu, niskie odbicie i szeroki kąt widzenia
21Ekran PCAP TFT o pojemności 0,5 cala posiada tylko DE (data enable)
21.5 cali ekran przemysłowy jest wolny od Rohs i halogenów
210,5-calowy przemysłowy TFT to TEO 6.0, ES6.0 Zgodne
21.5 cali LCD Touch ma funkcję korekcji gamma
| Kluczowe słowa: | 21Wyświetlacz PCAP TFT o pojemności 0,5 cala |
| Rozstrzygnięcie: | 1920*1080 pikseli |
| Interfejs LCD: | LVDS |
| Rozmiar LCD: | 495.6 x 292,2 x 10,57 mm (z/o dotykiem) |
| LCD z dotykiem: | 526 x 324 x 15,16 mm (z dotykiem) |
| Obszar aktywny: | 476.064 ((H) X 267.786 ((V) Mm |
| Interfejs CTP: | USB |
| Światłość powierzchni: | 1000 Cd/m2 |
| Ekran dotykowy: | CTP (projekcyjny, pojemnościowy ekran dotykowy) |
| Temperatura pracy: | -10°C do +60°C |
| Temperatura przechowywania: | -20°C do +60°C |
| Typ wyświetlacza: | IPS pełne kąty widzenia |
| Wskaźnik kontrastu: | 1000 |
| Żywotność LED: | 30000 godzin |
| Obsługa powierzchni: | Mgła 25%, 3H |
| Kolor wyświetlacza: | 160,7 M |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Rysunek mechaniczny
Definicja pin interfejsu
| Numer PIN. | Symbol | Opis |
| 1 | RxO0- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 2 | RxO0+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 3 | RxO1- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 4 | RxO1+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 5 | RxO2- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 6 | RxO2+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 7 | GND | Powierzchnia |
| 8 | RxOCLK- | Wprowadzenie różnicowego zegara LVDS ujemne (zegar niespotykany) |
| 9 | RxOCLK+ | Pozytywne wejście różnicowego zegara LVDS (zegar niespotykany) |
| 10 | RxO3- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 11 | RxO3+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 12 | RxE0- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 13 | RxE0+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 14 | GND | Powierzchnia |
| 15 | RxE1- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 16 | RxE1+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 17 | GND | Powierzchnia |
| 18 | RxE2- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 19 | RxE2+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 20 | RxECLK- | Ujemne wejście różnicowego zegara LVDS (godziny parne) |
| 21 | RxECLK+ | Ujemne wejście różnicowego zegara LVDS (godziny parne) |
| 22 | RxE3- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 23 | RxE3+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 24 | GND | Powierzchnia |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Brak połączenia. |
| 28 | VDD | Napięcie wejściowe zasilania |
| 29 | VDD | Napięcie wejściowe zasilania |
| 30 | VDD | Napięcie wejściowe zasilania |
PCAB USB Pin Definicja
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Typ Max | Jednostka | |
| Napięcie zasilania | VDD | 4.5 | 5.0 | 5.5 | V |
| Prąd zasilania | IVDD | 500 | 1200 | mA | |
| Prąd w pośpiechu | IRUSH | 2.0 | 3.0 | A | |
| Dopuszczalne napięcie falowe wejściowe | VRF | 300 | mV | ||
| Wysoki poziom różnicowego napięcia progowego wejściowego | HIV | +100 | mV | ||
| Niższy poziom różnicowego napięcia progowego wejściowego | VIL | -100 | mV | ||
| Wpływowe napięcie różnicowe | VID | 200 | 600 | mV | |
| Napięcie wejściowe ((BL)) | VBL_I | - 0.3 | VDD+0.3 | mV | |
| Wpływowe różnicowe napięcie w trybie wspólnym | VCM | 1.0 | 1.2 | 1.5 | |
| Zużycie energii | Zaleca się | 2.5 | 6 | W | |
Charakterystyka optyczna
| Parametr | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | |
|
Kąt widzenia (CR>10) |
Horyzontalny | θL | 85 | 89 | - |
stopień |
| θ R | 85 | 89 | - | |||
| Pionowa | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Wskaźnik kontrastu | Centrum | 700 | 1000 | - | - | |
| Czas reakcji | Tr+Td | - | 14 | 20 | ms | |
|
Kolor CF Chromatyczność (CIE1931) |
Czerwony x |
Typ. -0.03 |
0 |
Typ. +0.03 |
0 | |
| Czerwony y | - | - | ||||
| Zielony x | - | - | ||||
| Zielony y | - | - | ||||
| Niebieski x | - | - | ||||
| Niebieski y | - | - | ||||
| Biały x | 0.323 | - | ||||
| Białe y | 0.379 | - | ||||
| Środek Światłość biała | Wydarzenia | 800 | 1000 | cd/m | ||
| Rozmowa krzyżowa | Ct | 2.0 | % | |||
Ppunkt IMagia
Zakłady produkcyjne i certyfikaty
Przewidywany pojemnościowy ekran dotykowy (PCAP)
Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję oraz niezawodność profesjonalną.
Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.które jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
