Szczegóły Produktu:
|
| Kluczowe słowa: | 13,3-calowy pojemnościowy ekran dotykowy TFT | Rozstrzygnięcie: | 1920*1080 pikseli |
|---|---|---|---|
| LCD z dotykiem: | 327,2 x 215,2 x 6,55 mm (z funkcją dotykową) | Obszar aktywny: | 293,76 x 165,24 (mm) |
| Interfejs LCD: | EDP | Interfejs CTP: | USB |
| Ekran dotykowy: | CTP (projekcyjny pojemnościowy ekran dotykowy) | Luminancja powierzchni: | 300 cd/m2 |
| Temperatura robocza: | -10℃ do +60℃ | Temperatura przechowywania.: | -20℃ do +60℃ |
| Typ wyświetlacza: | IPS pełny kąt widzenia | Obsługa powierzchni: | Wyczyść typ |
| Współczynnik kontrastu: | 800:1 | Żywotność diody LED: | 30 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz EDP TFT LCD,Wyświetlacz LCD TFT o przekątnej 13,3 cala |
||
SFTO1330SM-7191ACT SPECIFICATION.pdf
Ekran IPS TFT LCD 13,3-calowy FHD EDP
13,3-calowy monitor FHD EDP odnosi się zazwyczaj do wyświetlacza z ciekłych kryształów o rozdzielczości 1920 × 1080 Full HD, wyposażonego w 13,3-calowy panel LCD IPS TFT i rozszerzony interfejs wyświetlania (eDP).Poniżej przedstawiamy niektóre kluczowe cechy produktu i parametrySFTO1330SM-7191ACT:
Rodzaj paneli:IPS TFT LCD, zapewniający szeroki kąt widzenia i dokładność kolorów.
Rozstrzygnięcie:1920 × 1080 pikseli, znane również jako rozdzielczość Full HD (FHD), zapewniające jasne szczegóły obrazu.
Jasność:Jasność poszczególnych modeli może się różnić, ale ogólnie wynosi około 350 cd/m2, odpowiednia dla różnych środowisk użytkowania.
Współczynnik kontrastu:800:1, zapewniając doskonałą reprezentację szczegółów jasnych i ciemnych.
Kąt widzenia:Technologia IPS zapewnia kąt widzenia niemal 180°, pozwalając na utrzymanie koloru i kontrastu z różnych kątów.
Czas reakcji:zazwyczaj około 30 ms, wystarczające do nieprofesjonalnych zastosowań graficznych.
Gamma kolorów:Obejmuje 72% gamy kolorów NTSC, zdolny do wyświetlania bogatych kolorów.
Interfejs:Interfejs eDP, obsługujący połączenie 30-pin terminalu, zapewniający szybką transmisję danych.
Typ światła tylnego:Światło wsteczne WLED zapewnia jednolitej jasności i dłuższą żywotność.
Temperatura pracy:ogólnie w zakresie od -10 do 60 °C, odpowiedni do różnych warunków środowiskowych.
Pojemny ekran dotykowy:Oferując pojemnościową funkcję ekranu dotykowego, obsługując wiele dotyków. umożliwiając użytkownikom interakcję poprzez dotyk.Pojemne ekrany dotykowe charakteryzują się wysoką przejrzystością i szybką reakcją, dzięki czemu nadają się do zastosowań wymagających bezpośredniej interakcji.
Specyfikacje mechaniczne
| Parametry | Specyfikacja | Jednostka |
| Numer modelu | SFTO1330SM-7191ACT | |
| Wielkość wyświetlacza | 13.3?? (po przekątnej) | Calownik |
|
wymiary zarysów |
327.2 x 215.2 x 6.55 |
mm |
| Obszar aktywny | 293.76H) ×165.24 ((V) | mm |
| Format pikseli |
1920 ((H) ×1080 ((V) (1 piksel = R + G + B kropka) |
pixel |
| Wskaźnik rozmiaru pikseli | 00,153 ((H) x 0,153 (V) | mm |
| Konfiguracja pikseli | R, G, B pas pionowy | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| Obsługa powierzchniowa przedniego polaryzatora | powłoka przeciwpromieniowa: (3H) | |
| Ekran dotykowy | Przewidywany pojemny panel dotykowy |
ProduktRysunek
Definicja pin interfejsu
| Numer PIN. | Symbol | Wpływ/wyjście | Funkcja |
| 1 | CABC_EN / NC | - | Rezerwowane dla płyt CD |
| 2 | H_GND | P | Wysokiej prędkości |
| 3 | Pojazd1_N | Ja... | Połączenie sygnału uzupełniającego pas 1 |
| 4 | Pojazd1_P | Ja... | Prawdziwy pas łącza sygnałowego 1 |
| 5 | H_GND | P | Wysokiej prędkości |
| 6 | Ścieżka_N | Ja... | Połączenie sygnału komplementarnego pas 0 |
| 7 | Ścieżka 0P | Ja... | Prawdziwy pas łącza sygnałowego 0 |
| 8 | H_GND | P | Wysokiej prędkości |
| 9 | AUX_CH_P | Ja... | Prawdziwy kanał pomocniczy sygnału |
| 10 | AUX_CH_N | Ja... | Kanał pomocniczy sygnału uzupełniającego |
| 11 | H_GND | P | Wysokiej prędkości |
| 12 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
| 13 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
| 14 | NC | Ja... | Rezerwowane do użytku przez producenta LCD |
| 15 | LCD_GND | P | Logika LCD i uziemienie sterownika |
| 16 | LCD_GND | P | Logika LCD i uziemienie sterownika |
| 17 | HPD | O | Pin sygnału HPD |
| 18 | LED-1 | P | Podłoga podświetlenia |
| 19 | LED-2 | P | Podłoga podświetlenia |
| 20 | LED-3 | P | Podłoga podświetlenia |
| 21 | LED-4 | P | Podłoga podświetlenia |
| 22 | BL ENABLE | Ja... | Światło tylne włączone/wyłączone |
| 23 | BL PWM DIM | Ja... | System PWM |
| 24 | SCL/NC | - | Rezerwowane do użytku przez producenta LCD |
| 25 | SDA/NC | - | Rezerwowane do użytku przez producenta LCD |
| 26 | BL PWR | P | Moc podświetlenia |
| 27 | BL PWR | P | Moc podświetlenia |
| 28 | BL PWR | P | Moc podświetlenia |
| 29 | BL PWR | P | Moc podświetlenia |
| 30 | NC | - | Rezerwowane do użytku przez producenta LCD |
PCAB USB Pin Definicja
1 VCC
2 USB-
3 USB+
4 GND
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Max, proszę. | Jednostka | Wskazania |
| Napięcie zasilania światła tylnego | HVDDOUT | - | - | V | Ta = 25 °C Uwaga 1&2 Uwaga |
| Prąd LED światła tylnego | IHVDD | - | - | mA | |
| Zwrotne napięcie światła LED | VR | - | - | V | |
| Temperatura pracy | TOP | -10 | 60 | °C |
Ta = 25 °C Uwaga 1&2 |
| Temperatura przechowywania | TST | -20 | 60 | °C | |
| wilgotność otoczenia roboczego | Skocz. | - | 90 | % RH | |
| Wilgotność w magazynie | Hst | - | 90 | % RH | |
| Wymóg uwalniania ciepła | Trys | 15 | °C | ||
Specyfikacje elektroniczne TFT LCD
| Parametry | Symbol | Oceny ratingowe | Jednostka | ||
| Min. | TYP | Max. | |||
| Napięcie wejściowe zasilania | V DD | 3.0 | 3.3 | 3.6 | V |
| Prąd zasilania | IDD | - | - | - | mA |
| Napęd zasilania sterownika LED | HVDD | 2.7 | 24 | V | |
| Prąd zasilania sterownika LED | IHVDD | 20 | - | mA | |
| Zużycie energii LED | PLED | 2.7 | W | ||
| Pozytywne napięcie progowe wejściowe | VIT+ | +100 | mV | ||
| Poziom napięcia progowego wejściowego | VIT- | -100 | mV | ||
| Wpływowe różnicowe napięcie w trybie wspólnym | Vcom | TBD | V | ||
Specyfikacje elektroniczne podświetlenia
| Parametry | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Napięcie zasilania | VBL | 5 | 12.0 | 37 | V |
| Prąd zasilania dla światła tylnego | ILED | 6 |
- |
25 | mA |
| Zasilanie światła tylnego | PLED | 0.18 | - | 5.55 | W |
| Modulowane napięcie sygnału świetlnego | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Wskaźnik obowiązku kontroli jasności | Obowiązek | 1 | - | 100 | % |
| Częstotliwość regulacji jasności | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Wysokie napięcie | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF niskie napięcie | VCNTL | 0 | - | 0.6 | V |
| Żywotność LED | - | 30,000 | 40,000 | - | h |

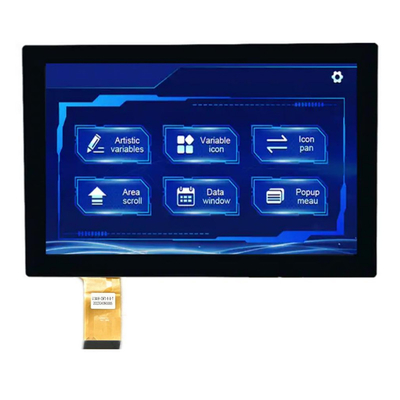

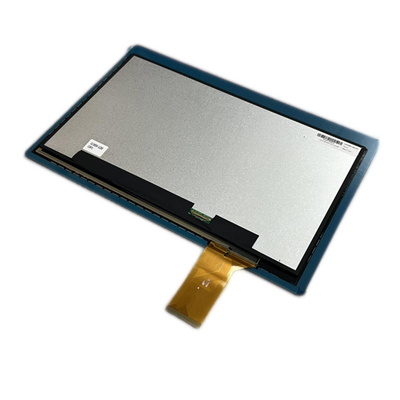

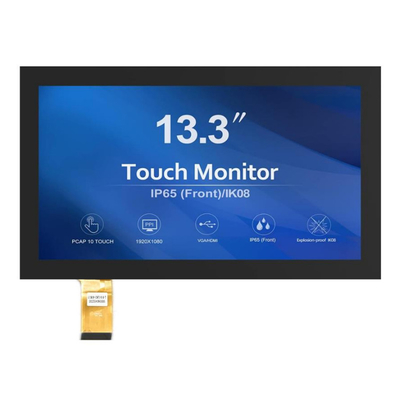

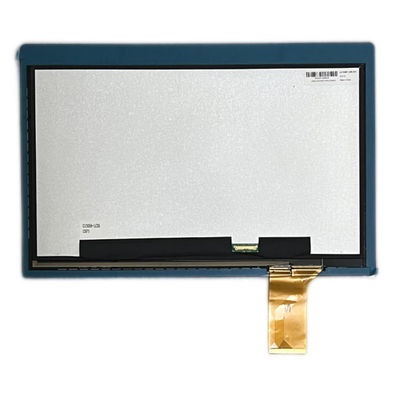

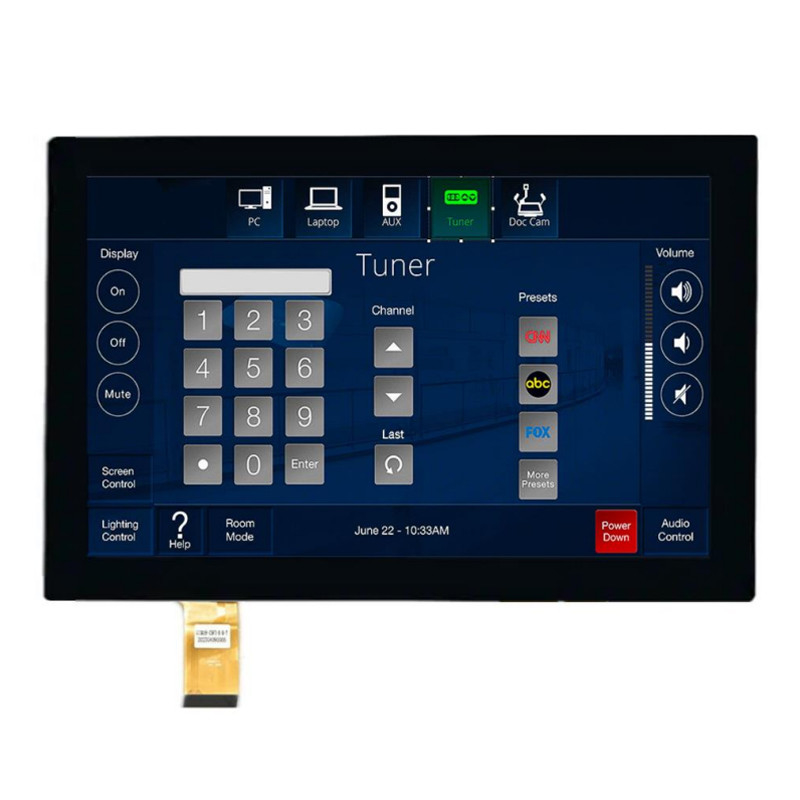

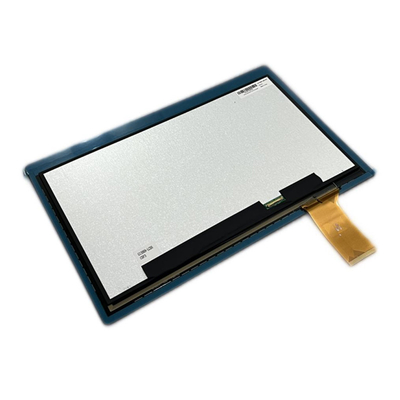

Obraz produktu
