Wyświetlacz TFT SFTO1560SMT-7050A3-N PCAP to 15,6-calowy moduł TFT LCD o aktywnej matrycy kolorowej, który wykorzystuje amorficzne krzemowe TFT (transystory z cienkim filmem) jako aktywne urządzenia przełączania.6 cali diagonalnie zmierzona aktywna rea z rozdzielczością Full-HD (1920 pozioma przez 1080 pixelów pionowych). Każdy piksel jest podzielony na czerwone, zielone, niebieskie kropki, które są rozmieszczone w pionowym pasku i moduł ten może wyświetlać 16,7M ((zaokrąglone) ((6bit + 2FRC) kolory i gamę kolorów 45%.Kierowca LED do jazdy pod światłem tylnym jest wbudowany w tym modelu.

Wyświetlacz TFT SFTO1560SMT-7050A3-N PCAP pokazuje grafiki i teksty na panelu 1920×3×1080 z kolorami 16,7M (8,8 bitów) za pomocą interfejsu eDP (Embedded Display Port) Ver1.2 i dostarcza +3.napięcie zasilania 3VDC dla napędu paneli TFT-LCDW tym panelu SFTO1560SMT-7050A3-N TFT-LCD, filtry kolorowe dla doskonałej wydajności kolorystycznej są wbudowane w celu uzyskania jaśniejszych i wyraźniejszych obrazów,umożliwiając optymalne wykorzystanie tego wyświetlacza w aplikacjach multimedialnychOptymalne widoki we wszystkich kierunkach.Bez sterownika LED z oświetleniem wstecznym.Specyfikacja prędkości transferu EDP: 2.7Gbps/2 pas 8bit.

* Rodzaj rezerwy
* interfejs eDP
* Szybka reakcja
* 6-bitowa głębokość barwy (Hi-FRC), wyświetlacz 16,7M kolorów
* Wbudowane światło tylne typu krawędzi (LED)
* Kompatybilny z RGB98% i NTSC45% (NTSC72% jest również dostępny)
* Wysoki współczynnik jasności i kontrastu, niskie odbicie i szeroki kąt widzenia
* Tylko DE (data enabled)
* Bez Rohs i Halogenów
* TEO 6.0, ES6.0 Zgodne
* Korekta gamma

Charakterystyka:

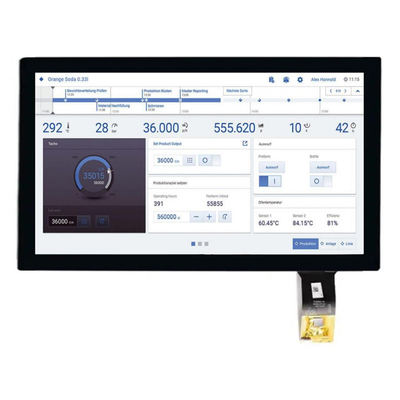

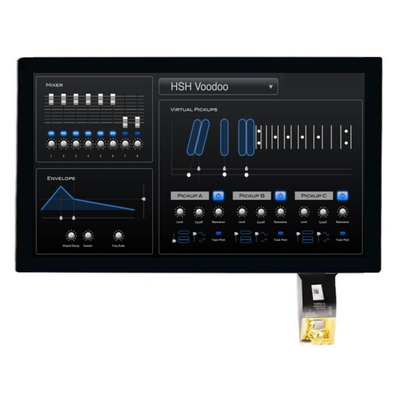

150,6 cala Przemysłowy wyświetlacz TFT Chiński dostawca, Multimedia Optimum 15,6 cala FHD TFT wyświetlacz LCD z 1000 nitamiProdukt IMagia

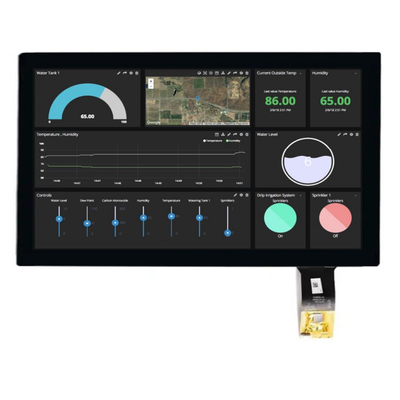

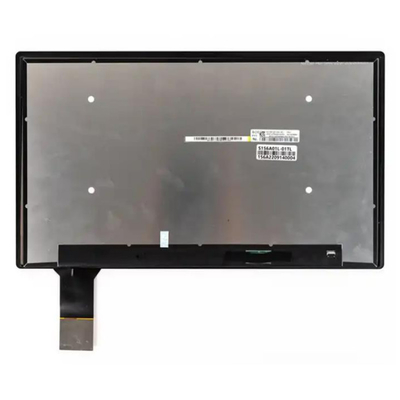

150,6 cala Przemysłowy wyświetlacz TFT Chiński dostawca, Multimedia Optimum 15,6 cala FHD wyświetlacz TFT LCD z 1000 Nits ProduktRysunek

Wprowadzenie do eDP i jego różnice od DP

Kontrola podświetlenia lub innych funkcji panelu

Za pośrednictwem kanału AUX W 2010 roku VESA wydała eDP 1.2, który dodał możliwość sterowania podświetleniem panela i innymi funkcjami poprzez przesyłanie poleceń sterowania przez AUX,który może zmniejszyć liczbę kabli eDP (te kable są teraz wymienione jako opcjonalne w Interfejsie fizycznym powyżej)Jednocześnie eDP 1.2 dodaje również inne nowe możliwości zmniejszenia liczby kontaktów i przewodów w złączach, co odgrywa kluczową rolę w zmniejszaniu masy i objętości systemu.Przez kanał AUX, eDP może sterować funkcjami następujących paneli wyświetlających: włączanie lub wyłączanie podświetlenia.Włączyć lub wyłączyć dynamiczne regulacje podświetleniaUżywa silnika koloru, algorytmu ditheringu lub wprowadza czarny ekran do regulacji.Niektóre marki zdecydują się, że strona systemu odpowiada za dynamiczne regulacje podświetlenia na niektórych modelach, a w przypadku innych modeli strona panelu odpowiada za dynamiczne regulacje podświetlenia, więc sterowanie podświetlenia poprzez kanał AUX zapewnia większą elastyczność w projektowaniu systemu.

PSR może wydłużyć żywotność baterii urządzeń mobilnych

PSR jest prawdopodobnie najbardziej dyskutowaną nową funkcją w eDP. PSR pozwala systemowi zmniejszyć ogólne zużycie energii systemu podczas wyświetlania obrazów nieruchomych.Ponieważ ekran jest często zamrożony w rzeczywistych sytuacjach użyciaJeśli panel wyświetlania chce obsługiwać PSR, TCON musi mieć wbudowaną pamięć buforową, podczas wyświetlania ekranu nieruchomego,TCON przechowuje obraz w pamięci buforowej, w tym momencie urządzenie źródłowe obrazu (GPU lub CPU) przestanie przesyłać obraz i wyłączy interfejs transmisji obrazu, w tym momencie,TCON automatycznie wyświetla obraz zapisane w pamięciFunkcja PSR pojawiła się po raz pierwszy w specyfikacji eDP 1.3.pierwsza generacja PSR, znany również jako PSR1, przy wprowadzaniu obrazu na ekranie nieruchomym, jeśli jakaś część obrazu ulegnie zmianie, cały ekran musi zostać zaktualizowany, wyjście obrazu musi zostać ponownie przesłane,i pamięć musi być również ponownie przechowywane na całym ekranie. W przypadku eDP 1.4 Gen 2 PSR, znany również jako PSR2, tylko część ekranu musi zostać zaktualizowana,co oznacza, że procesor graficzny musi przesyłać tylko niewielką ilość danych, które muszą zostać zaktualizowaneW porównaniu z PSR1 procesor graficzny musi działać przez krótszy czas, co może jeszcze bardziej zmniejszyć zużycie energii, a ta część PSR2 nazywa się częściową aktualizacją.Funkcja częściowej aktualizacji stanowi zupełnie nowy zestaw wyzwań dla projektantów chipówPo pierwsze, układ musiał obsługiwać nową funkcję zwaną Frame Sync, która pozwala na synchronizację panelu wyświetlania z zegarem na wyjściu, gdy kanał główny jest odłączony.Ta funkcja jest synchronizowana z odbiornikiem za pomocą regulowanego kodującego zegar systemu (GTC) określonego w transmisji AUX DisplayPort 1.2a. Synchronizacja klatek pozwala na aktualizowanie danych przechowywanych w pamięci buforowej panelu w odpowiednim czasie.znany również jako ALPM, również zdefiniowane w eDP 1.4. ALPM wymaga, aby wyświetlacz był w stanie bardzo szybko opuścić stan czuwania i stan uśpienia; 500 nanosekund musi być poza stanem czuwania i 20 mikrosekund musi być poza stanem uśpienia,Co jest znacznie szybsze niż No Link Training., co zajmuje około 100 mikrosekund.

Zmniejszenie napięcia kanału głównego i AUX

Przed eDP 1.4, warstwa fizyczna (PHY) wyjścia specyfikacji eDP miała taki sam poziom przepływu napięcia jak wyjście DisplayPort,więc urządzenie wyjściowe DisplayPort może zostać przekształcone w wyjście eDP z minimalnymi zmianami protokołu, zapewniając elastyczność w projektowaniu systemu i matri.wyjście obsługuje szeroki zakres amplitudy wahania napięcia sygnału różnicowego, od minimum 400mVpp do maksymalnie 1,2Vpp. Jednak w zastosowaniach eDP 400mVpp ma większy wahania napięcia niż jest wymagane w większości odbiorników,zwłaszcza przy użyciu tylko krótkiego kabla wyświetlaniaW rezultacie eDP 1.4 zmniejsza amplitudę kanału głównego do 200 mVpp, znacząco zmniejszając zużycie energii przez interfejs przesyłu dużych prędkości.Oprócz zmniejszenia amplitudy wahania napięcia, przegląd eDP 1.4 dodaje również dostosowaną amplitudę i elastyczność regulacji przedpodkreślenia, które mogą lepiej spełniać charakterystykę różnych głównych kanałów transmisji. eDP 1.4 zapewnia również możliwość obsługi kanału AUX w niższych amplitudach, ponieważ AUX jest kanałem dwukierunkowym, zmiana ta wpłynie zarówno na konstrukcję odbiornika, jak i wyjścia.liczba sygnałów synchronizacyjnych przesyłanych przed rozpoczęciem transmisji kanałem AUX jest również zmniejszona.

Większa elastyczność w wyborze stawek transferu

eDP 1.4 zapewnia większą elastyczność w wyborze prędkości transmisji dla głównych kanałów.4, główne prędkości kanału eDP były dokładnie takie same jak w przypadku DisplayPort, wynoszące 1,62 Gbit/s, 2,7 Gbit/s i 5,4 Gbit/s, podczas gdy eDP 1.4 dodał nowe opcje prędkości: 2,16 Gbit/s, 2,43 Gbit/s, 3.24 Gbit/s i 4.32 Gbit/s. Niezależnie od eDP czy DisplayPort, zasadniczo wybiorą wystarczająco dużą przepustowość i kanał transmisji do przesyłania danych obrazu,ale większa prędkość transmisji oznacza większe zużycie energii, a nadmiernie wysoka prędkość przesyłu jest również stratą. eDP 1.4 zapewnia więcej opcji prędkości przesyłu, co pozwala na bardziej optymalny wybór prędkości przesyłu w praktycznych zastosowaniach.do przesyłania 1,920x1,200, 24-bitowy panel kolorowy, projektant może użyć dwóch głównych kanałów w 2,7 Gbit / s lub jeden główny kanał w 5,4 Gbit / s. Jednak w rzeczywistości, 1,920x1,200, 24-bitowy panel kolorowy musi być przesyłany tylko z prędkością 3,7 Gbit/s i zapewnia 4,32 Gbit/s wystarczającej szerokości pasma dla dwóch kanałów 2,7 Gbit/s lub jednego kanału 5,4 Gbit/s.920x1,200 panel jest zwiększony do 30 bitów, wymagana przepustowość wzrośnie do 4,625 Gbit / s, a powyższa przepustowość nie będzie wystarczająca.4W przypadku eDP 1 sytuacja ta wymagała podwojenia prędkości transmisji lub zwiększenia liczby kanałów z dwóch na cztery.4, prędkość transmisji musi zostać zwiększona z 2,7G do 3,24G, czyli wystarczy przepustowość 5,184Gbit/s do przesyłania danych,i zużycie energii w warstwie fizycznej interfejsu głównego kanału na wyjściu i odbiorniku może być zmniejszoneOprócz dodatkowych opcji prędkości przesyłu wymienionych powyżej, eDP 1.4 oferuje również możliwość dostosowania prędkości, który nie jest stosowany do ogólnego panelu wyświetlacza eDP, ale jest przeznaczony do niektórych konkretnych zastosowań systemu.

Dodanie kompresji danych wyświetlanej

Kolejna nowość dodana w eDP 1.4 to obsługa przesyłania skompresowanych danych wideo,który jest zdefiniowany w normie VESA DSC (Display Stream Compression) i ma zostać wydany w marcu 2014 r.. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateJeśli wymagana szerokość pasma jest mniejsza, liczba kanałów wymaganych do kanału głównego jest również zmniejszona, co oznacza mniejszą liczbę linii.jakość transmisji będzie lepszaDodatkowo w trybie PSR można zmniejszyć ilość danych, które muszą być przechowywane za pomocą technologii kompresji,a mniejsza pamięć buforowa może być użytaPoczątkowo specyfikacja eDP 1.4 zawierała jednostkę usług transportu strumienia kompresowanego wyświetlacza, ale VESA zdecydowała się zastąpić ją nową specyfikacją DSC.

Przekazywanie danych wielofunkcyjnych za pośrednictwem AUX

Urządzenia mobilne z panelami dotykowymi stały się powszechne, a tradycyjne komputery osobiste będą wyposażone w panele dotykowe dla coraz większej liczby zastosowań.jak system operacyjny Windows 8 firmy Microsoft, który obsługuje funkcje dotykowe. eDP jest powszechnie stosowany w tabletach, laptopach i AIO PC, a aplikacje te mogą również obsługiwać dotykowe urządzenia.Wielotakowe dane muszą być przesyłane przez oddzielny interfejs USB, a w przyszłości, jeśli dane wielofunkcyjne będą przesyłane przez kanał AUX, ten interfejs USB może zostać wyeliminowany.ponieważ układ sterowania wyświetlacza i układ dotykowy są niezależne i mają własne interfejsy, więc ta funkcja eDP 1.4 będzie odgrywać dużą rolę tylko wtedy, gdy oba układy będą zintegrowane.i eDP 1.4 określa nowy adres scratchpad DPCD po stronie odbiorcy w celu umożliwienia funkcji wielofunkcyjnej, która obejmuje dane konfiguracyjne związane z obsługą wielofunkcyjnej i innym transferem danych.

Specyfikacja badania zgodności nie została jeszcze opublikowana

VESA nie opublikowała specyfikacji testu kompatybilności eDP 1.4.które obejmują interfejsy warstwy fizycznej i warstwę łącza (Link Layer) Specyfikacje badań zgodności nie zostały jeszcze opublikowane VESA nie opublikował eDP 1.4 specyfikacje testów kompatybilności. W 2011 roku VESA opublikowała wytyczne eDP 1.3, które obejmowały wytyczne takie jak interfejs warstwy fizycznej i warstwa łącza.fabryka systemu weryfikuje odpowiednie materiały systemu eDP, w tym zgodności i interoperacyjności wyjścia, linii połączenia i odbiornika.

Ze względu na dużą liczbę wersji eDP i różnorodność zastosowań dla różnych systemów dość trudno jest zdefiniować specyfikację badań, która może spełniać wszystkie zastosowania systemu.W przeciwieństwie do zewnętrznego DisplayPort, konsumenci nie mają możliwości wyboru kablu wewnętrznego i panelu wyświetlania, dlatego VESA nie posiada niezbędnej definicji specyfikacji badań zgodności,i producenci systemów muszą współpracować ze swoimi odpowiednimi dostawcami komponentów eDP, aby zapewnić prawidłowe działanie systemu.
