2.8 cali 480X640 kropek Moduł wyświetlania LCD TFT przemysłowy Interfejs RGB, Chiny 2,8 cali TFT Producent Dostawca Wprowadzenie produktu
Produkt ten to wyświetlacz o wysokiej rozdzielczości PPI o rozmiarze przekątnej 2,8 cala i rozdzielczości 480x640.wykorzystuje technologię wyświetlania pełnego widoku IPS, aby produkt ten był odpowiedni do niektórych zastosowań wysokiej klasy.
Moduł LCD TFT SF-TO280PY-8990B-N to 2,8 ′′ moduł portretowy diagonalnego rozmiaru 480x640 wysokiej rozdzielczości pełnobarwny wyświetlacz, moduł LCD SF-TO280PY-8990B-N obsługuje interfejs RGB.Interfejs jest dostosowanyModel SF-TO280PY-8990B-N ma wymiary modułu 50 ((W) x 69,2 ((L) x 2,35 ((T) mm i rozmiar powierzchni aktywnej 43,20 x 57,60 mm. SF-TO280PY-8990B-N jest zintegrowany z ILI9806E,lub ST7701 lub równoważny sterownik układu sterowania IC na modułach, a jego napięcie zasilania logicznego waha się od 2,6 V do 3,4 V. typowa wartość wynosi 3,2 V. Światłość powierzchniowa wynosi 260 cd/m2 (Nits).i temperatury przechowywania od -30 do 80 stopni.
Model został szeroko stosowany w terminalach POS, czytnikach gotówki, systemach wbudowanych, automatyce, GPS, sprzęcie medycznym, urządzeniach przemysłowych,urządzenia bezpieczeństwa wymagające wyświetlenia TFT w wysokiej jakości i kolorowym obrazie.
Specyfikacje mechaniczne:
| Pozycja |
Specyfikacja |
Zjednoczenie |
| Wyświetlacz |
2.8 |
Calownik |
| Wymagania w odniesieniu do wymiarów |
50 razy 69,2 razy 2.35 |
mm |
| System sterowania |
ILI9806E-2C |
- |
| Typ interfejsu |
RGB |
trochę |
Opis kodu PIN:
| Numer PIN. |
Symbol |
Funkcja |
| 1 |
Światło LED |
Światło tylne LED (katodę) |
| 2 |
LED+ |
Światło tylne LED ((Anoda) |
| 3 |
GND |
Powierzchnia |
| 4 |
VDD |
Zasilanie: 2,8 V |
| 5- 12 |
DB0-DB7(B0-B7) |
Dane niebieskie RGB |
| 13-20 |
DB8-DB15(G0-G
7)
|
Dane w kolorze zieleni RGB |
| 21-28 |
DB16-DB23(R0-R
7)
|
Dane o kolorze czerwonym RGB |
| 29 |
GND |
Powierzchnia |
| 30 |
PCLK |
Sygnał zegara kropkowego do obsługi interfejsu RGB |
| 31 |
VDD |
Zasilanie: 2,8 V |
| 32 |
HSYNC |
Sygnał synchronizujący linię do obsługi interfejsu RGB |
| 33 |
VSYNC |
Sygnał synchronizujący ramki do obsługi interfejsu RGB |
| 34 |
DE |
Sygnał aktywacji danych dla interfejsu RGB |
| 35 |
NC |
NC |
| 36 |
GND |
Powierzchnia |
| 37 |
CS |
Chip wybierz pin wejściowy |
| 38 |
Zresetowanie |
Zewnętrzny wpis resetowy. |
| 39 |
SCL |
Zegar interfejsu SPI |
| 40 |
SDA |
Serialny sygnał wejściowy |
2.8 cali 480X640 kropek Moduł wyświetlacza przemysłowego TFT LCD Interfejs RGB, Chiny 2,8 cali TFT Producent Dostawca Rysunek produktu
Światło tylne LED:
| Pozycja |
Symbol |
Min. |
TYP |
Max. |
Zjednoczenie |
Badanie
Warunki
|
Uwaga: |
| Napięcie zasilania |
Vf |
- |
3.2 |
- |
V |
If=80 mA |
- |
| Prąd zasilający |
Jeśli |
- |
80 |
|
mA |
|
- |
| Wsteczne napięcie |
Vr |
- |
|
5 |
V |
|
|
| Rozpraszanie mocy |
Pd |
- |
|
|
mW |
|
|
| Intensywność światła dla LCM |
-
|
- |
260 |
- |
Cd/m2 |
If=80mA |
- |
| Jednorodność dla LCM |
|
80 |
|
|
% |
If=80 mA |
- |
| Kolor podświetlenia |
Biały |
Optyczne właściwości:
| Nie, nie, nie. |
Pozycja |
Symbol |
Warunki |
Specyfikacja |
Jednostka |
Uwaga: |
| Min. |
Rodzaj |
Maksymalnie |
| 1 |
Czas reakcji |
Tr+Tf |
25°C |
- |
25 |
35 |
Pani. |
(1) ((2) |
|
2
|
Przekaźność
(bez
Polaryzator)
|
T ((%)
|
-
|
-
|
4.05
|
-
|
-
|
|
|
3
|
Wskaźnik kontrastu
|
Kr
|
θ=0,
Normalne
oglądanie
kąt
|
700
|
1000
|
-
|
-
|
(1) (((3)
|
|
4
|
Oglądanie
Kąt
|
- Nie, nie. |
θR |
CR>10
|
- |
85 |
- |
Stopień
|
|
| θL |
- |
85 |
- |
| - Nie, nie. |
Θ+ |
- |
85 |
- |
| - Nie. |
- |
85 |
- |
|
5
|
Chromatycyta
|
Biały |
X |
C-light
|
0.283 |
0.303 |
0.323 |
-
|
-
|
| Y |
0.305 |
0.325 |
0.345 |
| Czerwony |
X |
0.606 |
0.626 |
0.646 |
| Y |
0.314 |
0.334 |
0.354 |
| Zielona |
X |
0.257 |
0.277 |
0.297 |
| Y |
0.529 |
0.549 |
0.569 |
| Niebieski |
X |
0.122 |
0.142 |
0.162 |
| Y |
0.102 |
0.122 |
0.142 |

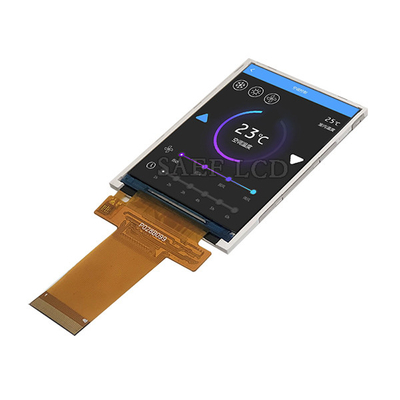

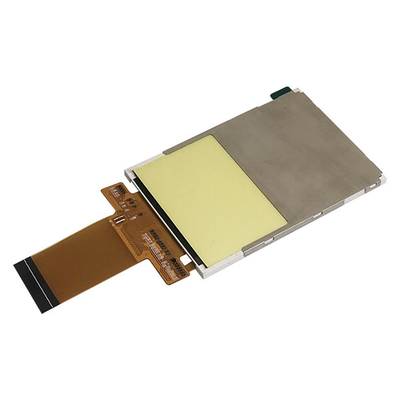

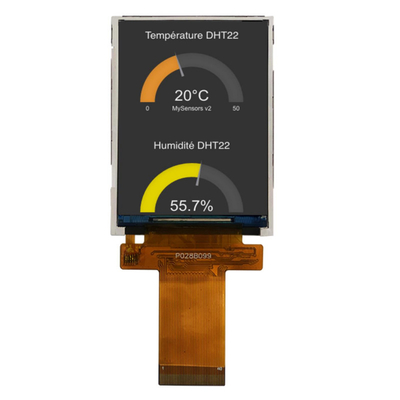

2.8 cali 480X640 kropek Moduł wyświetlania LCD TFT przemysłowy Interfejs RGB, Chiny 2,8 cali TFT Producent Supplier Product Images
Zakłady produkcyjne i certyfikaty
Panel dotykowy o przewidywanej pojemności (PCAP)
Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję oraz niezawodność profesjonalną.
Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.który jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
