Szczegóły Produktu:
|
| Produkt: | 8-calowy wyświetlacz RGB TFT LCD | Kierunek patrzenia: | TN, godzina 12 |
|---|---|---|---|
| Kod PIN: | 50 pinów | Interfejs: | 24-bitowe RGB |
| Rozstrzygnięcie: | 800 RGB x 600 | Luminancja powierzchni: | 250 cd/m2 (nitów) |
| Wym. konturu: | 182,9 (wys.) × 141,0 (pion.) × 5,5 (gł.) (mm) | Aktywny obszar: | 162,0 (wys.) x 121,5 (pion.) (mm) |
| Ekran dotykowy: | RTP i CTP opcjonalne | Obsługa powierzchni: | Twarda powłoka (3H) |
| Wyświetl kolory: | 16,7 mln | Połączenie: | Podłącz |
| Temperatura robocza: | -20℃ do +70℃ | Temperatura przechowywania.: | -30℃ do +80℃ |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 8-calowy przemysłowy ekran TFT,Wyświetlacz TFT przemysłowy z twardą powłoką |
||
Wysoka jakość 8-calowy przemysłowy wyświetlacz TFT 800x600 kropek 24-bitowy RGB 50 pinówWprowadzenie produktu
SFTO800FC-7008AN TFT LCD Display to 8-calowy wyświetlacz TN typu 12 o'clock z rozdzielczością 800x600 pikseli.ten ekran TFT SFTO800FC-7008AN jest uruchamiany na 3.3V (( napięcie mocy), Vdd wynosi od 3,0V do 3,6V.
SFTO800FC-7008AN jest zaprojektowany z pojemnościowymi i rezystywnymi panelami dotykowymi, IIC i interfejsem USB opcjonalnie.TFT touch LCD SFTO800FC-7008AN jest w dobrej jakościJako wyświetlacz klasy przemysłowej, produkt ten jest szeroko stosowany w zastosowaniach przemysłowych i medycznych, terminalu POS, HMI, domowej automatyce, systemie bezpieczeństwa itp.
Cechy
| Produkt: | 8-calowy wyświetlacz RGB TFT LCD |
| Rozstrzygnięcie: | 800 RGB X 600 |
| Światłość powierzchni: | 250 Cd/m2 (nits) |
| W kierunku widzenia: | TN 12:00 |
| Interfejs: | 24 bity RGB |
| Opis: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) |
| Numer szpilki: | 50 pinów |
| Obszar aktywny: | 162.0(H) X 121,5 ((V) (mm) |
| Obsługa powierzchni: | Twarda powłoka ((3H) |
| Połączenie: | Wtykacz |
| Ekran dotykowy: | RTP i CTP nieobowiązkowe |
| Kolory wyświetlania: | 160,7 M |
| Temperatura pracy: | -20°C do +70°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
>Ten 8-calowy wyświetlacz TFT to kolor aktywny matrycy TFT LCD, który wykorzystuje amorficzny krzemowy TFT (transistor z cienką warstwą) jako aktywne urządzenie przełączania.

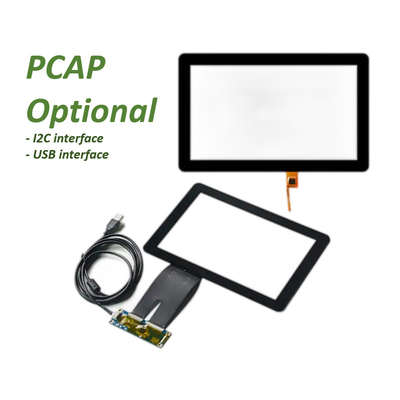

> Ten 8-calowy wyświetlacz PCAP TFT LCD posiada pojemnościowy ekran dotykowy z szybą pokrywającą, która może być dostosowywana zgodnie z wymaganiami klienta.
>Różnica kolorów typowa dla tego 8-calowego ekranu TFT wynosi 50% Min.45%.
>Ten 8-calowy LCD TFT ma typowy czas reakcji 30 ms i maksymalnie 35 ms.
>Ten 8-calowy wyświetlacz LCD 800x600 TFT ma współczynnik kontrastu Typ:1000 min:800.
>Ten 8-calowy monitor RGB TFT może działać w szerokim zakresie temperatur od -20 do +70 stopni.
>Ten 7-calowy TN TFT LCD jest ekologicznym i przyjaznym dla środowiska produktem, wolnym od RoHS i halogenów.
>Ten 8-calowy pojemnościowy monitor dotykowy ma niskie napięcie napędowe i niskie zużycie energii.
Wysoka jakość 8-calowy przemysłowy wyświetlacz TFT 800x600 kropek 24-bitowy RGB 50 pinówRysunek produktu
Definicja szpilki
Pin1-2 LEDA Anodę tylnego światła
Pin3-4 LEDK Katodę światła tylnego
Pin5 GND Ground
Pin6 VCOM Dla zewnętrznego wejścia VCOM DC
Pin7 DVDD Digital Power
Pin8 MODE DE/SYNC wybrany
Pozycja "PIN9 DE"
Sygnał synchronizacyjny Pin10 VS Frame
Sygnał synchronizacyjny linii HS Pin11
Pin12-19 B7-B0 Autobus danych
Pin20-27 G7-G0 Autobus danych
Pin 28-35 R7-R0 Autobus danych
Pin36 GND Ground
Sygnał zegarowy pin37 DCLK
Pin38 GND Ground
Pin39 L/R Źródło prawej lub lewej sekwencji sterowania.
Pin40 U/D Wrota w górę lub w dół sterowanie skanowaniem
Pin41 VGH Moc dodatnia dla TFT
Pin42 VGL Ujemna moc dla TFT
Pin43 AVDD mocy analogowej
Pin44 RESETGlobal reset signal pin.Active low to enter resetstate.suggest to connect with a RC reset circuit for stability.normally pull high.Pin 44 RESETGlobal reset signal pin.Active low to enter resetstate.suggest to connect with a RC reset circuit for stability.normally pull high.
Pin45 NC Nie podłączony
Pin46 VCOM Dla zewnętrznego wejścia VCOM DC
Pin47 DITHB Ustawienie Dithering.DITH="H" rozdzielczość 6-bitowa;DITH="L" rozdzielczość 8-bitowa ((default setting)
Pin48 GND Ground
Pin49 NC Nie podłączony
Pin50 NC Nie podłączony

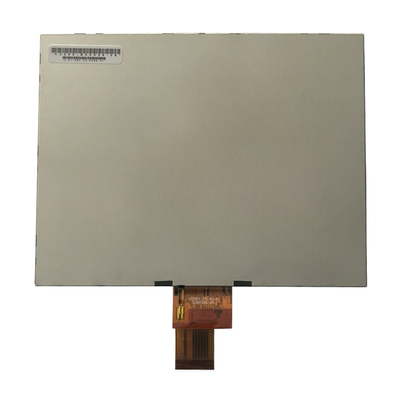

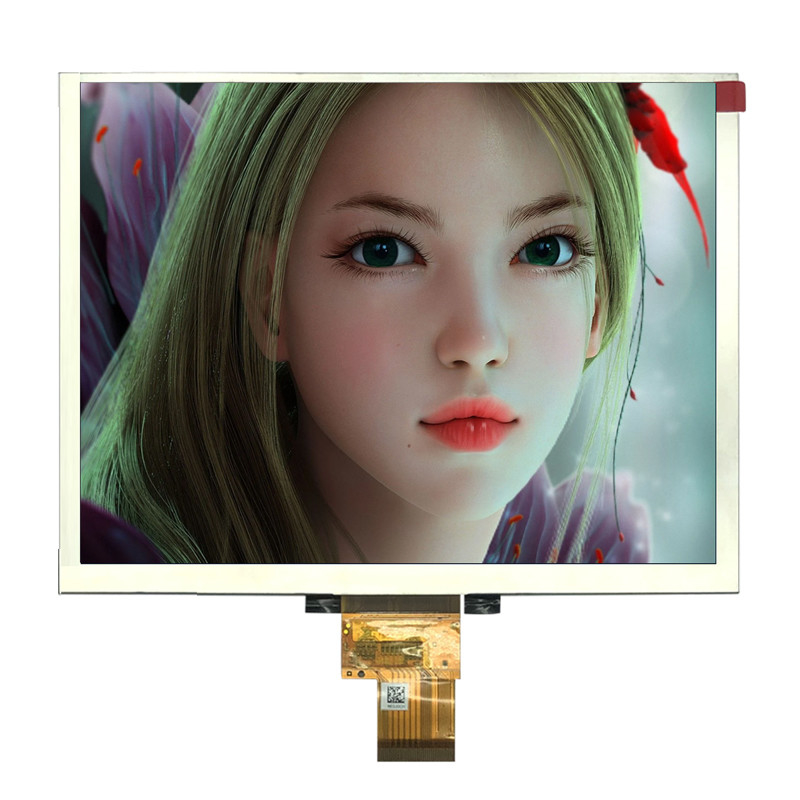

Wysokiej jakości 8-calowy przemysłowy wyświetlacz TFT 800x600 kropek 24-bitowy RGB 50 pinów Obraz produktu
