Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT PCAP o przekątnej 1,54 cala | Ekran dotykowy: | z pojemnościowym ekranem dotykowym |
|---|---|---|---|
| Rozstrzygnięcie: | 320x320 | Kierunek patrzenia: | IPS Wszystkie kąty widzenia |
| Układ scalony sterownika: | ST7796S | Kod PIN: | 12 pinów |
| Połączenie: | Złącze (OK-14GM012-04) | Luminancja powierzchni: | 300 cd/m2 (nits) |
| Interfejs: | MIPI | Żywotność diody LED: | 40 000 godzin |
| Temperatura pracy: | -20 do 70 °C | Temperatura przechowywania: | -30 do 80°C |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | 320x320 kwadratowy wyświetlacz TFT,Wyświetlacz TFT z pojemnościowym ekranem dotykowym |
||
10,54 cala kwadratowy ekran TFT, 320*320 pikseli 1,54 cala pojemnościowy ekran dotykowy
SAEF Technology SF-TC154B-8873A-CT TFT LCD Display to 1,54-calowy wyświetlacz TFT LCD typu IPS o rozdzielczości 320x320 pikseli.Ten moduł wyświetlacza TFT LCD jest wbudowany z sterownikiem ST7796S lub równoważnym układem ICEkran TFT LCD o wysokiej jasności wynosi 2,8 V (typowa wartość) dla napięcia operacyjnego.
Moduł TFT SF-TC154B-8873A-CT jest modułem LCD w trybie kwadratowym o jasności 300 cd/m2.Jeśli chcesz zwiększyć jasność, prosimy o kontakt w celu uzyskania dalszego wsparcia technicznego.
Charakterystyka:
1Ten 1,54-calowy wyświetlacz TFT mierzy 1,54 cali w przekątnej i ma rozdzielczość 320x320 kwadratów.
2Ten 1,54-calowy wyświetlacz PCAP TFT to pełnokolorowy LCD TFT z pojemnościowym ekranem dotykowym (CTP), a CTP jest interfejsem IIC.
3Ten 1,54-calowy moduł TFT LCD obsługuje interfejsy MIPI.
4Rozmiar modułu tego 1,54-calowego ekranu LCD wynosi 31,52 x 33,72 x 1,15 mm (bez ekranu dotykowego), 35,7 x 39,5 x 2,3 mm (z ekranem dotykowym), a rozmiar aktywnego obszaru wynosi 27,74 x 27,74 mm.
5Ten 1,54-calowy, pojemnościowy ekran dotykowy posiada wbudowany sterownik ST7796S z zakresem napięcia zasilania logicznego od 2,6 V do 3,3 V.
6Ten 1,54-calowy ekran dotykowy TFT może pracować w temperaturze od -20°C do +70°C, a jego zakres temperatury przechowywania wynosi -30°C do +80°C.
7. Ten 1,54-calowy LCD TFT ma jasność powierzchni 300 cd/m2, jeśli chcesz go użyć jako tryb krajobrazu lub regulować jasność, skontaktuj się z nami w celu uzyskania dalszego wsparcia technicznego.
8Ten 1,54-calowy wyświetlacz TFT importuje sygnały poprzez 12-pinnowy złączy numer części: OK-14GM012-04.
91,54-calowy ekran TFT LCD z opcjonalną rozdzielczością 240 * 240 kropek, numer modelu SF-TC154B-8945B-N.
10Ten wyświetlacz TFT o rozmiarze 320*320 pikseli o przekątnej 1,54 cala jest szeroko stosowany w przyrządach pomiarowych, urządzeniach GPS, terminalach POS, czytkach gotówki, skanerach, domowej automatyce, telefonach konferencyjnych, analizatorach, urządzeniach domowych,automatyka domowa, system bezpieczeństwa itp.
Informacje o produkcie:
| Produkt: | 1.54 cali PCAP TFT Display |
| Rozstrzygnięcie: | 320x320 |
| Ekran dotykowy: | Z pojemnym ekranem dotykowym |
| W kierunku widzenia: | IPS Wszystkie kąty widzenia |
| Numer szpilki: | 12 szpilów |
| System sterowania: | ST7796S |
| Połączenie: | Złącze (OK-14GM012-04) |
| Interfejs: | MIPI |
| Światłość powierzchni: | 300 Cd/m2 (nits) |
| Żywotność LED: | 40000 godzin |
| Temperatura pracy: | -20 do 70 °C |
| Temperatura przechowywania: | -30 do 80 °C |
| Zgodność: | Zgodne z wymogami Rohs & Reach |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
10,54 cala kwadratowy ekran TFT, 320*320 pikseli 1,54 cala pojemnościowy ekran dotykowy rysunek produktu
Definicja szpilki:
Pin1 GND I/O Ground
Sygnały zegarowe Pin2 CP I DSI-CLK+
Pin3 CN I/O DSI-CLK- sygnały zegarowe
Pin4 GND I Powierzchnia
Pin5 D0P I DSI-D0+ sygnały zegarowe
Pin6 D0N I DSI-D0- sygnały zegarowe
Pin7 GND I/O Ground
Pin8 LED+ I LED Anody
Pin9 LED- Katodę LED I/O
Pin10 RESET Sygnał wejściowy I/O LCM Reset
Pin11 TE I Wydajność efektu rozdarcia
Pin12 VCC I/O L Zasilanie 2,8V
CTP Pin Definicja:
Pin1 GND
Pin2 VDD
Pin3 SCL
Pin4 INT
Pin5 SDA
Pin6 RST
Pin7 brak połączenia
Pin8 brak połączenia
Pin9 brak połączenia
Pin10 brak połączenia

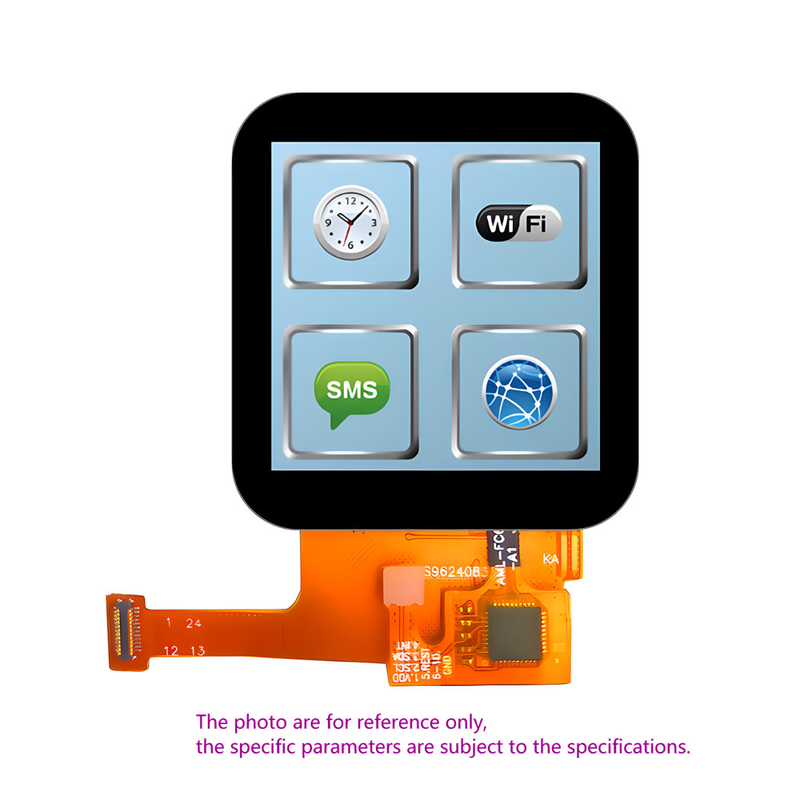

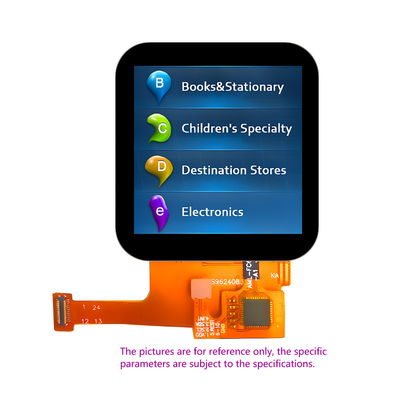

10,54 cala kwadratowy wyświetlacz TFT, 320*320 pikseli 1,54 cala pojemnościowy ekran dotykowy Obraz produktu
