Szczegóły Produktu:
|
Produkt: | 30,7 cala ekran TFT | Rozstrzygnięcie: | 480x800 |
---|---|---|---|
Układ scalony sterownika: | HX8369-A01 | Ekran dotykowy: | Bez |
Wymiary szkła nakrywkowego: | Można je dostosować | Kierunek patrzenia: | IPS Wszystkie kąty widzenia |
Interfejs: | RGB 18 bitów | Połączenie: | Typ złącza |
Kod PIN: | 40 PIN-ów | Luminancja powierzchni: | 300 cd/m2 (nitów) |
Wym. konturu: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) | Temperatura robocza: | -20℃ do +70℃ |
Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | 3.7 cali wyświetlacz TFT LCD,Wyświetlacz LCD typu IPS TFT |
30,7 cali wyświetlacz TFT LCD, 3,7" ekran LCD 480x800 pikseli Wprowadzenie produktu
Cechy
Informacje o produkcie
Produkt: | 30,7" ekran TFT |
Rozstrzygnięcie: | 480x800 |
W kierunku widzenia: | IPS Wszystkie kąty widzenia |
System sterowania: | HX8369-A01 |
Ekran dotykowy: | Bez |
Wymiar szkła pokrywy: | Można je dostosować |
Interfejs: | RGB 18 bitów |
Połączenie: | Rodzaj złącza |
Światłość powierzchni: | 300 Cd/m2 (nits) |
Temperatura pracy: | -20°C do +70°C |
Numer szpilki: | 40 szpilów |
Opis: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) |
Żywotność LED: | 40000 godzin |
Zgodność: | Zgodność z przepisami REACH i RoHS |
3.7 cali wyświetlacz TFT LCD, 3,7" ekran LCD 480x800 pikseli rysunek produktu
Definicja szpilki
- Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
1 | GND | Ja... | Powierzchnia |
2 | AVDD ((2,8V) | Ja... | Zasilanie 2,8 V |
3 | VDDIO ((1.8V) | Ja... | Zasilanie 1,8 V |
4-9 | R5-R0 | Wpływ/wyjście | Wyświetlanie danych I/O |
10-15 | G5-G0 | Wpływ/wyjście | Wyświetlanie danych I/O |
16-21 | B5-B0 | Wpływ/wyjście | Wyświetlanie danych I/O |
22 | LCDC_RST | Ja... | Sygnał wejściowy LCM Reset |
23 | LCDC_VSYNC | Ja... | Sygnał w RGB I/F. |
24 | Wymagania w zakresie monitorowania | Ja... | Horyzontalna synchronizacja, sygnał RGB I/F. |
25 | SPI_SDO | Ja... | Serialny sygnał wyjściowy w SPI I/F. |
26 | SPI_SDI | Ja... | Serialny sygnał wejściowy w SPI I/F. |
27 | SPI_SCLK | Ja... | Synchroniczny sygnał zegara w SPI I/F. |
28 | SPI_CS | Ja... | Chip select input pin (Low enable) w SPI I/F. |
29 | LCDC_PCLK | Ja... | Sygnał zegara pikseli w RGB I/F. |
30 | LCDC_DEN | Ja... | Sygnał aktywacji danych w trybie RGB I/F 1. |
31 | LEDK8 | O | Katodę LED |
32 | LEDK7 | O | Katodę LED |
33 | LEDK6 | O | Katodę LED |
34 | LEDK5 | O | Katodę LED |
35 | LEDK4 | O | Katodę LED |
36 | LEDK3 | O | Katodę LED |
37 | LEDK2 | O | Katodę LED |
38 | LEDK1 | O | Katodę LED |
39 | LEDA | O | Anodę LED |
40 | GND | Ja... | Powierzchnia |
Maksymalna granica bezwzględna
Charakterystyka prądu stałego
Światło tylne Właściwości elektroptyczne
Charakterystyka optyczna

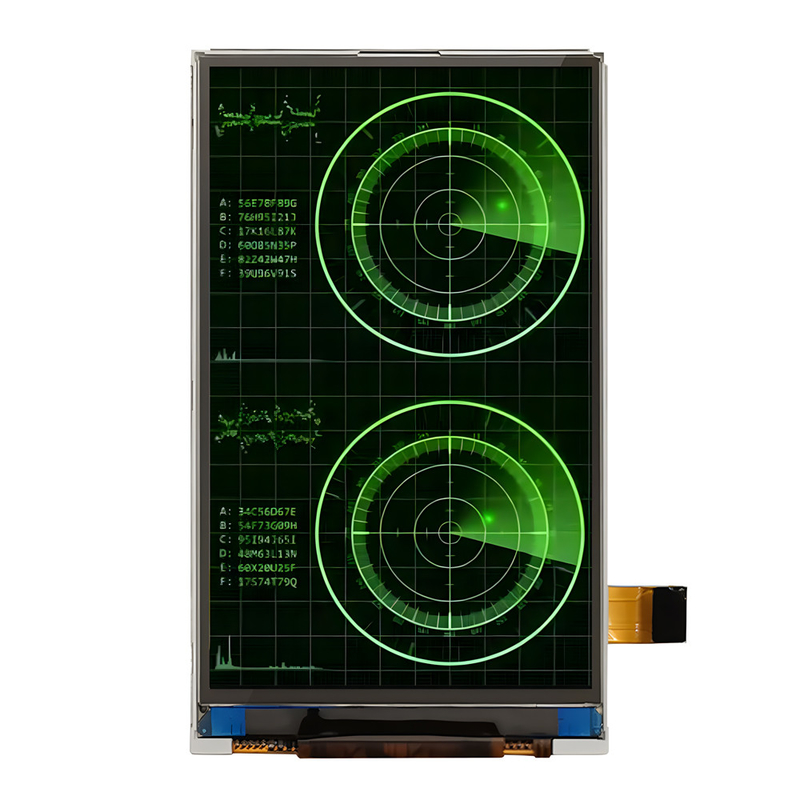

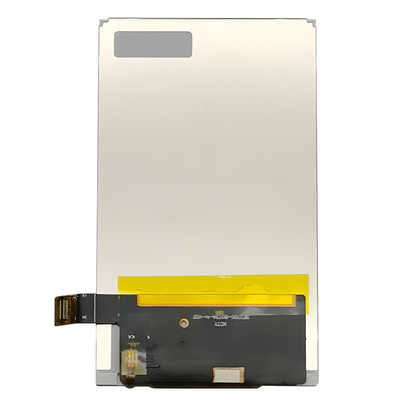

3.7 cali wyświetlacz TFT LCD, 3,7" ekran LCD 480x800 pikseli Obraz produktu
Zakłady produkcyjne i certyfikaty
Słowo kluczowe: tft 3.7", 3.7 tft lcd, 3.7" tft lcd, 3.7 cala tft lcd, tft lcd 3.7Wyświetlacz 3,7", wyświetlacz 3,7", wyświetlacz 3,7", wyświetlacz 3,7", wyświetlacz 3,7, wyświetlacz 3,7, wyświetlacz 3,7, wyświetlacz 3,7, wyświetlacz 3,7, wyświetlacz LCD, wyświetlacz 3,7, wyświetlacz 3,7, wyświetlacz 3,7, wyświetlacz 3,7,,3,7 cala ekran LCD, WVGA TFT, 3,7 cala WVGA, 3,7 cala 480x800, hx8369 TFT
