Szczegóły Produktu:
|
| Produkt: | 7.6 cala kwadratowy wyświetlacz LCD | Rozstrzygnięcie: | 800*800 kropek |
|---|---|---|---|
| interfejs: | MIPI | Luminancja powierzchni: | 1000 cd/m2 (nitów) |
| Kierunek patrzenia: | IPS, cały kąt widzenia | Ekran dotykowy: | Dostosowywalne |
| Kontroler LCD: | ILI9881C | szklana pokrywa: | Dostosowywalne |
| Temperatura robocza: | -20°C do +70°C | Temperatura przechowywania.: | -25°C do +75°C |
| Jasność: | 1000 nitów | Połączenie: | ZIF FPC |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Kwadratowy wyświetlacz TFT LCD,1000 nitów wyświetlacz TFT LCD,7Ekran LCD o pojemności 0 |
||
Saef Technology SFTO760GX-7109AN: Wysokiej wydajności 7,6-calowy moduł LCD TFT
Wprowadzenie Saef Technology SFTO760GX-7109AN, wszechstronnego 7,6-calowego modułu TFT LCD zaprojektowanego do różnych zastosowań.Ten kwadratowy wyświetlacz ma rozdzielczość 800x800 pikseli i wyposażony jest w zaawansowany układ scalony ILI9881C, który łączy funkcje sterownika i sterownika przy jednoczesnym obsłudze interfejsu MIPI.
Główne specyfikacje:
SFTO760GX-7109AN jest zaprojektowany do eksploatacji zarówno w środowisku wewnętrznym, jak i zewnętrznym, co czyni go idealnym wyborem dla sprzętu przemysłowego, systemów domowej automatyki, systemów kontroli dostępu,urządzenia monitorowaniaDzięki wysokiej jasności i szerokiemu zakresowi temperatury, ten 7.6-calowy moduł wyświetlacza IPS TFT LCD zapewnia niezawodne rozwiązanie dla różnych wymagań wyświetlacza.
Odkryj możliwości dzięki Saef Technology SFTO760GX-7109AN, wielofunkcyjnemu modułowi wyświetlania, który podnosi poziom jasności i trwałości aplikacji.
Informacje o produkcie
| Produkt: | 7.6 cali kwadratowy wyświetlacz LCD |
| Rozstrzygnięcie: | 800*800 kropek |
| Światłość powierzchni: | 1000 Cd/m2 (nits) |
| Interfejs: | MIPI |
| Ekran dotykowy: | Dostosowywalne |
| Wymiar szkła pokrywy: | Dostosowywalne |
| W kierunku widzenia: | IPS, wszystkie kąty widzenia (85/85/85/85) |
| Kontroler LCD: | ILI9881C |
| Temperatura pracy: | -20°C do +70°C |
| Temperatura przechowywania: | -25°C do +75°C |
| Jasność: | 1000 Noc |
| Żywotność LED: | 40000 godzin |
| Połączenie: | ZIF FPC |
| Zgodność: | Zgodność z przepisami REACH i RoHS |

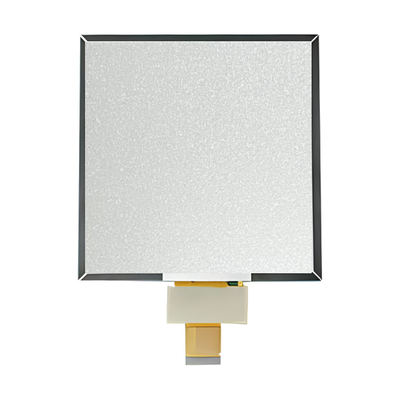

7.6 cali kwadratowy wyświetlacz TFT LCD 800x800 pikseli 1000 nitów Interfejs MIPI Rysunek produktu
Maksymalna wartość bezwzględna
| Parametry | Symbol | Min. | Maksymalnie | Jednostka | Uwaga: |
| Napięcie zasilania | VCI~GND | - 0.3 | +6.5 | V | |
| Napięcie zasilania 2 | IOVCC~GND | - 0.3 | +3.3 | V | |
| Zakres napięcia wejściowego logicznego | WiN | - 0.3 | IOVCC+0.3 | V | |
| Zakres napięcia wyjściowego logicznego | Vo | - 0.3 | IOVCC+0.3 | V | |
| Temperatura pracy | Topr | -20 | +70 | °C | |
| Temperatura przechowywania | Tstg | -25 | +75 | °C |
Charakterystyka prądu stałego
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania dla obwodu analogowego | VCl | 2.5 | 3.3 | 3.6 | V |
| Napięcie zasilające obwód logiczny | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Napięcie wejściowe "H"leve | VH | 0.7*IOVCC | IOVCC | V | |
| Napięcie wejściowe "L'leve" | VL | GND | 0.3*IOVCC | V | |
| napięcie wyjściowe "H" poziom | Wojciechu! | 0.8*IOVCCl | IOVCC | V | |
| Napięcie wyjściowe "L'leve" | Vol. | GND | 0.2*IOVCC | V |
Definicja szpilki
| Szpilka Nie, nie, nie. | Symbol | Opis |
| 1 | LEDA | Anodę oświetlenia tylnego LED |
| 2 | LEDK | Katodę podświetlenia LED. |
| 3 | LEDK | Katodę światła wstecznego LED |
| 4 | VCl | Zasilanie dla mocy analogowej |
| 5 | IOVCC | Zasilanie dla układu zasilania logicznego i układu I/O |
| 6 | Zresetowanie | /Sygnał resetowania (niską aktywność) |
| 7 | TE | Wydajność efektu rozdzierania |
| 8 | PWM | Wyjście częstotliwości PWM do sterowania sterownikiem LCD. |
| 9 | GND | Ziemia silnikowa |
| 10 | MIPI_DP0 | Pozytywny pin wejściowy pas danych MIPI-DSI 0 |
| 11 | MIPI_DNO | Pojazd danych MIPI-DSI 0 - przycisk wejściowy |
| 12 | GND | Ziemia silnikowa |
| 13 | MIPI_DP1 | Pozytywny pin wejściowy pas danych MIPI-DSI 1 |
| 14 | MIPI_DN1 | Pozycja MIPI-DSI w pasie danych 1 |
| 15 | GND | Ziemia silnikowa |
| 16 | MIPI_CLKP | Ścieżka danych MIPl-DSI z dwoma wpisami. |
| 17 | MIPI_CLKN | MIPI-DSI - pas danych |
| 18 | GND | Ziemia silnikowa |
| 19 | MIPI_DP2 | MIPI-DSI pas danych 2 pozytywny pin wejściowy |
| 20 | MIPI_DN2 | MIPI-DSI data lane 2 - negatywny pin wejściowy |
| 21 | GND | Wyrzuty mocy |
| 22 | MIPI_DP3 | Pozytywny pin wejściowy pasu danych MIPI-DSI 3 |
| 23 | MIPI_DN3 | MIPI-DSI data lane 3 - negatywny pin wejściowy |
| 24 | GND | Ziemia silnikowa |
| 25 | TP_INT | INT pin dla CTP ((NC)) |
| 26 | TP SDA | SDA pin dla CTP ((NC)) |
| 27 | TP_SCL | Wskaźnik SCL dla CTP ((NC)) |
| 28 | TP_RESET | Przesunięcie szpilki do TP ((NC)) |
| 29 | TP_VCl | Wynik wyników badań |
| 30 | TP_IOVCC | IOVCCpin dla CTP ((NC) |

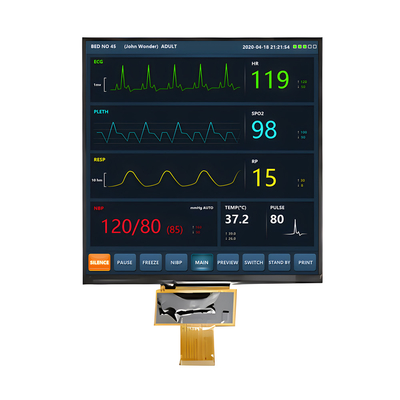

70,6 cali kwadratowy wyświetlacz TFT LCD 800x800 pikseli 1000 nitów Interfejs MIPI Obraz produktu
Zakłady produkcyjne i certyfikaty
Dlaczego wybrać nas?
1Zapewniamy rozwiązanie na zamówienie LCD Display
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?SAEF może spełniać wymagania LCD na zamówienie.
2. Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?SAEF może zapewnić niestandardowe i standardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługę wiązania powietrza i optycznego..
3Zaangażowanie w zapewnienie rzetelności jakości
SAEF posiada certyfikat ISO9001:2015 i ISO14000, spełniający wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4. Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
Skontaktuj się z nami
Chcielibyśmy dowiedzieć się o Waszych projektach, jeśli macie jakiekolwiek pytania, skontaktujcie się z nami pod adresem sales2@saef.com.cn
Słowo kluczowe wyszukiwania: tft 7,6 cali 800*800, 7,6" tft lcd, 7,6" tft lcd, 7,6" tft display, 7,6" 800*800 tft LCD display, 7,6" tft screen, TFT screen 7,6"
