Szczegóły Produktu:
|
| Produkt: | 2.8 cali wyświetlacz TFT | Rozstrzygnięcie: | 240*320 |
|---|---|---|---|
| Kierunek patrzenia: | 12:00 | Interfejs: | SPI |
| Układ scalony sterownika: | ILI9341V | Ekran dotykowy: | bez panelu dotykowego |
| Wymiary szkła nakrywkowego: | Możliwość dostosowania | Kod PIN: | 13 szpilów |
| Połączenie: | ZKP | Luminancja powierzchni: | 500 cd/m2 |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 2,8-calowy wyświetlacz TFT LCD,SPI seryjny interfejs wyświetlacz TFT LCD |
||
2.8 cali wyświetlacz TFT LCD 240x320 kropek TN SPI Interfejs Wprowadzenie produktu
Szybki przegląd produktu
Opis
SF-TC280P-8722B-N to 2,8-calowy moduł SPI TFT-LCD w trybie portretowym o rozdzielczości 240x320 pikseli.jego napięcie robocze ((Vdd) wynosi od 2.6V do 3.3V, typowa wartość 2,8V. Kierunek widzenia tego modułu wynosi 12 godzin i współczynnik kontrastu 400:1.
SF-TC280P-8722B-N to TFT-LCD w trybie portretowym o jasności 500 nits (typowa wartość). SF-TC280P-8722B-N może działać w temperaturach od -20 °C do +70 °C,jego temperatury przechowywania wahają się od -30°C do +80°CJest idealny do systemu drzwi bezpieczeństwa, mini odtwarzacza audio, monitora dla dzieci i innych urządzeń ręcznych.
2.8 cali wyświetlacz TFT LCD 240x320 kropek TN SPI Interfejs Rysunek produktu
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LEDK | Ja... | Katodę LED |
| 2 | LEDA | Ja... | Anodę LED |
| 3 | GND | Ja... | Ziemia silnikowa |
| 4 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 5 | RS | Ja... | W 4-line SPI, ten pin jest używany jako D/CX (data/komanda wyboru). |
| 6 | SCL | Ja... | W interfejsie seryjnym używane jest jako SCL. |
| 7 | Zresetowanie | Ja... | Ten pin jest używany do wyboru danych lub polecenia w równoległym interfejsie |
| 8 | SDO | Wpływ/wyjście | sygnał wyjściowy |
| 9 | SDA | Ja... | sygnał wejściowy |
| 10 | GND | Ja... | Ziemia silnikowa |
| 11 | VDD | Ja... | Zasilanie1.8V/2.8V Napięcie |
| 12 | VDD | Ja... | Zasilanie2.8V Napęd |
| 13 | GND | Ja... | Ziemia silnikowa |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | 12 | 15 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 3.0 | 3.2 | 3.4 | V | Jeśli=80MA | - |
| Prąd zasilający | Jeśli | - | 80 | 80 | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 256 | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 500 | - | Cd/m2 | Jeśli=80MA | Bez CTP |
| Jednorodność dla LCM | - | 80 | - | - | % | Jeśli=80MA | - |
| Kolor podświetlenia | Biały | ||||||
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 25 | - | Pani. | (1) ((2) | |
| 2 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
300 | 400 | - | - | (1) (((3) | |
| 3 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | 60 | - | Stopień | - | |
| θL | 60 | - | |||||||
| - Nie, nie. | Θ+ | - | 60 | - | |||||
| - Nie. | - | 45 | - | ||||||

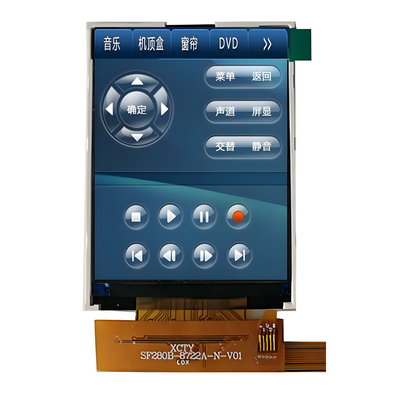

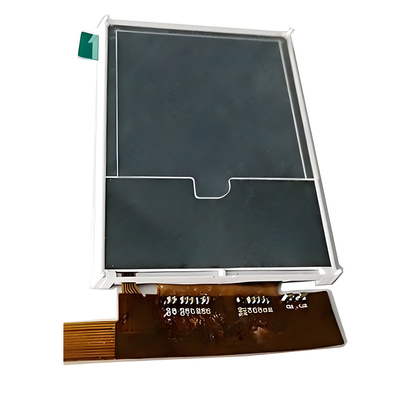

2.8 cali wyświetlacz TFT LCD 240x320 kropek TN SPI Interfejs Obraz produktu
