Szczegóły Produktu:
|
| Produkt: | 9-calowy wyświetlacz TFT RGB | Rozstrzygnięcie: | 800 RGB x 480 |
|---|---|---|---|
| Ekran dotykowy: | RTP | interfejs: | RGB |
| Luminancja powierzchni: | 400 cd/m2 (nitów) | Kierunek patrzenia: | 6H |
| Kod PIN: | 50 pinów | Wym. konturu: | 211,1 (szer.) × 126,5 (wys.) × 7,3 (gł.) (mm) |
| Obszar aktywny: | 201.8 (H) x 114.5 ((V) (mm) | Obsługa powierzchni: | Twarda powłoka (3H) |
| Wyświetlanie kolorów: | 16,7 mln | Połączenie: | ZIF |
| Temperatura robocza: | -20℃ do +70℃ | Temperatura przechowywania.: | -30℃ do +80℃ |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Ekran 9 cali urządzenia kosmetycznego,800x480 Ekran wyświetlacza urządzeń kosmetycznych,Ekran wyświetlacza urządzenia RTP Beauty |
||
9 cali TFT LCD 800x480 z RTP Wprowadzenie produktu
SFTO900SH-7170A4T to wyświetlacz LCD TN TFT o wysokiej jasności 800 × 4800.Ten moduł TFT wykorzystuje technologię TN, z typowym stosunkiem jakości 4:3 i szerokim kątem widzenia (70/70/50/70 stopni), który ma dobrą przewagę kosztową i zwiększa wrażenia wizualne klientów z jego produktów.
Dodatkowo SFTO900SH-7170A4T oferuje trzy cechy produktu: wysoką jasność (1000 cd/m2), wysoki kontrast (800:1) i anty-odblaskowość.Funkcje te poprawiają wyświetlanie obrazu w złożonych warunkach oświetleniowych, zwiększając wrażenia wizualne produktów klientów w różnych warunkach.
Moduł TFT przyjmuje interfejs RGB o 24 bitach (złącze Hirose FT12A-50S-0.5H).Jest szeroko stosowany w przyrządach i licznikach, urządzeniach Bueaty, urządzeniach GPS, terminalach POS, czytnikach gotówki, skanerach,automatyka domowa, połączenia konferencyjne, analizatory, urządzenia gospodarstwa domowego, automatyka domowa i systemy bezpieczeństwa.
Cechy
| Pozycja | Specyfikacja |
| Rozmiar LCD | 90,0 cala (diagonalnie) |
| Element sterownika | a-Si aktywna macierza TFT |
| Rozstrzygnięcie | 800 × 3 ((RGB) × 480 |
| Tryb wyświetlania | Zazwyczaj biały, przenośny |
| Wskazówka | 0.0825 ((W) × 0.2327 ((H) mm |
| Obszar aktywny | 198.000(W) × 111,696 ((H) mm |
| Rozmiar modułu | 211.1 ((W) × 126,5 ((H) × 5,9 ((D) mm |
| Wielkość modułu ((z RTP) | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) mm |
| Obsługa powierzchni | Przeciwświetlenie |
| Układ kolorystyczny | Pas RGB |
| Interfejs | RGB |
| W kierunku widzenia ((Grey Inversion) | 6 o'clock |
| Zużycie mocy światła tylnego | 2.046W ((Typowy.) |
| Zużycie mocy paneli | 0.360W ((Typ.) |
| Waga | TBD |

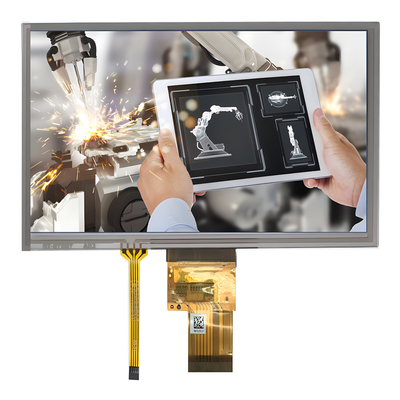

9 cali TFT LCD 800x480 z RTP ProduktRysunek
Maksymalne ratingi bezwzględne
|
Pozycja |
Symbol |
Wartości |
Jednostka |
Uwaga |
|
| Min. | Max, proszę. | ||||
|
Napięcie zasilania |
DVDD | - 0.3 | 5.0 | V | |
| AVDD | - 0.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - Dwanaście.0 | - Dwa.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Temperatura działania Temperatura przechowywania |
TOP | -20 | 70 | °C | |
| TST | - 30 | 80 | °C | ||
| Wzrost napięcia | VR | - | 1.2 | V | Każde oświetlenie LED |
| Prąd LED do przodu | Jeżeli | - | 25 | mA | Każda LED |
Obecne zużycie
(GND=AVSS=0V)
|
Pozycja |
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Typowy. | Max, proszę. | ||||
|
Prąd dla sterownika |
IGH | - | 0.3 | 1 | mA | VGH = 17,0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3,3 V | |
| IAVDD | - | 32 | 50 | mA | AVDD = 10,4 V | |
Warunki jazdy podświetlone
|
|
Symbol |
Wartości |
Jednostka |
||
| Min. | Typowy. | Max, proszę. | |||
| Napięcie dla podświetlenia LED | VL | 8.4 | 9.3 | 10.2 | V |
| Prąd dla podświetlenia LED | IL | 198 | 220 | 242 | mA |
| Czas trwania diody | - | 40,000 | - | - | Kr. |
Definicja szpilki
| Nie, nie, nie. | Symbol | W / O | Funkcja |
| 1 | VLED | - | Pojemność dla podświetlenia LED |
| 2 | VLED | - | Pojemność dla podświetlenia LED |
| 3 | GLED | - | Powierzchnia dla podświetlenia LED |
| 4 | GLED | - | Powierzchnia dla podświetlenia LED |
| 5 | GND | P | Ziemia silnikowa |
| 6 | VCOM | Ja... | Powszechne napięcie |
| 7 | DVDD | P | Zasilanie obwodów cyfrowych |
| 8 | Moduł | Ja... | Wybór trybu DE/SYNC |
| 9 | DE | Ja... | Wprowadzenie danych |
| 10 | VS | Ja... | Wprowadzenie synchronizacji pionowej |
| 11 | HS | Ja... | Horyzontalny wpis synchronizacji |
| 12 - 19 | B7 - B0 | Ja... | Niebieskie dane (MSB) |
| 20 - 27 | G7 - G0 | Ja... | Zielone dane (MSB) |
| 28 - 35 | R7 | Ja... | Czerwone dane (MSB) |
| 36 | GND | P | Ziemia mocy |
| 37 | DCLK | Ja... | Przykład zegara |
| 38 | GND | P | Ziemia mocy |
| 39 | L/R | Ja... | Wybór lewy / prawy |
| 40 | U/D | Ja... | Wybór w górę/dolę |
| 41 | VGH | P | Brama WŁASNOŚCI |
| 42 | VGL | P | Włókno bramy OFF |
| 43 | AVDD | P | Moc dla obwodu analogowego |
| 44 | Zresetowanie | Ja... | Globalny pin resetowy. |
| 45 | NC | - | Brak połączenia. |
| 46 | VCOM | Ja... | Powszechne napięcie |
| 47 | DITHB | Ja... | Funkcja dyterująca |
| 48 | GND | P | Ziemia mocy |
| 49 | NC | - | Brak połączenia. |
| 50 | NC | - | Brak połączenia. |

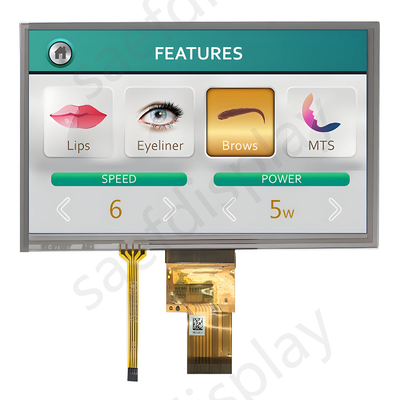

9 cali TFT LCD 800x480 z RTP ProduktZdjęcie
Badanie niezawodności
| Element testowy |
Warunki badania
|
Kontrola po badaniu |
| Działanie w wysokiej temperaturze | 85°C przez 96 godzin |
Po zakończeniu badania badane próbki LCD należy umieszczać w warunkach o normalnej temperaturze i wilgotności w pomieszczeniu przez 2-4 godziny lub dłużej przed funkcjonalną i wizualną inspekcją.Próbki nie mogą mieć następujących wad: 2Każdy badany moduł może być wykorzystany tylko do jednego z projektów testowych. |
| Działanie w niskich temperaturach | -30°C przez 96 godzin | |
| Przechowywanie w wysokiej temperaturze | 85°C przez 96 godzin | |
| Przechowywanie w niskiej temperaturze | -30°C przez 96 godzin | |
| Działanie w wysokiej temperaturze Działanie w wilgotności | 60°C, 90%RH przez 72 godziny | |
| Wstrząs cieplny | -10°C ((30min) ~+25°C ((5min) ~+60°C ((30min) przez 10 cykli | |
| Badanie drgań (bez działania) |
Częstotliwość: 10~55Hz Amplituda:1.0 mm Czas przebicia: 11 min Okres badania: 6 cykli dla każdego kierunku X, Y, Z |
|
| Badanie prądu statycznego | Dotyk ±4KV, dotyk powietrza ±8KV |
