Szczegóły Produktu:
|
| Kluczowe słowa: | 7-calowy wyświetlacz TFT LCD LVDS | Ekran dotykowy: | bez |
|---|---|---|---|
| Rozstrzygnięcie: | 1024*600 | szklana pokrywa: | ODM |
| interfejs: | LVDS | Luminancja powierzchni: | 1000 cd/m2 |
| Temperatura robocza: | -30 do +80℃ | Temperatura przechowywania.: | -30 do +85 ℃ |
| Żywotność diody LED: | 40 000 godzin | Liczba pinów: | 20 PINÓW |
| Panel sterowania: | Z | Kierunek patrzenia: | Wszystkie kąty widzenia |
| Podkreślić: | 7-calowy wyświetlacz TFT klasy przemysłowej,1000-calowy wyświetlacz TFT klasy przemysłowej |
||
7" LVDS TFT LCD 20 pinów Wprowadzenie produktu
Model nr. :SFTO700SH-7168A10-N
Model SFTO700SH-7168A10-N to 7-calowy interfejs LVDS (Low Voltage Differential Signaling) kolorowy wyświetlacz TFT LCD o aktywnej matrycy obsługujący rozdzielczość 1024x600 kropek.Ten wyświetlacz TFT klasy przemysłowej jest modułem ekranu LCD typu IPS o wysokiej jasności (1000 nits)Moduł posiada szeroki kąt widzenia dzięki panelowi IPS, który jest obecnie jedną z najpopularniejszych technik na rynku.2144 ((H) ×85.92(V) mm. Ten monitor TFT obsługuje interfejs LVDS. Dzięki powierzchniek wyświetlających przeciwbłysk ekran nie odbija światła i utrzymuje lepszą jakość obrazu w świetle słonecznym,odpowiednie do zastosowania na zewnątrz.
Napięcie napędowe waha się od 3,0 V do 3,6 V; typowa wartość wynosi 3,3 V. Działa w zakresie temperatury od -30 do +80 °C, temperatura przechowywania waha się od -30 do +85 °C.
Ogólne specyfikacje
|
Nie, nie, nie. |
Pozycja | Specyfikacja | Jednostka |
| 1 | Rozmiar panelu | 7 | Calownik |
| 2 | Liczba pikseli | 1024 × 3 ((RGB) × 600 | piksele |
| 3 | Obszar aktywny | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | Wskaźnik pikseli | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | Wymiar zarysu | 165 ((H) × 100 ((V) × 5,7 ((D) | mm |
| 6 | Układ pikseli | RGB - pas | - |
| 7 | Tryb wyświetlania | IPS z normalnie czarnym | - |
| 8 | Kierunek widzenia | WSZYSTKIE W kierunku widzenia | - |
| 9 | Wyświetlanie koloru | 16.7M | - |
| 10 | Interfejs | LVDS | - |
| 11 | Podświetlenie | Biała dioda LED | - |
| 12 | Jasność | 1000 | cd/m2 |
| 13 | IC napędu | - | - |
| 14 | Temperatura działania | -30~80 | oC |
| 15 | Temperatura przechowywania | -30~85 | oC |
| 16 | Waga | 116 ((Typowy) | g |

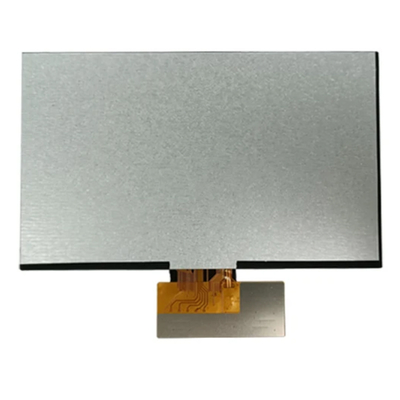

IPS TFT LCD 7" LVDS 1000nits 1024x600dots ProduktRysunek
Definicja szpilki
|
Szpilka Nie, nie, nie. |
Symbol | Wpływ/wyjście | Funkcja |
| 1 | VDD | P | Zapewnienie zasilania VDDIN=3,3V |
| 2 | VDD | P | Zapewnienie zasilania VDDIN=3,3V |
| 3 | LED_EN | Ja... | Zapewnienie zasilania VDDIN ((3.3~5.0V) |
| 4 | GND | P | Powierzchnia |
| 5 | RXIN0N | Ja... | Dane o różnicy 0-LVDS |
| 6 | RXIN0P | Ja... | Dane o różnicach 0+LVDS |
| 7 | GND | P | Powierzchnia |
| 8 | RXIN1N | Ja... | Dane różnicowe 1-LVDS |
| 9 | RXIN1P | Ja... | Dane różnicowe 1+LVDS |
| 10 | GND | P | Powierzchnia |
| 11 | RXIN2N | Ja... | Dane różnicowe 2-LVDS |
| 12 | RXIN2P | Ja... | Dane różnicowe 2+LVDS |
| 13 | GND | P | Powierzchnia |
| 14 | RX_CLKN | Ja... | - Wprowadzenie różnicowego zegara LVDS |
| 15 | RX_CLKP | Ja... | +Wstęp różnicowego zegara LVDS |
| 16 | GND | P | Powierzchnia |
| 17 | RXIN3N | Ja... | Wprowadzenie różnicowego zegara 3-LVDS |
| 18 | RXIN3P | Ja... | Wprowadzanie różnicowego zegara 3+LVDS |
| 19 | PWM | Ja... | Jasność światła tylnego:stosować sygnał napięcia prądu stałego od 0,7V do 1,4V |
| 20 | VLED | P | Zapewnienie zasilania VLED=5~12V ((typ.) |
Typowe warunki eksploatacji
| Pozycja | Symbol | Wartości | Jednostka | |||
| Min. | Typowy. | Max, proszę. | ||||
| Digitalne napięcie zasilania | VDD | 3 | 3.3 | 3.6 | V | |
| Zasilanie LED | VLED | 4.8 | 5 | 12 | V | |
| IC zasilania zapewnia napięcie | AVEE | -6 | - 5 | - Cztery.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| Układ sterowania IC zapewnia napięcie wewnętrznie | VGH | 9 | - | 20 | V | |
| VGL | -20 | - | -9 | V | ||
| Napięcie sygnału wejściowego | Niski poziom | VIL | 0 | - | 0.3*VDD | V |
| Wysoki poziom | HIV | 0.7*VDD | - | VDD | V | |
Specyfikacje podświetlenia
| Pozycja | Symbol | Wartości | Jednostka | Uwaga | ||
| Min. | Typowy. | Max, proszę. | ||||
| Włókno przednie | VF | 19.6 | 21 | 23.1 | V | |
| Prąd prądowy | Jeśli | 55 | 60 | 65 | mA | IF=20mA/1 chip |
| napięcie sygnału PWM | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| Częstotliwość wyjściowa PWM | PWM_f | - | 200 | 20K. | Hz | - |
| Włączyć LED | EN_h | 2.6 | 3.3 | 3.6 | V | - |
| Wymagania | 0 | - | 0.4 | - | ||
Specyfikacje optyczne
| Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
| Min. | Typowy. | Max, proszę. | |||||
| Vikąt przesuwania | Ty... | CR≥10 | - | 85 | - | stopień | |
| ΘD | - | 85 | - | ||||
| ŚL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Czas reakcji | TON+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Normalne | |||||||
| oglądanie | |||||||
| kąt | |||||||
| Wskaźnik kontrastu | CR | 400 | 500 | - | - | ||
| Światłość | L | 1000 | - | cd/m2 | |||
| Jednorodność jasności | YU | 70 | 75 | - | % | ||
| Chromatyczność kolorów (CIE1931) | Biały | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Czerwony | RX | - | - | - | |||
| RY | - | - | - | ||||
| Zielona | GX | - | - | - | |||
| GY | - | - | - | ||||
| Niebieski | BX | - | - | - | |||
| By | - | - | - | ||||

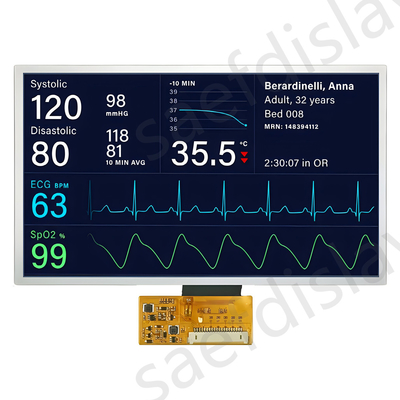

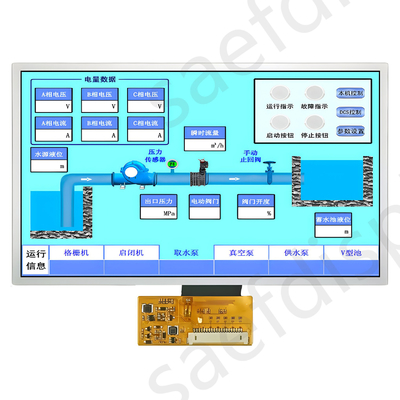

IPS TFT LCD 7" LVDS 1000nits 1024x600dots Produkt IMagia
