Szczegóły Produktu:
|
| Produkt: | 1,54-calowy wyświetlacz TFT LCD | Ekran dotykowy: | bez |
|---|---|---|---|
| Rozstrzygnięcie: | 240x240 kropek | szklana pokrywa: | Dostosowywalne |
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | interfejs: | Interfejs SPI |
| Kod PIN: | 10 pinów | Połączenie: | Wtykanie |
| Luminancja powierzchni: | 250 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | Interfejs SPI Wyświetlacz kwadratowy LCD,240*240 kropek kwadratowy wyświetlacz LCD,1.54 cali kwadratowy wyświetlacz LCD |
||
IPS TFT 1,54 cala, SPI TFT LCD 1,54 cala Wprowadzenie produktu
Kwadratowy wyświetlacz oznacza specjalny produkt LCD o współczynniku widoczności 1:1, które mogą być dostosowane i wycięte zgodnie z projektem klienta.długą żywotność wyświetlaczaSAEFDISPLAY może dostarczać kwadratowe wyświetlacze o rozmiarach 0,85 ", 1,3", 1,33 ", 1,4", 1,44 ", 1,54 ", 3,95 ", 4" i 7,6 ", które są częściej stosowane w urządzeniach przenośnych,urządzenia inteligentnego domu, oraz innych specjalnych środowisk instalacyjnych.
SFTO154JY-7166AN to kolorowy kwadratowy wyświetlacz TFT LCD o przekątnej 1,54 cali i rozdzielczości 240x240.co sprawia, że użytkownicy mogą programować i korzystaćRozmiar modułu SFTO154JY-7166AN wynosi 31,52 x 33,72 mm, a rozmiar powierzchni aktywnej 27,72 x 27,72 mm. Kontrolowany jest przez ST7789P3, z zakresem napięcia zasilania logicznego od 3,0 V do 3,6 V.
Ten kwadratowy LCD TFT może działać w zakresie temperatury od -20 °C do +70 °C, a jego zakres temperatury przechowywania wynosi od -30 °C do +80 °C.SFTO154JY-7166AN może być wyposażony w nowo zaprojektowany wyświetlacz dotykowy o odporności (RTP) lub wyświetlacz dotykowy o pojemności.
Cechy
| Pozycja | Specyfikacja | Jednostka |
| Tryb wyświetlania | Zazwyczaj czarny, nadający. | / |
| Kierunek widzenia | Wszystkie | / |
| Kolory | 262K | / |
| IC napędu | ST7789 | / |
| Typ interfejsu | 4 SPI drutu | / |
| Rysunek wymiarowy | 31.52 ((W) x 33.72 ((H) x 1.94 ((T) |
mm |
| Obszar aktywny LCD | 27.72 ((W) x 27.72 ((H) |
mm |
| Rozstrzygnięcie | 240 RGB ((H) x 240 ((V) | piksele |
| Wskaźnik pikseli | 0.1155 ((W) x 0.1155 ((H) |
mm |

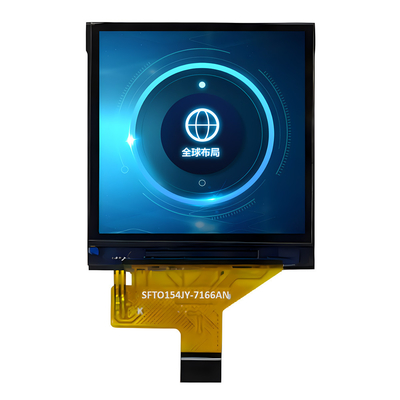

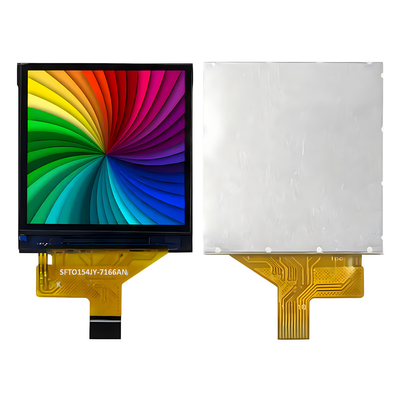

IPS TFT 1,54 cala, SPI TFT LCD 1,54 calaRysunek produktu
Definicja szpilki
|
Nie. |
Symbol | Opis |
| 1 | GND | Powierzchnia |
|
2 |
D/C |
Zarejestruj wybrany pin D/C = ∆ 1 ∆: Wyświetlanie danych. D/C = ≈ 0 ≈: dane dowodzenia. |
| 3 | CS |
Wybierz szpilkę (włączyć) |
| 4 | SCL | Szpilka zegarowa seryjna |
| 5 | SDA | Wprowadzenie / wyjście danych seryjnych |
| 6 | Zresetowanie | LCM Reset pin |
| 7 | Wpływ | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
| 8 | GND | Powierzchnia |
| 9 | LEDA | Anodę podświetlenia |
| 10 | LEDK | Katodę podświetlenia |
Maksymalne ratingi
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
| Światłość |
- Tak. |
250 |
- Tak. |
Cd/m2 |
Specyfikacje optyczne
| Parametry | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | ||
|
Zakres kąta widzenia |
Horyzontalny | Θ3 |
CR>10 |
75 | 80 | - | Deg. | |
| Θ9 | 75 | 80 | - | Deg. | ||||
| Pionowa | Θ12 | 75 | 80 | - | Deg. | |||
| Θ6 | 75 | 80 | - | Deg. | ||||
| Wskaźnik kontrastu |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| Przekaźność | Tr |
- |
4.6 | 5.4 |
- |
% | ||
| Różnorodność kolorów |
CG |
- |
45 |
50 |
- |
% | ||
|
Reprodukcjaw kolorze |
Czerwony |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| Ry | 0.300 | 0.282 | 0.660 | - | ||||
|
Zielona |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| Gy | 0.514 | 0.544 | 0.574 | - | ||||
|
Niebieski |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| /Przez | 0.125 | 0.155 | 0.185 | - | ||||
| Biała chromatyczność | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Wy | 0.304 | 0.334 | 0.364 |
- |
||||
| Czas reakcji | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

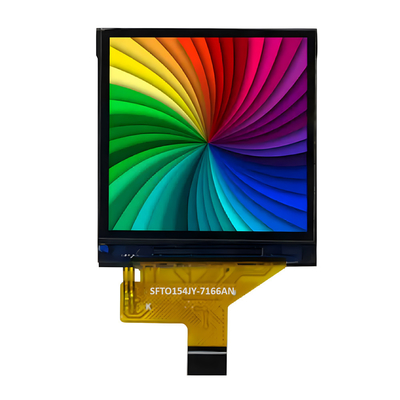

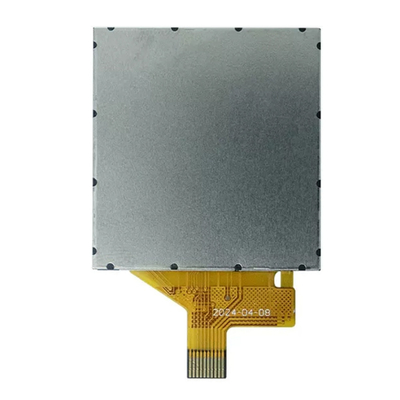

IPS TFT 1,54 cala, SPI TFT LCD 1,54 calaObraz produktu
Warunek badania niezawodności
| - Nie, nie. |
Pozycja |
Warunki | Kryterium |
|
1 |
Wysoka temperatura(Badanie nieczynne) |
80°C*240 godzin |
Brak wad Funkcja operacyjna w temperaturze pokojowej Dopuszczalne (.IDD LCM przed i po badaniu powinien być zgodny ze specyfikacją
|
|
2 |
Niska temperatura(Badanie nieczynne) |
-30°C*240 godzin |
|
|
3 |
Badanie nieczynne przy wysokiej temperaturze i wilgotności |
60°C*90%RH*240Hrs | |
|
4 |
Działanie w wysokiej temperaturze Badanie
|
70°C*240 godzin |
|
|
5 |
Praca w niskich temperaturachBadanie |
-20°C*240 godzin |
|
| 6 | Badanie wstrząsu cieplnego | -20 °C(30 min) <>70 °C(30 min) * 10CYKLÓW |
