Szczegóły Produktu:
|
| Produkt: | 10,3 cala TFT+PCB | PCB: | PCB z siedmiorzędowym szpilkiem |
|---|---|---|---|
| Rozstrzygnięcie: | 240x240 kropek | szklana pokrywa: | Dostosowywalne |
| Kierunek patrzenia: | IPS Free Kąt widzenia | interfejs: | Interfejs SPI |
| Kod PIN: | 7 pinów | Połączenie: | Pin nagłówka |
| Luminancja powierzchni: | 250 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | 1.3" Ekran TFT LCD,Wyświetlacz LCD 240x240 TFT,Moduł wyświetlacza LCD SPI |
||
1.3-calowy moduł TFT LCD, 240x240 IPS 65K Full Color 3.3V z interfejsem SPI,
51 STM32 Ar duino Rutyny dla DIY
SPI to serial chip to wielofunkcyjny chip, który może konwertować sygnały interfejsu SPI na sygnały seryjne, które mogą być używane do podłączenia urządzeń zewnętrznych i osiągnięcia komunikacji z nimi.SPI do serii chipy port mają zalety przenoszenia wysokiej prędkości, niskie zużycie energii i łatwość użytkowania, mogą być stosowane w takich scenariuszach zastosowań, jak sprzęt komputerowy, urządzenia gospodarstwa domowego i sterowanie przemysłowe.
Moduł wyświetlacza LCD TFT o pojemności 1,3 cala to 7-pin ekran wyświetlający z złączem seryjnym SPI.Dlatego, każdy węzeł jest stosunkowo niezależny i może być ciągle sterowany, co nie tylko poprawia szybkość reakcji wyświetlacza, ale także umożliwia precyzyjne sterowanie.Wielkość punktu wyświetlania wynosi 240 * 240, posiada dwa tryby wyświetlania: poziomy i pionowy.Sterownik IC jest ST7789 z powierzchnią wyświetlania 23.4 * 23.4 mm; rozmiar modułu TFT: 27.5 * 39 mm.
Cechy
| Pozycja |
Zawartość |
| Numer części | SFTM130JY-7181AN |
| Rozmiar LCD | 1.3 cala ((Diagonalna) |
| Tryb wyświetlania | Zazwyczaj czarny |
| Rozstrzygnięcie | 240 ((H) RGB x 240 ((V) |
| Wskazówka | 00,0975 (H) x 0,0975 ((V) mm |
| Obszar aktywny | 23.4 ((H) x 23,4 (V) mm |
| Rozmiar modułu | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| Układ kolorystyczny | RGB Pas pionowy |
| Interfejs | SPI |
| IC napędu | ST7789 |
| Światłość | 250 (TYP) cd/m2 |
| Kierunek widzenia | Wszystkie widoki, IPS |
| Podświetlenie | 2 białe diody LED |
| Wykonująca temp. | -20°C ~ + 70°C |
| Temperatura przechowywania. | -30°C~+80°C |
| Waga | TBD |
Rysunek
Definicja szpilki
| Nie, nie, nie. | Nazwa | Wpływ/wyjście | Opis |
| 1 | Wpływ | P | Zapewnienie zasilania dla chipa, DC 3,3-5 V |
| 2 | GND | P | Powierzchnia |
| 3 | SCL | Ja... | Serial Clock Pin (SPI) |
| 4 | SDA | Wpływ/wyjście | Pin seryjnych danych (SPI) |
| 5 | RES# | Ja... | Zresetuj wejście sygnału. |
| 6 | D.C. | Ja... | Dane/Pin sterowania, SPI Choice/ Command Choice |
| 7 | BLK | Ja... | Kontrolowanie podświetlenia, domyślne pływanie, niski poziom wyłączony |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
| Prąd prądowy | Jeśli |
- Tak. |
20 |
- Tak. |
mA |
| Czas eksploatacji | - Tak. | - Tak. | 40000 |
- Tak. |
Godziny |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki pomiaru | Min. | Typowy. | Max, proszę. | Jednostka | |
| Czas reakcji | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Kąt widzenia |
θ |
φ = 0o | 25 oC | - | 80 | - |
Stopień |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Wskaźnik kontrastu | CR | - | 25 oC | 800 | - | - | |
| Kolor współrzędnej CIE | Biały | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Czerwony | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Zielona |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Niebieski |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Przepuszczalność (z polaryzatorem) | 4. 18 | 4.65 | % | ||||

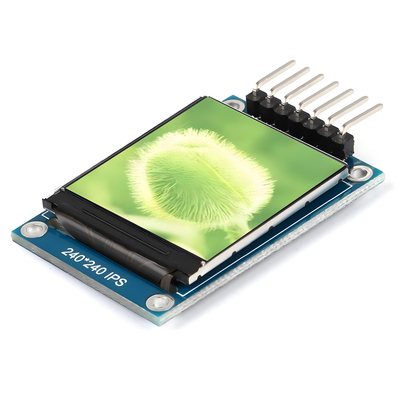

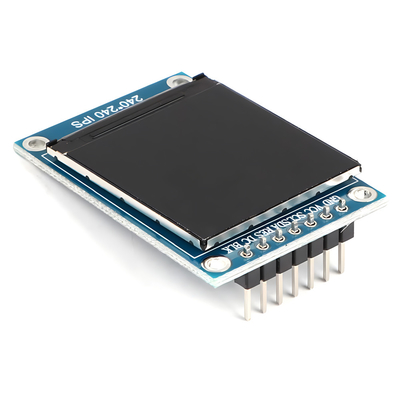

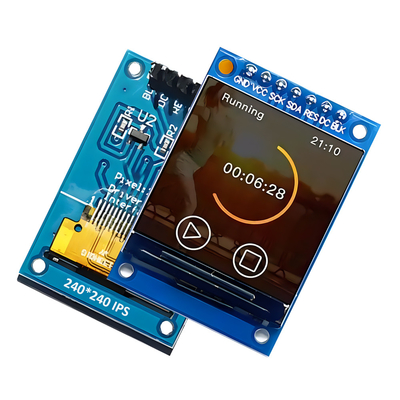

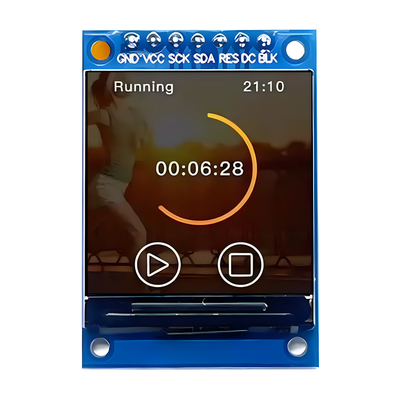

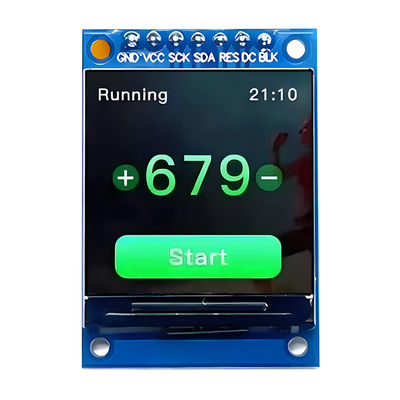

Obraz produktu
Sprawdzanie niezawodności
| Element testowy |
Warunki badania |
Kontrola po badaniu |
| Działanie w wysokiej temperaturze | 85°C przez 96 godzin |
Po zakończeniu badania badane próbki LCD należy umieszczać w warunkach o normalnej temperaturze i wilgotności w pomieszczeniu przez 2-4 godziny lub dłużej przed funkcjonalną i wizualną inspekcją.Próbki nie mogą mieć następujących wad: 2Każdy badany moduł może być wykorzystany tylko do jednego z projektów testowych. |
| Działanie w niskich temperaturach | -30°C przez 96 godzin | |
| Przechowywanie w wysokiej temperaturze | 85°C przez 96 godzin | |
| Przechowywanie w niskiej temperaturze | -30°C przez 96 godzin | |
| Działanie w wysokiej temperaturze Działanie w wilgotności | 60°C, 90%RH przez 72 godziny | |
| Wstrząs cieplny | -10°C ((30min) ~+25°C ((5min) ~+60°C ((30min) przez 10 cykli | |
| Badanie drgań (bez działania) |
Częstotliwość: 10~55Hz Amplituda:1.0 mm Czas przebicia: 11 min Okres badania: 6 cykli dla każdego kierunku X, Y, Z |
|
| Badanie prądu statycznego | Dotyk ±4KV, dotyk powietrza ±8KV |
