Szczegóły Produktu:
|
| Produkt: | 6,2-calowy wyświetlacz TFT RGB | Rozstrzygnięcie: | 1024x600 pikseli |
|---|---|---|---|
| Model nr.: | SFTO620BH-7180AN | Luminancja powierzchni: | 1000 cd/m2 (nits) |
| Ekran dotykowy: | bez | Kierunek patrzenia: | IPS, pełny kąt widzenia |
| Kod PIN: | 50 PIN-ów | Połączenie: | ZIF |
| interfejs: | RGB 24 bity | Żywotność diody LED: | 40 000 godzin |
| Wymiar zarysu: | 143,37 (szer.) × 87,13 (wys.) × 2,56 (gr.) (mm) | Szczyt:: | -30°C do +80°C |
| Obszar aktywny: | 137,47 (szer.) x 77,23 (wys.) (mm) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1000nits Przemysłowy ekran TFT,Przemysłowy wyświetlacz RGB TFT,6.2 cali przemysłowy wyświetlacz TFT |
||
** Pobierz arkusz danych **
6.2 Inch 1024*600 IPS TFT LCD RGB Interface Wprowadzenie produktu
Interfejs RGB jest tradycyjnym równoległym interfejsem. Przekazuje sygnały kanałów czerwonego, zielonego i niebieskiego oddzielnie,i wyświetla obraz poprzez syntezę sygnałów z tych trzech kanałów. Interfejs RGB ma cechy stabilnej transmisji sygnału i dokładnej reprodukcji kolorów. Jest odpowiedni do zastosowań o wysokich wymaganiach dotyczących kolorów, takich jak projektowanie przemysłowe,wyświetlacz reklamowy, itp. Koszt interfejsu RGB jest stosunkowo niski, a linie sygnałowe są liczne, co może zapewnić więcej sygnałów sterowania i ułatwić połączenie z różnymi urządzeniami sterowania.
Ten model SFTO620BH-7180AN wyposażony jest w 6,2-calowy diagonalny wyświetlacz interfejsu RGB, matrycę 1024 * 600 kropek i technologię IPS,umożliwiając użytkownikom doskonałe doświadczenie wizualne z różnych kątówJego napięcie robocze wynosi tylko 3V-3.6V, typowe napięcie 3,3V i jasność powierzchni 1000nits.Użytkownicy mogą dodać RTP lub CTP na ekranie wyświetlacza, aby zwiększyć efekt interakcji między człowiekiem a komputerem.
|
Charakterystyka
|
Wielkość | 6.2 cali |
| Rozstrzygnięcie | 1024 (horyzontalny) * 600 (wertikalny) | |
| Interfejs | 24BIT RGB | |
| Rodzaj połączenia | Złącze | |
| Głębokość koloru | 16.7M | |
| Rodzaj technologii | a-Si | |
| Wskaźnik rozmiaru pikseli (mm) | 0.13425x0.12872 | |
| Konfiguracja pikseli | RGB pas pionowy | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| IC sterownika LCD | - | |
| Kierunek widzenia | IPS, wszystkie kąty widzenia | |
| kierunek odwrócenia szarej skali | Wszystkie | |
|
Wyroby mechaniczne
|
LCM (W x H x D) (mm) | 143.37*87.13*2.56 |
| Obszar aktywny ((mm) | 137.472 x 77.232 | |
| Z/bez TSP | Bez TSP | |
| Masa (g) | TBD | |
| Numery LED | 20LED |
6.2 cali 1024*600 IPS TFT LCD RGB Interfejs Rysunek produktu
Opis interfejsu
| Nie. | Symbol | Funkcja |
| 1,2 | VLED+ | Moc dla podświetlenia LED (anody) |
| 3,4 | VLED- | Pojemność dla podświetlenia LED (katody) |
| 5 | GND | Ziemia silnikowa |
| 6 | NC | Nie podłączono |
| 7 | DVDD | Siła cyfrowa |
| 8 | NC | Nie podłączono |
| 9: | DE | Sygnał aktywacji danych. |
| 10 | VSD | Wprowadzenie synchronizacji pionowej, ujemna biegunowość |
| 11 | HSD | Wprowadzenie horyzontalnej synchronizacji. |
| 12-19 | B7-R0 | Dane niebieskie |
| 20-27 | G7-G0 | Dane zielone |
| 28-35 | R7-R0 | Czerwone dane |
| 36 | GND | Powierzchnia |
| 37 | DCLK | Sygnał kolkowy |
| 38 | GND | Wyświetlacz włączony/wyłączony |
| 39 | SHLR | Lewa lub prawa kontrola wyświetlacza |
| 40 | UPDN | Kontrola wyświetlacza w górę / w dół |
| 41 | NC | Nie podłączono |
| 42 | NC | Nie podłączono |
| 43 | VPP | Władza OTP ((+7,8V) |
| 44 | RSTB | Globalny pin resetowania. Aktywne niskie, aby wejść w stan resetowania. Resetowanie OTP Sugeruj połączenie z obwodu resetowania RC dla stabilności. Normalnie pociągnij wysoko. (R = 10KΩ, C = 1μF) |
| 45 | SCL | OTP Wprowadzenie zegara seryjnego |
| 46 | NC | Nie podłączono |
| 47 | NC | Nie podłączono |
| 48 | GND | Ziemia silnikowa |
| 49 | SDA | OTP Wprowadzenie danych seryjnych |
| 50 | CS | OTP Chip wybierz pin |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Min. | Max. | Jednostka |
| Napięcie zasilania | VDD | - 0.3 | 5.0 | V |
| Napięcie sygnału wejściowego | Wino | - 0.3 | VDD+0.3 | V |
| Napięcie wyjściowe logiczne | VOUT | - 0.3 | VDD+0.3 | V |
| Temperatura pracy | TOPR | - 30 | 80 | °C |
| Temperatura przechowywania | TSTG | - 30 | 80 | °C |
Światło tylne
| Pozycja | Symbol | Min. | TYP | Max. | Jednostka |
| Prąd LED | Jeżeli | - | 100 | - | mA |
| Zużycie energii | - | - | mW | ||
| Włókno LED | VF | - | 24 | - | V |
| Czas trwania LED | WBL | 25000 | - | Kr. |
Charakterystyka optyczna
| Pozycje | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | |
|
Kąty widzenia |
θT |
Centrum CR≥10 |
- | 80 | - |
Stopień. |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| Wskaźnik kontrastu | CR | Θ = 0 | 800 | 1000 | - | - | |
| Czas reakcji | Tony | 25.C | - | 30 | 35 | ms | |
| Toff | - | - | - | ||||
|
Chromatyczność |
Biały | XW |
Światło włączone |
- | 0.309 | - | - |
| YW. | - | 0.347 | - | - | |||
| Czerwony | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| Zielona | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| Niebieski | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| Jednorodność | U | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| Światłość |
L |
800 | 900 | 1100 | |||

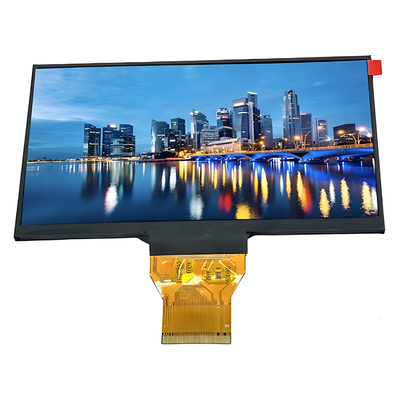

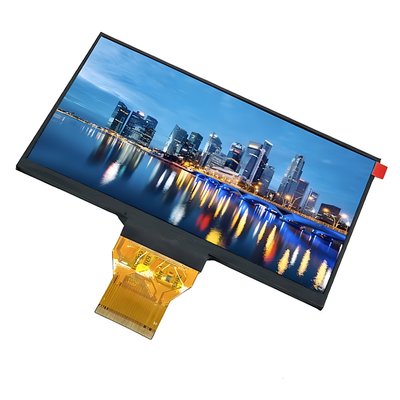

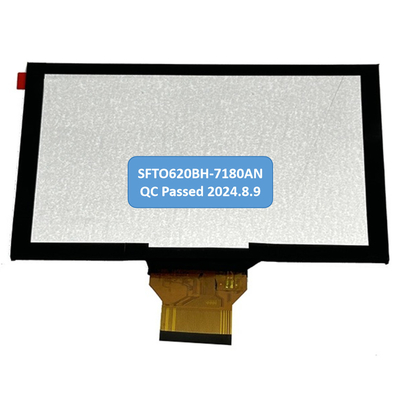

6.2 cali 1024*600 IPS TFT LCD RGB Interface Obraz produktu
Badania środowiskowe i niezawodności
| - Nie, nie. | Element testowy | Warunki | Wskazania |
|
1 |
Działanie w wysokiej temperaturze |
Ts= +80°C, 240 godzin |
Uwaga 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Działanie w niskich temperaturach | Ta= -30°C, 240 godzin | Uwaga 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Przechowywanie w wysokiej temperaturze | Ta= +80°C, 240 godzin | IEC60068-2-2 GB2423. 2-89 |
| 4 | Przechowywanie w niskiej temperaturze | Ta= -30°C, 240 godzin | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Przechowywanie w warunkach wysokiej temperatury i wilgotności | Ta= +60°C, 90% RH max, 160 godzin |
IEC60068-2-3 GB/T2423.3-2006 |
|
6 |
Wstrząs cieplny (brak działania) |
-30°C 30 min ~ +80°C 30 min Czas zmiany: 5 min, 30 cykli |
Zacznij od zimna. temperatury, kończy się wysoka temperatura IEC60068-2-14, GB2423.22-87 |
|
7 |
Rozładowanie elektrostatyczne (operacja) |
C=150pF, R=330 Ω, 5 punktów/panel Powietrze: ±8KV, 5 razy; Kontakt: ±4KV, 5 razy; (środowisko: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Wibracje (Nieczynność) |
Zakres częstotliwości: 10~55Hz, Uderzenie: 1.mm Przesunięcie: 10Hz~55Hz~10Hz 2 godziny w każdym kierunku X.Y.Z. (stan opakowania) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Wstrząs (nieczynność) |
60G 6 ms, ± X, ± Y, ± Z 3 razy w każdym kierunku |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Badanie upuszczania opakowania |
Wysokość: 80 cm, 1 róg, 3 krawędzie, 6 powierzchni |
IEC60068-2-32 GB/T2423.8-1995 |
