Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz TFT o przekątnej 11,3 cala | Rozstrzygnięcie: | 440x1920 |
|---|---|---|---|
| interfejs: | MIPI | Układ scalony sterownika: | SC7707 |
| Luminancja powierzchni: | 520 cd/m2 (nity) | Ekran dotykowy: | - Nie, nie. |
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | Żywotność diody LED: | 40 000 godzin |
| Orzecznictwo: | ISO9001:2015 / ISO14000:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 110,3-calowy przemysłowy ekran TFT,520cd/M2 Przemysłowy wyświetlacz TFT |
||
Pobierz arkusz danych
SFTO1130GX-7220AN Specyfikacja.pdf
O tym przedmiocie.SFTO1130GX-7220AN
wyświetlacz TFT klasy przemysłowej z ekranem o wymiarze 11,3 cala i możliwością wyświetlania kolorów 16,7 M (w przybliżeniu równoważnym pełnemu zakresowi kolorów RGB),o rozdzielczości 1920x440 pikseli i jasności 520cd/m2, jest wyświetlaczem o wysokiej rozdzielczości i wysokiej jasności, zaprojektowanym specjalnie dla środowisk przemysłowych.
Ten 11,3-calowy wyświetlacz TFT klasy przemysłowej jest idealnym wyborem dla aplikacji wymagających wyświetlacza o wysokiej rozdzielczości i interakcji z użytkownikiem ze względu na wysoką rozdzielczość, wysoką jasność,i charakterystyki szerokiego kąta widzenia.
Cechy
|
Pozycja |
Zawartość |
Jednostka |
| LCD | ||
| Rozmiar LCD | 11.3?? | Calownik |
| Rodzaj paneli | IPS | - Tak. |
| Tryb wyświetlania | Normalny czarny | - Tak. |
| Liczba kolorów | 16.7M | - Tak. |
| Kierunek widzenia | /Wszystko. | - Tak. |
| Podświetlenie | Biała dioda LED x16in Równoległy/ Seria | - Tak. |
| NTSC | 70% | - Tak. |
| Wskaźnik kontrastu | 1000 | - Tak. |
| Interfejs | MIPI 4Lanes | - Tak. |
| System sterowania | SC7707 | - Tak. |
| Wielkość pamięci RAM sterownika | RAM mniej | trochę |
| Światłość | 520 | cd/m2 |
| Wymiar zarysu | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| Obszar aktywny (W × H) | 57.948(H) x252.864 (V) | mm |
| Układ pikseli | Pas RGB | - Tak. |
| Waga | TBD | g |
| Liczba kropek | 440xRGBx1920 | Pixel |
| Wskaźnik rozmiaru pikseli | 43.9(H) *3*131.7(V) | - Tak. |
| Temperatura pracy | -20 ¢ +70 | °C |
| Temperatura przechowywania | -30 80 | °C |

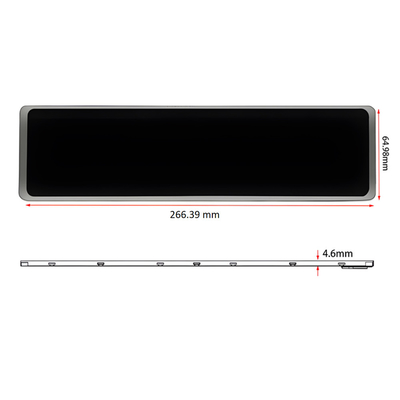

Rysunek mechaniczny
Opis szpilki
| Numer PIN. | SYMBOL | Funkcja |
| 1 | GND | Powierzchnia |
| 2 | DSI-D0P | DSI Dane różnicowe sygnały wejściowe (przewód danych0) |
| 3 | DSI-D0N | DSI Dane różniczkowe sygnały wejściowe (przewód danych 0). |
| 4 | GND | Powierzchnia |
| 5 | DSI-D1P | DSI Dane różniczkowe sygnały wejściowe (przewód danych 1) |
| 6 | DSI-D1N | DSI Dane różniczkowe sygnały wejściowe (przewód danych 1) |
| 7 | GND | Powierzchnia |
| 8 | DSI-CLK P | DSI CLOCK różnicowy sygnał wejściowy |
| 9 | DSI-CLK N | DSI CLOCK różnicowy sygnał wejściowy |
| 10 | GND | Powierzchnia |
| 11 | DSI-D2P | DSI Piny wejściowe sygnału różnicowego danych (przewód danych 2) |
| 12 | DSI-D2N | DSI Piny wejściowe sygnału różnicowego danych (przewód danych 2) |
| 13 | GND | Powierzchnia |
| 14 | DSI-D3P | DSI Dane różniczkowe sygnały wejściowe (przewód danych 3) |
| 15 | DSI-D3N | DSI Dane różniczkowe sygnały wejściowe (przewód danych 3) |
| 16-17 | GND | Powierzchnia |
| 18-19 | IOVCC (NC) | Zasilanie I/O (NC) |
| 20-23 | NC | NC |
| 24 | Zresetowanie | Zresetować Pin sygnału (z aktywacją Low) |
| 25-26 | NC | NC |
| 27 | GND | Powierzchnia |
| 28-29 | LEDK | Katodę LED o podświetleniu tylnym |
| 30 | GND | Powierzchnia |
| 31 | NC | NC |
| 32-33 | GND | Powierzchnia |
| 34 | NC | NC |
| 35-36 | LEDA | Anodę LED o podświetleniach. |
| 37 | GND | Powierzchnia |
| 38-39 | VDD | Zasilanie |
| 40 | NC | NC |
Charakterystyka podświetlenia
Biała dioda LED × 16 równoległych/seryjnych (Ta = 25°C)
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| Jednorodność | △Bp | - | 80 | - | - | % |
| Światłość dla LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

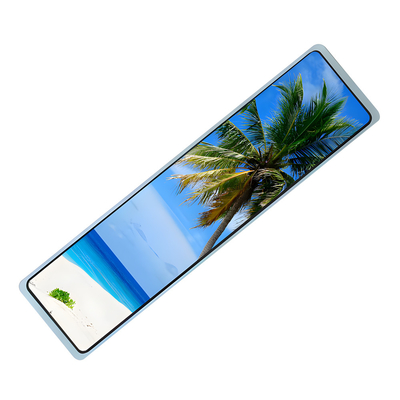

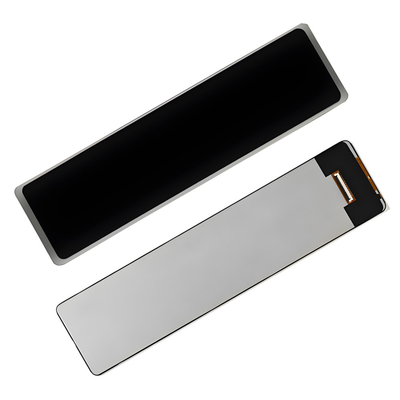

Obraz produktu
