Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz TFT o przekątnej 11,9 cala | Rozstrzygnięcie: | 1480x320 |
|---|---|---|---|
| interfejs: | MIPI | Układ scalony sterownika: | FL7705 |
| Luminancja powierzchni: | Minimum 800 cd/m2 | Ekran dotykowy: | - Nie, nie. |
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | Żywotność diody LED: | 40 000 godzin |
| Orzecznictwo: | ISO9001:2015 / ISO14000:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 16.7M kolorowy przemysłowy wyświetlacz TFT LCD,800 Nits przemysłowy wyświetlacz TFT LCD |
||
Pobierz arkusz danych
SFTO1190GX-7161AN Specyfikacja.pdf
O tym przedmiocie.SFTO1190GX-7161AN
Charakterystyka wyświetlacza
Wielkość: 11,9 cala
16.7M głębokości koloru
Rozdzielczość: 320 × 1480
Światłość: 800 cd/m2 (min)
Kontrast: 900
Poziom pokrycia gamy kolorów: 65%
Przeciwdziałanie zakłóceniom elektromagnetycznym
Niskie promieniowanie, niskie zużycie energii, wysoka stabilność
Scenariusze zastosowań
Kontrola przemysłowa
Przemysł energetyczny
Produkcja samochodów
Opis
11,9-calowy przemysłowy wyświetlacz TFT LCD o rozdzielczości 1480 x 320 pikseli i 167 milionów kolorów to wydajne rozwiązanie wyświetlanie zaprojektowane do różnych zastosowań przemysłowych i handlowych, gdzie jasność wizualna i trwałość są niezbędneOto szczegółowy opis tego produktu:
1Specyfikacje wyświetlania:
- Rozmiar: 11,9 cala, oferujący duży obszar wyświetlania dla szerokiego zakresu zastosowań.
- Rozdzielczość: 1480 x 320 pikseli, zapewniająca ostry obraz i wyświetlenie tekstu, odpowiedni do zastosowań wymagających szczegółowego wyjścia wizualnego.
2. Możliwość kolorystyki:
- Wspiera 16,7 miliona kolorów, co jest blisko pełnego zakresu kolorów RGB, umożliwiając żywe i realistyczne odtwarzanie obrazu.
3Jasność:
- Dzięki poziomowi jasności 800 nitów wyświetlacz jest widoczny w jasnych warunkach, co czyni go idealnym do użytku w warunkach przemysłowych o wysokim oświetleniu otoczenia.
4Wskaźnik kontrastu:
- Te 11,9-calowe przemysłowe LCD TFT oferują zazwyczaj wysoki współczynnik kontrastu 900, zapewniając głębokie czarne i jasne białe dla przejrzystych, czytelnych obrazów.
5- Widok:
- Przemysłowe LCD TFT często mają szerokie kąty widzenia, zapewniając spójny kolor i jasność z wielu perspektyw.
6. Typy interfejsów:
- Wyświetlacz obsługuje interfejs MIPI.
7Środowisko operacyjne:
- Zaprojektowany do zastosowań przemysłowych, wyświetlacz o przekątnej 11,9" może działać w szerokim zakresie temperatur od -20 do 70°C, zapewniając niezawodną wydajność w trudnych warunkach.
8Trwałość:
- Zbudowany, by wytrzymać trudności ciągłej pracy, nadający się do 24/7 użytku w wymagających środowiskach.
9. zastosowania:
- Idealne do automatyki przemysłowej, paneli sterowania, sprzętu medycznego, sygnalizacji cyfrowej, węzłów transportowych,i systemów monitorowania bezpieczeństwa, w których wymagany jest wysoki poziom szczegółowości wizualnej i trwałość.
10Usługi personalizacji:
- możliwości dostosowania mogą być dostępne w celu zaspokojenia specyficznych potrzeb klienta, takich jak specyficzne wymagania dotyczące interfejsu lub dodatkowe funkcje.
Ten 11,9-calowy przemysłowy wyświetlacz TFT LCD jest doskonałym wyborem dla aplikacji wymagających wysokiej rozdzielczości,wyświetlacze o wysokiej jasności z wytrzymałością, aby wytrzymać wyzwania środowisk przemysłowych.
Cechy
| Nie, nie, nie. | Pozycja | Specyfikacja | Jednostka |
| 1 | Rozmiar panelu | 11.88 | Calownik |
| 2 | Liczba pikseli | 320 ((H) × 1480 ((V) | piksele |
| 3 | Obszar aktywny | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Wskaźnik pikseli | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | Wymiar zarysu | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Liczba kolorów | 16.7M | - |
| 7 | Tryb wyświetlania | Tryb transmisji, zazwyczaj czarny | - |
| 8 | Kierunek widzenia | Pełne oglądanie | - |
| 9 | Format wyświetlania | Wyrównanie: | - |
| 10 | Obsługa powierzchni | Światło | - |
| 11 | Interfejs | MIPI | - |
| 12 | Podświetlenie | Biała dioda LED | - |
| 13 | Temperatura działania | -20~70 | °C |
| 14 | Temperatura przechowywania | -30~80 | °C |
| 15 | Waga | 120 | g |
Rysunek mechaniczny
Opis szpilki
| Nie, nie, nie. | Symbol | Funkcja | Uwaga |
| 1 | GND | Powierzchnia | |
| 2 | D0P | Pozytywne dane wejściowe o różnicy MIPI | |
| 3 | D0N | Wprowadzenie danych o ujemnej różnicy MIPI | |
| 4 | GND | Powierzchnia | |
| 5 | D1P | Pozytywne dane wejściowe o różnicy MIPI | |
| 6 | D1N | Wprowadzenie danych o ujemnej różnicy MIPI | |
| 7 | GND | Powierzchnia | |
| 8 | CLKP | Pozytywne wejście różnicowego zegara MIPI | |
| 9 | CLKN | Ujemne wejście różnicowego zegara MIPI | |
| 10 | GND | Powierzchnia | |
| 11 | D2P | Pozytywne dane wejściowe o różnicy MIPI | |
| 12 | D2N | Wprowadzenie danych o ujemnej różnicy MIPI | |
| 13 | GND | Powierzchnia | |
| 14 | D3P | Pozytywne dane wejściowe o różnicy MIPI | |
| 15 | D3N | Wprowadzenie danych o ujemnej różnicy MIPI | |
| 16 | GND | Powierzchnia | |
| 17 | Poziom emisji: | ||
| 18 | Wymagania w zakresie bezpieczeństwa | Zasilanie analogiczne. | |
| 19 | |||
| 20 | NC | Brak połączenia. | |
| 21 | NC | Brak połączenia. | |
| 22 | NC | Brak połączenia. | |
| 23 | NC | Brak połączenia. | |
| 24 | RSTB | Zresetuj pin. | |
| 25 | STBYB | Kontrola w trybie gotowości. | |
| 26 | NC | Brak połączenia. | |
| 27 | GND | Powierzchnia | |
| 28 | K | Katodę LED | |
| 29 | K | ||
| 30 | GND | Powierzchnia | |
| 31 | NC | Brak połączenia. | |
| 32 | GND | Powierzchnia | |
| 33 | GND | Powierzchnia | |
| 34 | NC | Brak połączenia. | |
| 35 | A | Anodę LED | |
| 36 | A | ||
| 37 | GND | Powierzchnia | |
| 38 | VDD ((3.3V) | Zasilanie analogiczne. | |
| 39 | VDD ((3.3V) | ||
| 40 | NC | Brak połączenia. |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartości | Jednostka | |
| Min. | Max, proszę. | |||
| Digitalne napięcie zasilania | VCI | - 0.3 | 4.0 | V |
| Digitalne napięcie zasilania | IOVCC | - 0.3 | 4.0 | V |
Warunki eksploatacji
| Pozycja | Symbol | Wartości | Jednostka | ||
| Min. | Typowy. | Max, proszę. | |||
| Digitalne napięcie zasilania | VDD | 3.0 | 3.3 | 3.6 | V |
| Digitalne napięcie zasilania | IOVCC | 1.6 | - | 3.6 | V |
| Napięcie wejściowe logiczne | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

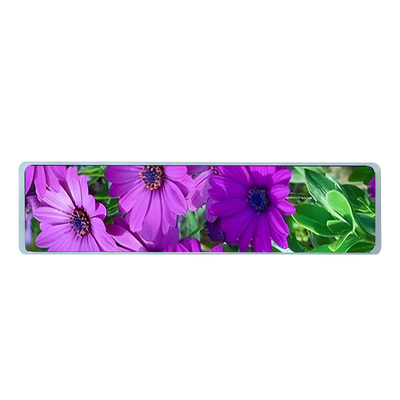

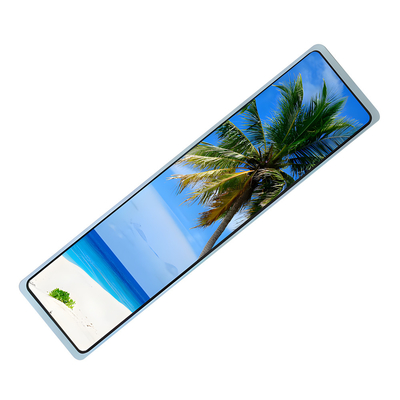

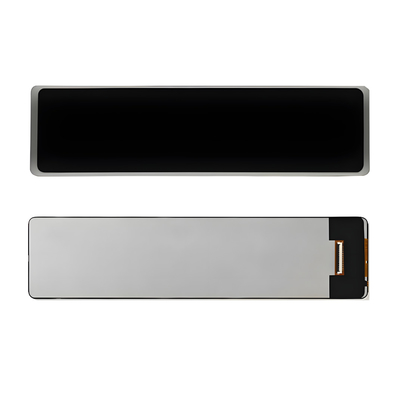

Obraz produktu
