Szczegóły Produktu:
|
| Kluczowe słowa: | 8-calowy wyświetlacz TFT | Rozstrzygnięcie: | 1920*1200 |
|---|---|---|---|
| interfejs: | LVDS | Szpilki: | 45 szpilek |
| Ekran dotykowy: | Dostępne / opcjonalne | Luminancja powierzchni: | 1200 cd/m2 (nitów) |
| Żywotność diody LED: | 40 000 godzin | Kierunek patrzenia: | Wszystkie kąty widzenia |
| Połączenie: | Rodzaj złącza | Temperatura robocza: | –30℃ do +85℃ |

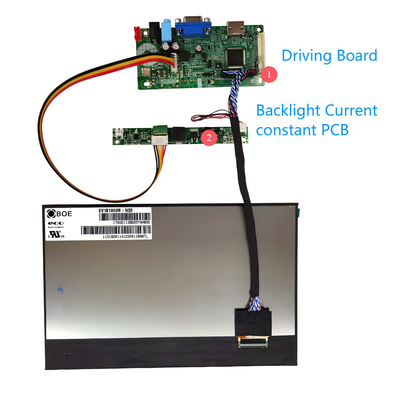

| Tablica jazdy: | Dostępne / opcjonalne | Stały prąd LED: | Dostępne / opcjonalne |
| Zgodność: | Zgodny z REACH i RoHS | Orzecznictwo: | ISO9001:2015 / ISO14000:2015 |
| Podkreślić: | Ekran dotykowy TFT klasy samochodowej,Wysokiej rozdzielczości ekran dotykowy TFT,8-calowy wyświetlacz TFT LCD IPS |
||
Pobierz arkusz danych
SFTO800BD-7218AN Specyfikacja.pdf
O tym przedmiocie.SFTO800BD-7218AN
Wyświetlacz IPS 8 cali TFT LCD SFTO800BD-7218AN wyznacza nowy standard technologii wizualnej o wysokiej rozdzielczości w przemyśle motoryzacyjnym.Zaprojektowane do dostarczania krystalicznie czystych obrazów i żywych kolorów, ten wyświetlacz jest idealny do różnych zastosowań, w tym w pojazdach systemów infotainment, wyświetlaczy nawigacyjnych, instrumentów na desce rozdzielczej i innych.Dzięki rozdzielczości Full HD i zaawansowanej technologii IPS, zapewnia wyjątkowe wrażenia widzenia w różnych warunkach oświetleniowych.
Wysokiej rozdzielczości wyświetlacz FHD: Oferujący rozdzielczość Full HD 1920 x 1200 pikseli (16:10), ten wyświetlacz zapewnia ostre i szczegółowe obrazy, zwiększając jasność grafiki i tekstu.
Technologia IPS: technologia In-Plane Switching (IPS) zapewnia szersze kąty widzenia (do 178 stopni) i lepsze odtwarzanie kolorów,umożliwiając pasażerom i kierowcom doświadczanie spójnych i dokładnych kolorów pod każdym kątem.
Spełnienie wymagań klasy motoryzacyjnej: wyprodukowany w celu spełnienia rygorystycznych standardów motoryzacyjnych, wyświetlacz jest zaprojektowany dla trwałości i niezawodności w trudnych warunkach, w tym ekstremalnych temperaturach, wibracjach,i wilgotności.
Interfejs ekranu dotykowego: technologia dotykowa pojemnościowa z interfejsem USB umożliwia bezproblemową interakcję, umożliwiając użytkownikom nawigację w menu, sterowanie aplikacjami i intuicyjną interakcję z systemem.
Wysoka jasność i kontrast: przy wysokich poziomach jasności (do 1200 nitów) wyświetlacz pozostaje bardzo widoczny w bezpośrednim świetle słonecznym, co czyni go odpowiednim do jazdy przez cały dzień.Zwiększony współczynnik kontrastu zapewnia ciemniejsze czarne i jaśniejsze białe kolory dla bardziej wciągającego doświadczenia.
Niskie zużycie energii: Zaprojektowany z myślą o efektywności energetycznej, wyświetlacz ten zużywa mniej energii, zapewniając jednocześnie wysoką wydajność,przyczynianie się do zmniejszenia zużycia baterii w pojazdach elektrycznych i hybrydowych.
Bezproblemowa integracja: Kompaktna konstrukcja 8-calowego wyświetlacza pozwala na łatwą integrację z istniejącymi rozdzielnikami i systemami samochodowymi, z elastycznymi opcjami montażu i podłączenia.
Długowieczność i niezawodność: Nasz wyświetlacz jest skonstruowany tak, aby trwał, a jego żywotność przekracza 50 000 godzin ciągłego użytkowania, co zapewnia, że pozostanie w eksploatacji przez cały okres użytkowania pojazdu.
Wyświetlacz IPS 8 cali TFTSFTO800BD-7218ANjest idealnym wyborem dla producentów i programistów, którzy chcą zwiększyć swoje technologie pojazdów za pomocą niezawodnego wyświetlacza dotykowego o wysokiej rozdzielczości.,szerokie kąty widzenia i zgodność z wymaganiami motoryzacyjnymi, czynią go wyjątkowym rozwiązaniem dla nowoczesnych zastosowań motoryzacyjnych.Doświadcz przyszłości wyświetlaczy samochodowych dzięki najnowocześniejszej technologii, która łączy w sobie trwałość, wydajności i zaangażowania użytkowników.
Cechy
| Parametry | Specyfikacja | Jednostka | Uwaga |
| Wielkość zarysu | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | mm | MROK |
| Obszar aktywny | 172.224(H) ×107.640(V) | mm | Uwaga 1.1 |
| Jasność | 1000-1200 | cd/m2 | - |
| Liczba pikseli | 1920 ((H) xRGB×1200 (V) | piksele | - |
| Wskaźnik pikseli | 29.9(H) ×3×89.7(V) | μm | - |
| Układ pikseli | Wyróżnienie: | - | - |
| Wyświetlanie kolorów | 16.7M | - | - |
| Różnorodność kolorów | 70% (min.), 75% (typowy) | CF @C Light | |
| Tryb wyświetlania | Zazwyczaj czarny | - | - |
| Kierunek widzenia | 85/85/85/85 (typowy) 80/80/80/80 (min.) | Deg. | CR>=10 |
| Waga | TBD | gramy | - |
| interfejs | LVDS z dwoma portami ((8bit) | - | - |
| IC | FL5893DA | Uwaga 1.2 |
Uwaga 1.1: H: długość pozioma, V: długość pionowa.
Uwaga 1.2: Kompatybilne układy stacjonarne dla tego produktu obejmują FL5893DA, Proszę skontaktować się z producentem układu stacjonarnego i zweryfikować go, gdy wybierzesz którykolwiek z nich.
Rysunek mechaniczny
Opis szpilki
| Nie, nie, nie. | Symbol | Funkcja | Nie, nie, nie. | Symbol | Funkcja |
| 1 | VLED- | Pojemność światła LED (katody) | 24 | GND | ziemia |
| 2 | VLED- | Pojemność światła LED (katody) | 25 | OLV2P | Pozytywne wejście danych różnicowych LVDS |
| 3 | VLED+ | Pojemność światła LED (anody) | 26 | Wymagania dotyczące: | Wprowadzenie danych różnicowych LVDS |
| 4 | VLED+ | Pojemność światła LED (anody) | 27 | GND | ziemia |
| 5 | NC | Brak połączenia. | 28 | Wymagania dotyczące: | Pozytywne wejście danych różnicowych LVDS |
| 6 | GND | ziemia | 29 | Wymogi dotyczące: | Wprowadzenie danych różnicowych LVDS |
| 7 | ELV3P | Pozytywne wejście danych różnicowych LVDS | 30 | GND | ziemia |
| 8 | ELV3N | Wprowadzenie danych różnicowych LVDS | 31 | Wymagania w zakresie: | Pozytywne wejście danych różnicowych LVDS |
| 9 | GND | ziemia | 32 | Wymagania dotyczące: | Wprowadzenie danych różnicowych LVDS |
| 10 | ELV2P | Pozytywne wejście danych różnicowych LVDS | 33 | GND | ziemia |
| 11 | ELV2N | Wprowadzenie danych różnicowych LVDS | 34 | Zmiany | Pozytywne wejście danych różnicowych LVDS |
| 12 | GND | ziemia | 35 | Wpływ | Wprowadzenie danych różnicowych LVDS |
| 13 | ELVCLKP | Pozytywne wejście danych różnicowych LVDS | 36 | GND | ziemia |
| 14 | ELVCLK N | Wprowadzenie danych różnicowych LVDS | 37 | I2C _SDA | Wprowadzenie/wyjście danych dla I2C ((proszę pozostawić te szpilki otwarte.) |
| 15 | GND | ziemia | 38 | I2C _SCL | /Sygnał zegara dla I2C. /Proszę otworzyć te szpilki. |
| 16 | ELV1P | Pozytywne wejście danych różnicowych LVDS | 39 | VDD_OTP | Zasilanie dla obwodu OTP (proszę, niech te szpilki otworzyć.) |
| 17 | ELV1N | Wprowadzenie danych różnicowych LVDS | 40 | EEPEN | Tylko próba Pin ((proszę pozwolić te szpilki otworzyć.) |
| 18 | GND | ziemia | 41 | VDDIN | Zasilanie |
| 19 | ELV0P | Pozytywne wejście danych różnicowych LVDS | 42 | VDDIN | Zasilanie |
| 20 | ELV0N | Wprowadzenie danych różnicowych LVDS | 43 | VDDIN | Zasilanie |
| 21 | GND | ziemia | 44 | VDDIN | Zasilanie |
| 22 | OLV3P | Pozytywne wejście danych różnicowych LVDS | 45 | VDDIN | Zasilanie |
| 23 | Wymagania dotyczące: | Wprowadzenie danych różnicowych LVDS |
Specyfikacje optyczne
| Parametry | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga | |
|
Zakres kąta widzenia |
Horyzontalny |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Uwaga 6.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
Pionowa |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| Wskaźnik kontrastu | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Uwaga 6.2/6.3 |
||
| Przekazywanie komórek | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ry | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Gy | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| /Przez | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy | 0.318 | 0.338 | 0.358 | |||||
| Różnorodność kolorów | Θ = 0 | 70 | 75 | - | % | |||
| Czas reakcji | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Uwaga 6.5 | |
Parametry badań niezawodności
| - Nie, nie. | Pozycje | Warunki |
| 1 | Badanie przechowywania w wysokiej temperaturze (HTS) | 85°C, 240 godzin, nieczynne |
| 2 | Badanie przechowywania w niskich temperaturach ((LTS) | -30°C, 240 godzin, nieczynny |
| 3 | Badanie pracy w wysokiej temperaturze (HTO) | 85°C, 240 godzin, działanie |
| 4 | Badanie pracy w niskich temperaturach (LTO) | -30°C, 240h, operacyjny |
| 5 | Badanie robocze wilgotności termicznej ((THO) | 60°C/90%RH, 240h, działanie |
| 6 | Badanie przechowywania cyklu cieplnego ((TST) | -30~80°C, 100 cykli, 1 godzina/cykl, nieczynny |
|
7 |
Przyczepianie obrazu |
5*5 wzór, 1h 25°C±2°C wzór kontrolny Szary 127, Po 3 minutach ściana musi zostać całkowicie wyczyszczona. |

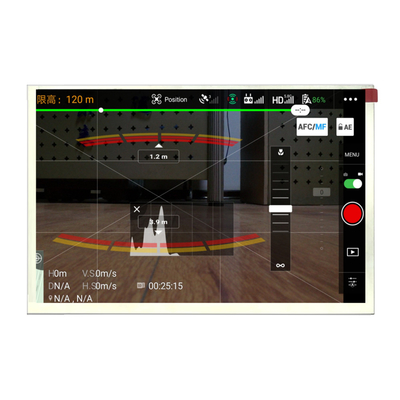

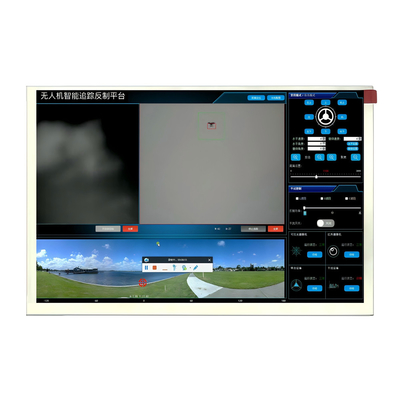

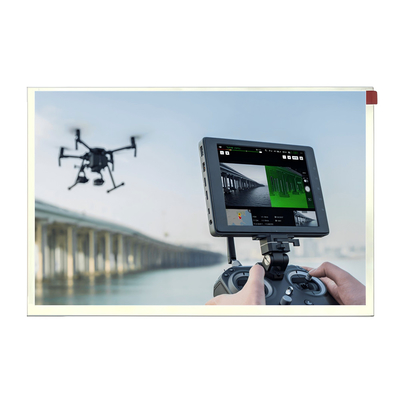

Obraz produktu
