Szczegóły Produktu:
|
| Produkt: | 0Wyświetlacz TFT LCD o pojemności 85 cali | Rozstrzygnięcie: | 128x128 pikseli |
|---|---|---|---|
| Układ scalony sterownika: | GC9107 | Wym. konturu: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Ekran dotykowy: | bez dotyku | Kierunek patrzenia: | Wszystkie kąty widzenia IPS |
| interfejs: | SPI | Kod PIN: | 12 pinów (wykonalne) |
| Luminancja powierzchni: | 260 cd/m2 (nits) | typ podświetlenia: | Biała dioda LED |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 0.85-calowy ekran LCD,128*128 kwadratowy wyświetlacz LCD,Mini kwadratowy wyświetlacz LCD |
||
W odniesieniu do tego przedmiotu SFTO085JY-7245AN
Mini Square LCD 0,85 Inch 128x128 IPS TFT Display Module jest kompaktowym i uniwersalnym wyświetlaczem odpowiednim do różnych zastosowań, szczególnie w małych urządzeniach elektronicznych.Oto krótki przegląd jego cech i specyfikacji:
Aby użyć tego modułu wyświetlacza, zazwyczaj podłączasz go do mikrokontrolera lub deski rozwojowej za pośrednictwem SPI.Biblioteki są często dostępne dla popularnych platform (takich jak Arduino) w celu uproszczenia procesu kodowania wymaganego do interfejsu z wyświetlaczem.
Mini Square LCD 0,85 Inch 128x128 IPS TFT Display Module jest doskonałym wyborem dla kompaktowych aplikacji wymagających kolorowego, ostrego wyświetlacza.Pamiętaj, aby sprawdzić zgodność z konkretną platformą mikrokontrolera i rozważyć zarządzanie energią w projekcie.
Ogólne specyfikacje
| - Nie, nie. | Pozycja | Zawartość | Jednostka |
| 1 | Rozmiar LCD | 0.85 cali (diagonalnie) | - |
| 2 | Tryb wyświetlania | Zazwyczaj czarny | - |
| 3 | Rozstrzygnięcie | 128 ((H) RGB x 128 ((V) | - |
| 4 | Wskazówka | 00,1188 (H) x 0,1188 ((V) mm | - |
| 5 | Obszar aktywny | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Rozmiar modułu | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Układ kolorystyczny | RGB VPerspektywny pas |
- |
| 8 | Interfejs | SPI4 LINE |
- |
| 9 | IC napędu | GC9107 |
- |
| 10 | Światłość ((cd/m2) | 260 (TYP) | |
| 11 | Kierunek widzenia | Wszystkie widoki | |
| 12 | Podświetlenie | 1 biała dioda LED | |
| 13 | Wykonująca temp. | -20°C ~ + 70°C | °C |
| 14 | Temperatura przechowywania. | -30°C~+80°C | °C |
| 15 | Waga | TBD | g |
Wymiary zewnętrzne
Definicja pin interfejsu
| Numer PIN. | Symbol | Opis |
| 1 | GND | Powierzchnia |
| 2 | LEDK | Katodę podświetlenia |
| 3 | LEDA | Anodę podświetlenia |
| 4 | VDD | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
| 5 | GND | Powierzchnia |
| 6 | GND | Powierzchnia |
|
7 |
D/C |
Zarejestruj wybrany pin D/C = ∆ 1 ∆: Wyświetlanie danych. D/C = ≈ 0 ≈: dane dowodzenia. |
| 8 | CS |
Wybierz szpilkę (włączyć) |
| 9 | SCL | Szpilka zegarka. |
| 10 | SDA | Wprowadzenie danych seryjnych |
| 11 | Zresetowanie | LCM Reset pin |
| 12 | GND | Powierzchnia |
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Specyfikacja elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
| Prąd prądowy | Jeśli |
- Tak. |
20 |
- Tak. |
mA |
| Czas eksploatacji |
- Tak. |
30000 | 40000 |
- Tak. |
Godziny |
Specyfikacje optyczne
| Pozycja | Symbol | Warunki pomiaru | Min. | Typowy. | Max, proszę. | Jednostka | |
| Czas reakcji | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Kąt widzenia |
θ |
φ = 0o | 25 oC | - | 80 | - |
Stopień |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Wskaźnik kontrastu | CR | - | 25 oC | 800 | 1200 | - | - |
|
Kolor współrzędnej CIE |
Biały | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Czerwony | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Zielona |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Niebieski |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Przepuszczalność (z polaryzatorem) |
- Tak. |
- Tak. |
- |
3.5 | 4.5 |
- |
% |
Badanie środowiskowe/niezawodność
| Nie, nie, nie. | Pozycja | Warunki |
| 1 | Działanie w wysokiej temperaturze | 70 C±2 C, 120 godzin |
| 2 | Działanie w niskich temperaturach | -20 C±2 C, 120 godzin |
| 3 | Przechowywanie w wysokiej temperaturze | 80 C±2 C, 120 godzin |
| 4 | Przechowywanie w niskiej temperaturze | -30 C±2 C, 120 godzin |
| 5 | Działanie przy wysokiej temperaturze/wilgotności | 60 C±2 C, 90% RH, 120 godzin |
| 6 | Cykl temperatury |
-10°C→25°C→60°C→25°C→-10°C 30min 5min 30min 5min 30min 10 cyklu. |
|
7 |
Badanie drgań |
Całkowita stała amplituda:1.5 mm. Wibracje. Częstotliwość: 10~55 Hz Jeden cykl 60 sekund do 3 kierunków X, Y, Z każdy - 15 minut. |
| 8 | Badanie ESD | Rozładowanie powietrza: Apple ±4KV z 5 razy. |
| Rozładowanie kontaktowe: Apple ± 2KV z 5 razy. | ||
|
9 |
Badanie upadku |

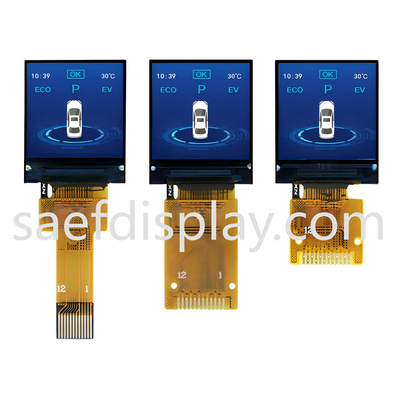

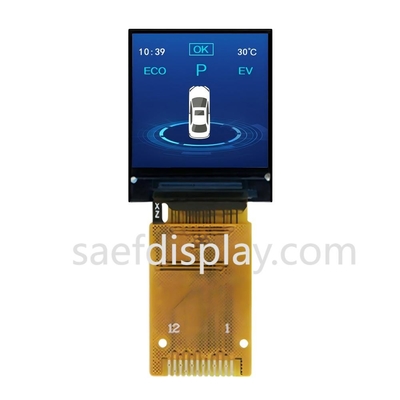

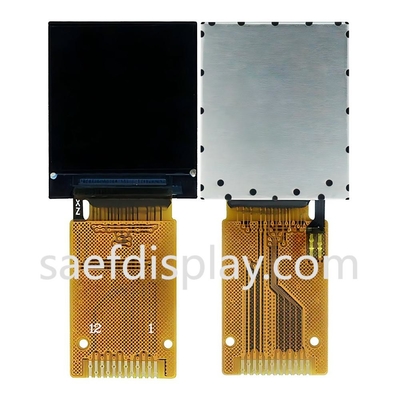

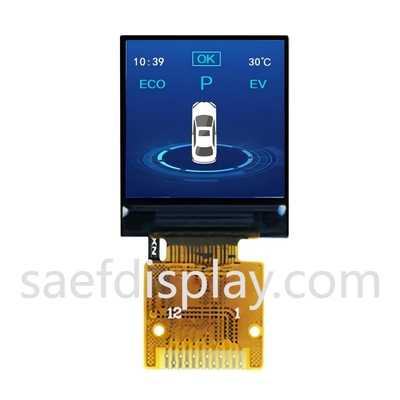

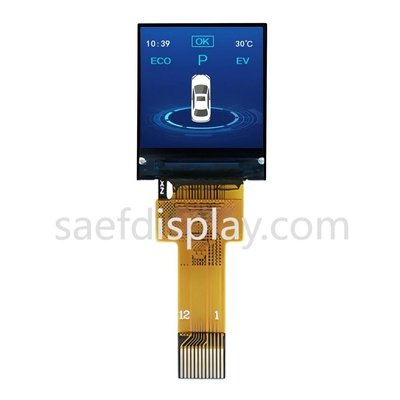

Obraz produktu
