Szczegóły Produktu:
|
| Produkt: | 0Wyświetlacz TFT LCD o pojemności 85 cali | Rozstrzygnięcie: | 128x128 pikseli |
|---|---|---|---|
| Układ scalony sterownika: | GC9107 | Wym. konturu: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Ekran dotykowy: | bez dotyku | Kierunek patrzenia: | Wszystkie kąty widzenia IPS |
| interfejs: | SPI | Kod PIN: | 12 pinów (wykonalne) |
| Luminancja powierzchni: | 260 cd/m2 (nits) | typ podświetlenia: | Biała dioda LED |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 0.85-calowy wyświetlacz IPS TFT LCD,Wyświetlacz LCD 128x128 IPS TFT |
||
O tym artykule 0,85 cala IPS TFT LCD wyświetlacz SFTO085JY-7247AN
Ogólne specyfikacje
| - Nie, nie. | Pozycja | Zawartość | Jednostka |
| 1 | Rozmiar LCD | 0.85 cali (diagonalnie) | - |
| 2 | Tryb wyświetlania | Zazwyczaj czarny | - |
| 3 | Rozstrzygnięcie | 128 ((H) RGB x 128 ((V) | - |
| 4 | Wskazówka | 00,1188 (H) x 0,1188 ((V) mm | - |
| 5 | Obszar aktywny | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Rozmiar modułu | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Układ kolorystyczny | RGB VPerspektywny pas |
- |
| 8 | Interfejs | SPI4 LINE |
- |
| 9 | IC napędu | GC9107 |
- |
| 10 | Światłość ((cd/m2) | 260 (TYP) | |
| 11 | Kierunek widzenia | Wszystkie widoki | |
| 12 | Podświetlenie | 1 biała dioda LED | |
| 13 | Wykonująca temp. | -20°C ~ + 70°C | °C |
| 14 | Temperatura przechowywania. | -30°C~+80°C | °C |
| 15 | Waga | TBD | g |
Wymiary zewnętrzne
Definicja pin interfejsu
| Numer PIN. | Symbol | Opis |
| 1 | GND | Powierzchnia |
| 2 | LEDK | Katodę podświetlenia |
| 3 | LEDA | Anodę podświetlenia |
| 4 | VDD | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
| 5 | GND | Powierzchnia |
| 6 | GND | Powierzchnia |
|
7 |
D/C |
Zarejestruj wybrany pin D/C = ∆ 1 ∆: Wyświetlanie danych. D/C = ≈ 0 ≈: dane dowodzenia. |
| 8 | CS |
Wybierz szpilkę (włączyć) |
| 9 | SCL | Szpilka zegarka. |
| 10 | SDA | Wprowadzenie danych seryjnych |
| 11 | Zresetowanie | LCM Reset pin |
| 12 | GND | Powierzchnia |
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Specyfikacja elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
| Prąd prądowy | Jeśli |
- Tak. |
20 |
- Tak. |
mA |
| Czas eksploatacji |
- Tak. |
30000 | 40000 |
- Tak. |
Godziny |

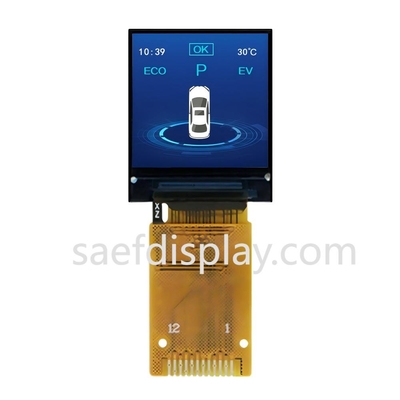

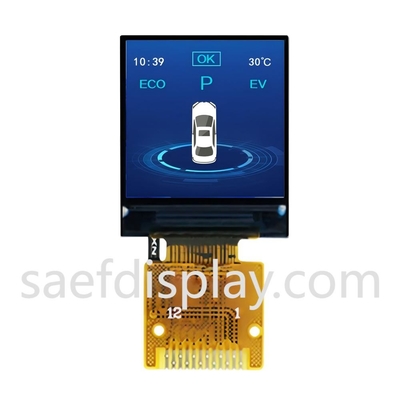

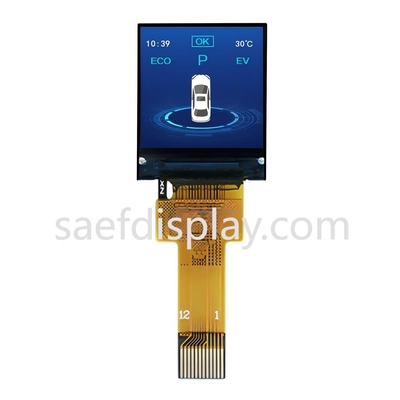

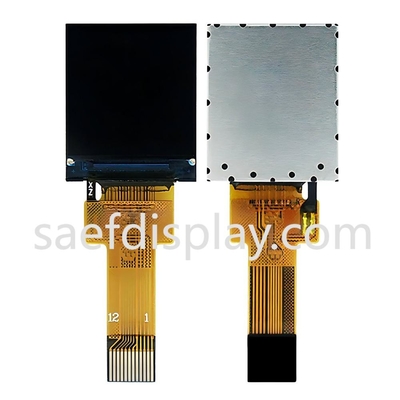

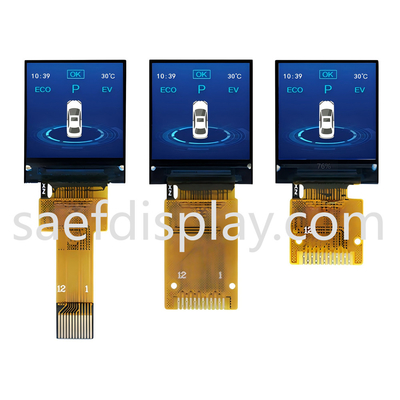

Obraz produktu
Urządzenia i certyfikaty
