Szczegóły Produktu:
|
| Produkt: | Okrągły wyświetlacz TFT o przekątnej 2,1 cala | Rozstrzygnięcie: | 480x480 punktów |
|---|---|---|---|
| interfejs: | 3 linie SPI + 18 bitów RGB | Ekran dotykowy: | Bezdotykowy (opcjonalnie PCAP) |
| Kierunek patrzenia: | IPS (80/80/80/80) | Układ scalony sterownika: | ST7701S |
| Kod PIN: | 40 PIN-ów | Rozmiar modułu: | 58,18 x 59,71 x 2,26 (mm) |
| Obszar aktywny: | Średnica 53,28 mm | Połączenie: | ZIF |
| Luminancja powierzchni: | 1000 cd/m2 (nits) | Temperatura robocza: | -20℃ do +70℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1000 nitów wysokiej jasności wyświetlacz TFT,2.1 cali okrągły LCD TFT,Wyświetlacz TFT z matrycą 480x480 kropek |
||
O tym punkcie SF-TC210B-8947A3N
Przedstawiamy naszą najnowszą innowację w technologii wyświetlania:Wysokiej Jasności 1000 Nits 2,1-calowy okrągły LCD TFT! Ten kompaktowy wyświetlacz, zaprojektowany z myślą o wyjątkowej czystości obrazu i żywych kolorach, posiada480x480 macierzy kropekRozwiązanie, zapewniając, że każdy szczegół ożywa.
Główne cechy obejmują:
Niezależnie od tego, czy chcesz poprawić komfort użytkowania w elektronikach konsumenckich, wyświetlaczach samochodowych czy interfejsach przemysłowych, ten LCD TFT jest idealnym rozwiązaniem.Zwiększ wizualną wydajność swojego produktu dzięki wysokiej jasności ekranu, który ożywia twoje pomysły!
Odkryj różnicę w jakości wyświetlaniaWysoka jasność 1000 Nits 2,1 cali okrągły LCD TFT¢gdzie błyskotliwość spotyka się z innowacjami!
Ogólne specyfikacje
| Rodzaj LCD | 2.1 cala |
| Rezolucja (H*V) | 480 (RGB) × 480 |
| Rodzaj technologii | a-Si TFT |
| Konfiguracja pikseli | RGB pas pionowy |
| Tryb wyświetlania | Zazwyczaj czarny |
| Kierunek widzenia | Wszystkie |
| kierunek odwrócenia szarej skali | - |
| OpisRównia (W x H x T) (mm) | 58.18*60.71*2.26 |
| Obszar aktywny ((mm) | 53.28*53.28 |
| Obszar widzenia CTP ((mm) | / |
| Z ekranem dotykowym / bez | Bez |
| Rodzaj złącza | 0.5 PITCH 40PIN |
| Typ podświetlenia | LED |
| Masa (g) | TBD |
| Interfejs wyświetlania | 3SPI+18RGB |
| Liczba kolorów | 262K |
| Wyświetlanie sterownika IC | ST7701S |
Wymiary zewnętrzne
Definicja pin interfejsu
| 1 | LED A | Anodę LED |
| 2 | LED K | Katodę LED |
| 3 | LED K | Katodę LED |
| 4 | GND | Powierzchnia |
| 5 | VCI | Zasilanie |
| 6 | Zresetowanie | Sygnał resetowany, aktywny nisko. |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Sygnał danych SPI |
| 10 | SCK | Sygnał zegara SPI |
| 11 | CS | Sygnał wyboru chip SPI |
| 12 | PCLK | Sygnał zegarowy RGB |
| 13 | DE | Sygnał aktywacji danych RGB |
| 14 | VSYNC | Sygnał synchronizujący ramki RGB |
| 15 | HSYNC | Sygnał synchronizacji linii RGB |
| 16~33 | DB0~DB17 | Sygnał danych RGB ((DB0:BLU LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Powierzchnia |
| 35 | TP_INT | Dotknij Przerwać |
| 36 | TP_SDA | Sygnał danych IIC dotykowy |
| 37 | TP_SCL | Dotknij sygnału IIC Clock |
| 38 | TP_RESET | Dotknij sygnału resetowania |
| 39 | TP_VCI | Dotknij zasilacza |
| 40 | GND | Powierzchnia |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 0.3~4.8 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka elektryczna
|
Pozycja |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
Warunki badania |
|
Napięcie robocze |
VDD |
2.5 |
2.8 |
4.8 |
V |
- |
|
Prąd zasilający |
IDD |
- |
- |
50 |
mA |
VDD=2,8V, Ta=25°C |
|
Napięcie wejściowe |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Prąd przecieku wejściowego |
IIL |
- Jeden.0 |
- |
1.0 |
mA |
VIN=VDD lub VSS |
Specyfikacja światła tylnego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd prądowy | Jeżeli | - Tak. | 80 | - | mA |
| Włókno przednie | VF | 5.4 | 6.4 | 6.6 | V |
| Tryb połączenia | - Tak. | 4Równoległe | - Tak. | ||
| Liczba LED | / | 4 | sztuk |

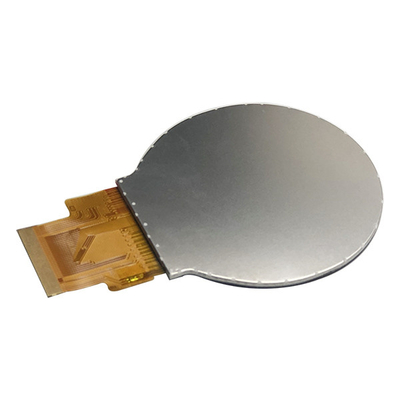

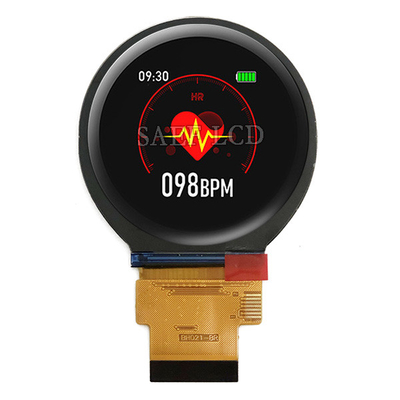

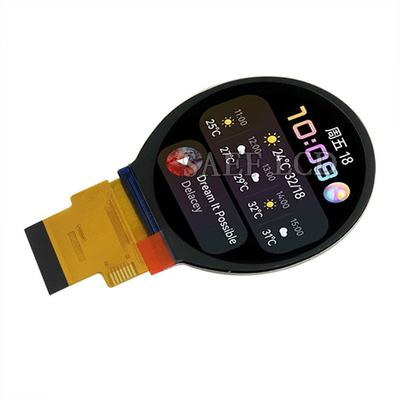

Obraz produktu
