W sprawieSFTO1560BD-7246A3Njest wysokiej jakości15Moduł wyświetlacza TFT o wysokiej jasności o pojemności 0,6 cala Full HD (FHD)Wykorzystanie w warunkach przemysłowych, zewnętrznych i trudnych.
1. Ultrajaśniejszy wyświetlacz dla każdej warunki oświetlenia
Jasność 1000 nitów:Zapewnia wyraźną widoczność w bezpośrednim świetle słonecznym lub w ekstremalnym oświetleniu zewnętrznym.
Rozdzielczość FHD 1920x1080:Dostarcza ostrego, dokładnego wyrównania pikseli w pionie RGB z głębokością koloru 16,7M (6bit + FRC) dla aplikacji precyzyjnych.
2. Trwałość klasy przemysłowej
Duża temperatura pracy:Funkcjonuje niezawodnie w temperaturze od -20°C do +70°C, idealnie nadaje się do trudnych warunków, takich jak fabryki, pojazdy lub sprzęt zewnętrzny.
Powierzchnia przeciwpromieniowa i odporna na zadrapania:Twarda powłoka 3H zmniejsza odblask i odporność na zadrapania, zwiększając czytelność na zewnątrz.
Ścisłe badania:Przejmuje 240-godzinne testy wysokiej temperatury/wilgotności (60°C, 90%RH) i wstrząsu cieplnego (100 cykli pomiędzy -30°C a +80°C) w celu długotrwałej niezawodności.
3. Elastyczny interfejs i sterowanie przyciemnianiem
Interfejs eDP 30-pin:Uproszcza integrację z systemami wbudowanymi.
Zgaszenie podświetlenia PWM:regulowana częstotliwość (190 Hz ∼2 kHz) dla optymalnej kontroli jasności w różnych warunkach oświetleniowych.
Optymalizacja sterownika LED:Wbudowany konwerter z napięciem wyjściowym do 31 V i wielokanałowym równoważeniem prądu wydłuża żywotność podświetlenia.
4. Różnorodne zastosowania
Automatyka przemysłowa:PLC, panele sterujące, monitory medyczne.
Oznaczenia cyfrowe zewnętrzne:Przystanki autobusowe, wystawy sprzedaży detalicznej, kioski.
Systemy samochodowe:Nawigacja GPS, infotainment, monitory.
Środowiska specjalistyczne:Wojsko, lotnictwo, wyposażenie portowe.
5. Zgodność i efektywność
Zgodne z RoHS:Materiały bez ołowiu spełniają normy środowiskowe UE.
Niskie zużycie energii:Typowy zużycie energii 0,891 W równoważy efektywność energetyczną i wydajność.
Poproś o próbkę:Skontaktuj się z naszym zespołem wsparcia UE/USA pod adresemsales2@saef.com.cndla standardowych rozwiązań CTP (odpowiednich do użytku na zewnątrz, klasy przemysłowej) oraz opcji dostosowania.
Specyfikacje
| Pozycja |
Specyfikacja |
Jednostka |
| Wielkość ekranu |
15.6 ∆ diagonalna |
|
| Element sterownika |
a-si aktywna matryca TFT |
- |
| Liczba pikseli |
1920 x RGB x 1080 |
pixel |
| Wskaźnik pikseli |
00,17925 (H) x 0,17925 (V) |
mm |
| Układ pikseli |
Wyrównanie: |
- |
| Wyświetlanie kolorów |
160,7 m |
kolor |
| Tryb transmisji |
Zazwyczaj czarny |
- |
| Obsługa powierzchni |
Twarda powłoka (3H), przeciwbrzmień |
- |
| Zużycie energii |
Komórka 0,891W (maks.) |
- |
|
Temperatura pracy
|
-20°C do +70°C |
°C |
|
Temperatura przechowywania
|
-30°C do +80°C |
°C |
Wymiary zewnętrzne
Definicja pin interfejsu
| Szpilka |
Symbol |
Opis |
| 1 |
NC |
Brak połączenia (rezerwowane do badania LCD) |
| 2 |
H_GND |
Powierzchnia dużych prędkości |
| 3 |
ML1- |
Dodatkowy pas sygnałowy 1 |
| 4 |
ML1+ |
Prawdziwy Signal-Main Lane 1 |
| 5 |
H_GND |
Powierzchnia dużych prędkości |
| 6 |
ML0- |
Dodatkowy pas sygnałowy 0 |
| 7 |
ML0+ |
Prawdziwy kanał główny sygnału 0 |
| 8 |
H_GND |
Powierzchnia dużych prędkości |
| 9 |
AUX+ |
Prawdziwy kanał pomocniczy sygnału |
| 10 |
AUX- |
Kanał pomocniczy sygnału uzupełniającego |
| 11 |
H_GND |
Powierzchnia dużych prędkości |
| 12 |
Wykorzystanie |
Zasilanie +3,3V (typowe) |
| 13 |
Wykorzystanie |
Zasilanie +3,3V (typowe) |
| 14 |
NC |
Brak połączenia (rezerwowane do badania LCD) |
| 15 |
GND |
Powierzchnia |
| 16 |
GND |
Powierzchnia |
| 17 |
HPD |
Wykrycie gorącej wtyczki |
| 18 |
BL_GND |
BL Ziemia |
| 19 |
BL_GND |
BL Ziemia |
| 20 |
BL_GND |
BL Ziemia |
| 21 |
BL_GND |
BL Ziemia |
| 22 |
LED_EN |
BL_Włączony sygnał konwertera LED |
| 23 |
LED_PWM |
Sygnał sterowania przyciemnianiem PWM konwertera LED |
| 24 |
NC |
Brak połączenia (rezerwowane do badania LCD) |
| 25 |
NC |
Brak połączenia (rezerwowane do badania LCD) |
| 26 |
LED_VCCS |
Pojemność BL |
| 27 |
LED_VCCS |
Pojemność BL |
| 28 |
LED_VCCS |
Pojemność BL |
| 29 |
LED_VCCS |
Pojemność BL |
| 30 |
NC |
Brak połączenia (rezerwowane do badania LCD) |

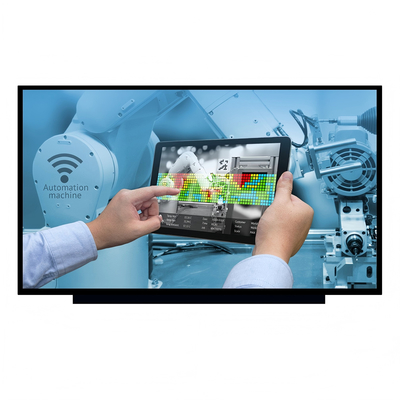

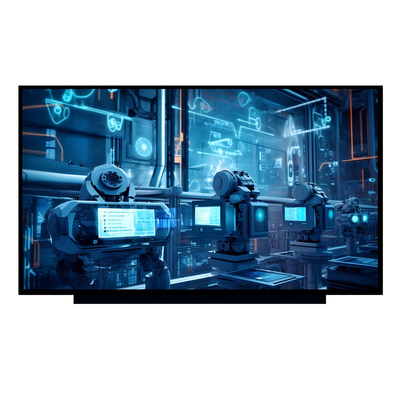

Obraz produktu
