Szczegóły Produktu:
|
Rozmiar ekranu: | 15,6-calowy przekątna | Jasność: | 1500 CD/m² (typ) |
---|---|---|---|
Rozstrzygnięcie: | 1920 × 1080 FHD | Kąt widzenia: | 85 °/85 °/85 °/85 ° (CR≥10) |
Temperatura robocza: | -30°C do +85°C | interfejs: | 40-stykowe 2-kanałowe LVD |
Zużycie energii: | 4W (typ) @ 3,3 V | Współczynnik kontrastu: | 800: 1 (typ) |
Podświetlenie: | Zewnętrzny pasek światła LED | Żywotność diody LED: | 24,35 W, 50 000 godzin życia |
Obsługa powierzchni: | Anty-glare, twarda powłoka 3H | Różnorodność kolorów: | 72% NTSC |
Wibracje/ESD oceniane: | Zgodny z MIL-STD-202G | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | Wyświetlacz FHD TFT LCD,Wyświetlacz TFT LCD odczytywalny światłem słonecznym,Przemysłowy wyświetlacz LCD czytelny na światło słoneczne |
Niezrównana Widoczność w Trudnych Warunkach

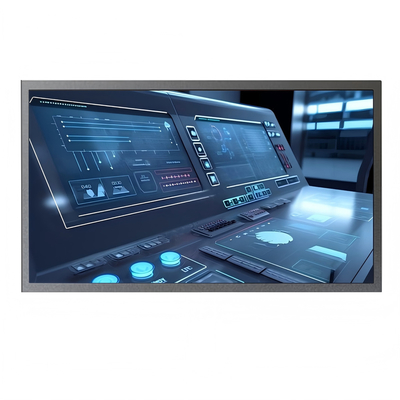

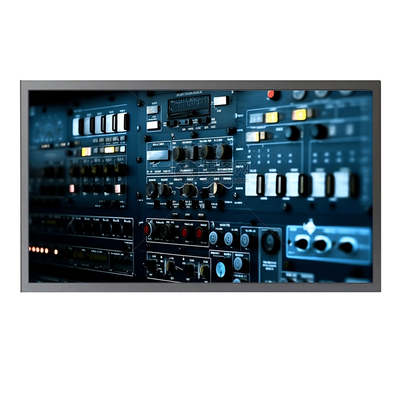

Wyświetlacz TFT LCD SFTO1560RX-7312AN o przekątnej 15,6" i wysokiej jasności zapewnia jasność 1500 nitów, co gwarantuje krystalicznie czystą widoczność w bezpośrednim świetle słonecznym. Zaprojektowany z myślą o zastosowaniach przemysłowych, ten wyświetlacz FHD (1920×1080) posiada powłokę antyrefleksyjną 3H i działa bez zarzutu w zakresie od -30°C do 85°C – idealny do zewnętrznych kiosków, systemów transportowych i ciężkich maszyn.
Kluczowe Zalety Techniczne
Trwałość Przemysłowa: Przechodzi testy wstrząsów termicznych (-30°C↔85°C), wibracji (10-55Hz) oraz testy ESD ±12kV.
Długowieczne Podświetlenie: System LED o żywotności 50 000 godzin z wejściem 45,1V (typ. 540mA).
Elastyczna Integracja: Interfejs LVDS z kontrolą skanowania wstecznego (pin REV_SCAN) dla wszechstronnego montażu.
Wierne Odwzorowanie Kolorów: 72% gamutu kolorów NTSC i współczynnik kontrastu 800:1.
Certyfikowana Niezawodność
Certyfikat ISO 9001/14001 i zgodność z normami EU RoHS/REACH. Zawiera 1-letnią gwarancję funkcjonalną.
Idealny Dla:
Zewnętrznych Systemów Digital Signage
Sprzętu Budowlanego i Rolniczego
Wyświetlaczy w Kokpitach Lotniczych
Systemów Nawigacji Morskiej
Urządzeń Medycznych
Poproś o Próbkę: Skontaktuj się z naszym zespołem wsparcia w UE/USA pod adresem sales2@saef.com.cn aby uzyskać informacje o cenach przemysłowych i opcjach dostosowywania.
Specyfikacje
Element | Specyfikacja | Jednostka |
Rozmiar Ekranu | 15,6” rzeczywista przekątna | |
- | Otwór Bezelu | 344.16x193.59 |
mm | Liczba Pikseli | 1920 x R.G.B. x 1080 |
piksel | Rozstaw Pikseli | 344.16x193.59 |
mm | Obszar Wyświetlania | 344.16x193.59 |
mm | Kolory Wyświetlania | 16.7M |
kolor | Tryb Transmisyjny | Typ AG, powłoka 3H, |
- | Obróbka Powierzchni | Typ AG, powłoka 3H, |
- | Zużycie Energii | |
Całkowita komórka | TC | 8100 |
k | NTSC | 72 (Typ) |
%
Wymiary Zewnętrzne
Definicja Pinów Interfejsu | Pin | Nazwa |
Opis | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 13 | LCD_VCC |
Zasilanie logiki i sterownika LCD 3.3V | 13 | LCD_VCC |
Zasilanie logiki i sterownika LCD 3.3V | 13 | LCD_VCC |
Zasilanie logiki i sterownika LCD 3.3V | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 16 | NC |
Brak połączenia, ten pin powinien być otwarty | 17 |
REV_SCAN Niski → Tryb Normalny. |
Wysoki → Skanowanie Odbicia Poziomego i Pionowego | 18 | RXO0- |
Ujemne wejście danych różnicowych LVDS. Kanał O0 (nieparzysty) | 19 | RXO0+ |
Dodatnie wejście danych różnicowych LVDS. Kanał O0 (nieparzysty) | 20 | RXO1- |
Ujemne wejście danych różnicowych LVDS. Kanał O1 (nieparzysty) | 21 | RXO1+ |
Dodatnie wejście danych różnicowych LVDS. Kanał O1 (nieparzysty) | 22 | RXO2- |
Ujemne wejście danych różnicowych LVDS. Kanał O2 (nieparzysty) | 23 | RXO2+ |
Dodatnie wejście danych różnicowych LVDS. Kanał O2 (nieparzysty) | 34 | LCD GND |
Masa logiki i sterownika LCD | 25 | RXOC- |
Ujemne wejście zegara różnicowego LVDS. (nieparzysty) | 26 | RXOC+ |
Dodatnie wejście zegara różnicowego LVDS. (nieparzysty) | 34 | LCD GND |
Masa logiki i sterownika LCD | 28 | RXO3- |
Ujemne wejście danych różnicowych LVDS. Kanał O3 (nieparzysty) | 29 | RXO3+ |
Dodatnie wejście danych różnicowych LVDS. Kanał O3 (nieparzysty) | 30 | RXE0- |
Ujemne wejście danych różnicowych LVDS. Kanał E0 (parzysty) | 31 | RXE0+ |
Dodatnie wejście danych różnicowych LVDS. Kanał E0 (parzysty) | 32 | RXE1- |
Ujemne wejście danych różnicowych LVDS. Kanał E1 (parzysty) | 33 | RXE1+ |
Dodatnie wejście danych różnicowych LVDS. Kanał E1 (parzysty) | 34 | LCD GND |
Masa logiki i sterownika LCD | 35 | RXE2- |
Ujemne wejście danych różnicowych LVDS. Kanał E2 (parzysty) | 36 | RXE2+ |
Dodatnie wejście danych różnicowych LVDS. Kanał E2 (parzysty) | 37 | RXEC- |
Ujemne wejście zegara różnicowego LVDS. (parzysty) | 38 | RXEC+ |
Dodatnie wejście zegara różnicowego LVDS. (parzysty) | 39 | RXE3- |
Ujemne wejście danych różnicowych LVDS. Kanał E3 (parzysty) | 40 | RXE3+ |
Dodatnie wejście danych różnicowych LVDS. Kanał E3 (parzysty)
