Szczegóły Produktu:
|
| jasność: | 1000 CD/m² (światło słoneczne) | Rozmiar ekranu: | 13,3-calowy przekątna |
|---|---|---|---|
| Rezolucja: | 1920 × 1080 pikseli (pasek RGB) | Temperatura przechowywania.: | -20 ° C do +70 ° C. |
| Temperatura operacyjna.: | -30°C do +80°C | Technologia dotykowa: | Pojemnościowy panel dotykowy |
| Interfejs: | 2-LANE EDP 1.2 (2,7 Gb / s) | Kolor Gamut: | 72% NTSC |
| Kąty widzenia: | 85°/85°/85°/85° | Czas trwania światła tła: | 50 000 godzin (LED, @25 ° C) |
| Obróbka powierzchniowa: | Powłoki AG/AR/AF (wybierane) | Współczynnik kontrastu: | 800: 1 (typowy) |
| Twardość powierzchniowa: | ≥6H (anty-blare, mgła 10%) | Opcje IC: | Eeti, Ilitek, Cypress, Goodix |
| Odporność środowiskowa: | Operational w wilgotności mgły/powierzchniowej | Zgodność: | ROHS, wolny od halogenu, ISO 9001/14001 (certyfikat UE/US) |
| Podkreślić: | Moduł Wyświetlacza TFT LCD z Interfejsem eDP,Moduł wyświetlacza przemysłowego TFT LCD,Moduł wyświetlacza przemysłowego TFT LCD |
||
Wiodący w branży wyświetlacz TFT 1000 nitów dla ekstremalnej widoczności
SFTO1330SM-7208A3CT2 na nowo definiuje wydajność wysokiej jasności z wyjątkową luminancją 1000 cd/m², zaprojektowaną do krytycznych zastosowań w Ameryce Północnej i Europie. Idealny do kiosków zewnętrznych, przemysłowych interfejsów HMI i sprzętu medycznego, ten 13,3-calowy moduł FHD TFT LCD zapewnia niezrównaną przejrzystość w bezpośrednim świetle słonecznym lub w środowiskach o wysokiej temperaturze otoczenia. Wyposażony w wytrzymały pojemnościowy ekran dotykowy (kompatybilny z rękawicami) i ultra-szeroki zakres temperatur pracy (-20°C do +70°C), spełnia rygorystyczne standardy przemysłowe UE/USA.
Core Innovations
Przejrzystość czytelna w świetle słonecznym: jasność 1000 nitów + 72% gamutu kolorów NTSC dla żywych obrazów w trudnych warunkach oświetleniowych.
Dotyk klasy przemysłowej: antyrefleksyjna szyba ochronna (twardość 6H), obsługuje działanie we mgle/kondensacji (odporność równoważna IP65).
Szybka łączność: interfejs eDP 1.2 (2,7 Gb/s) zapewnia zerowe opóźnienia w transmisji danych dla systemów kontroli w czasie rzeczywistym.
Podświetlenie 50 000 godzin: energooszczędne diody LED z PWM dimming (100Hz–1,6KHz) zmniejszają zużycie energii o 40% w porównaniu do CCFL.
Integracja Plug & Play: obsługuje logikę zasilania 3,3 V + wejście podświetlenia 12 V/24 V, kompatybilny z płytami sterowników HDMI 2.0 (dołączone w karcie katalogowej).
Techniczna przewaga dla rynków UE/USA
Doskonałość optyczna: kąty widzenia 85°, współczynnik kontrastu 800:1 i Czas reakcji <35 ms dla płynnego odtwarzania wideo.
Gotowy na ekstremalne warunki: działa w temperaturach od -20°C (warunki zamrażania) do +70°C (hale fabryczne), z 72-godzinną certyfikacją wilgotności/szoku termicznego.
Brak ryzyka niezgodności: zgodny z RoHS, bezhalogenowy, certyfikowany ISO 9001/14001 – w pełni zgodny z europejskimi dyrektywami EMC i amerykańskimi dyrektywami FCC.
Kompaktowy i trwały: smukły profil 5,2 mm, konstrukcja odporna na wstrząsy i złącza I-PEX ekranowane EMI.
Przykładowe zastosowania
Zewnętrzne terminale płatnicze (POS/Kioski)
Przemysłowe panele sterowania (automatyka, robotyka)
Urządzenia do obrazowania medycznego
Rozrywka w transporcie (autobusy, pociągi)
Sprzęt inteligentnych fabryk
Dlaczego globalni klienci ufają temu wyświetlaczowi
Wyprodukowany przez Saef Technology (Shenzhen), SFTO1330SM-7208A3CT2 łączy w sobie trwałość klasy wojskowej z najnowocześniejszą optyką. Jego interfejs eDP upraszcza integrację z NVIDIA Jetson, Raspberry Pi i komputerami przemysłowymi, a panel czytelny w świetle słonecznym eliminuje kosztowne zewnętrzne osłony. Poparty 2-letnią gwarancją, moduł ten jest optymalnym wyborem dla producentów OEM, którzy stawiają na niezawodność na rynkach w USA, Niemczech, Wielkiej Brytanii i Skandynawii.
Wymiary zewnętrzne
Definicja pinów interfejsu
| Nr pinu | Symbol | I/O | Funkcja |
| 1 | CABC_ EN / NC | - | Zarezerwowane dla CD |
| 2 | H_GND | P | Szybki okrąg |
| 3 | Lane1_N | I | Sygnał uzupełniający Link Lane 1 |
| 4 | Lane1_P | I | Prawdziwy sygnał Link Lane 1 |
| 5 | H_GND | P | Szybki okrąg |
| 6 | Lane0_N | I | Sygnał uzupełniający Link Lane 0 |
| 7 | Lane0_P | I | Prawdziwy sygnał Link Lane 0 |
| 8 | H_GND | P | Szybki okrąg |
| 9 | AUX_CH_P | I | Prawdziwy kanał pomocniczy sygnału |
| 10 | AUX_CH_N | I | Sygnał uzupełniający kanału pomocniczego |
| 11 | H_GND | P | Szybki okrąg |
| 12 | LCD_VDD | P | Zasilanie logiki i sterownika LCD (3,3 V) |
| 13 | LCD_VDD | P | Zasilanie logiki i sterownika LCD (3,3 V) |
| 14 | NC | I | Zarezerwowane do użytku przez producenta LCD |
| 15 | LCD_GND | P | Masa logiki i sterownika LCD |
| 16 | LCD_GND | P | Masa logiki i sterownika LCD |
| 17 | HPD | O | Pin sygnału HPD |
| 18 | LED-1 | P | Masa podświetlenia |
| 19 | LED-2 | P | Masa podświetlenia |
| 20 | LED-3 | P | Masa podświetlenia |
| 21 | LED-4 | P | Masa podświetlenia |
| 22 | BL_ ENABLE | I | Włączanie/wyłączanie podświetlenia |
| 23 | BL_PWM_DIM | I | System PWM |
| 24 | SCL/NC | - | Zarezerwowane do użytku przez producenta LCD |
| 25 | SDA/NC | - | Zarezerwowane do użytku przez producenta LCD |
| 26 | BL_PWR | P | Zasilanie podświetlenia |
| 27 | BL_PWR | P | Zasilanie podświetlenia |
| 28 | BL_PWR | P | Zasilanie podświetlenia |
| 29 | BL_PWR | P | Zasilanie podświetlenia |
| 30 | NC | - | Zarezerwowane do użytku przez producenta LCD |
Charakterystyka optyczna
| Parametr | Warunki | Min. | Typ. | Maks. | Jednostka | |
|
Kąt widzenia (CR>10) |
Poziomy | θL | - | 85 | - |
stopień |
| θ R | - | 85 | - | |||
| Pionowy | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Współczynnik kontrastu | Środek | 600 | 800 | - | - | |
| Czas reakcji | Tr+Td | - | 30 | 35 | ms | |
|
Barwa CF Chromatyczność (CIE1931) |
Czerwony x |
Typ. -0,05 |
TBD |
Typ. +0,05 |
- | |
| Czerwony y | TBD | - | ||||
| Zielony x | TBD | - | ||||
| Zielony y | TBD | - | ||||
| Niebieski x | TBD | - | ||||
| Niebieski y | TBD | - | ||||
| Biały x | (0,323) | - | ||||
| Biały y | (0,379) | - | ||||
| Współczynnik NTSC | % | (72) | - | |||
|
Luminancja środkowa białego |
YLI | 800 | 1000 | cd/m2 | ||
Charakterystyka podświetlenia
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka |
| Napięcie zasilania | VBL | 5 | 12,0 | 37 | V |
|
Prąd zasilania podświetlenia |
ILED | 6 |
- |
25 | mA |
| Zasilanie podświetlenia | PLED | 0,18 | - | 5,55 | W |
| Napięcie sygnału światła modulowanego | VPWM H | 1,2 | - | 5,0 | V |
| VPWM L | 0 | - | 0,6 | V | |
| Współczynnik wypełnienia regulacji jasności | Duty | 1 | - | 100 | % |
| Częstotliwość regulacji jasności | fPWM | 100 | - | 1,600 | KHz |
| Wysokie napięcie LED-BL ON/OFF | VCNTH | 1,2 | 5,0 | V | |
| Niskie napięcie LED-BL ON/OFF | VCNTL | 0 | - | 0,6 | V |
| Żywotność diody LED | - | 40 000 | 50 000 | - | h |
Specyfikacja CTP
| Kategoria | Parametr | Specyfikacja |
| Ogólne | Struktura | Szkło ochronne + szkło DITO |
| Wzmocnienie soczewki ochronnej | Wzmocnione chemicznie | |
| Twardość powierzchni soczewki ochronnej | ≥6H (twardość ołówka) | |
| Współczynnik przepuszczalności światła | ≥85% | |
| Temperatura pracy | -20℃ ~ +70℃, ≤85% RH | |
| Temperatura przechowywania | -30℃ ~ +80℃, ≤85% RH | |
| Elektryczne | Interfejs | IIC / USB / UART |
| Dotknij IC | IL12511 | |
| Napięcie zasilania (VDD) | 3,3 V lub 5 V (do wyboru) | |
| Rezystancja hosta (SDA/SCL) | Konfigurowalny na płycie głównej | |
| Środowiskowe | Warunki pracy | Funkcjonalny we mgle/wodzie powierzchniowej |
| Właściwości powierzchni | Tusz powierzchniowy | Anti-UV |
| Obróbka powierzchni | Antyrefleksyjna (mgła: 10%) | |
| Laminacja LCD-TP | OCA (optycznie przezroczysty klej) | |
| Zgodność | Standardy materiałowe | Zgodny z RoHS i bezhalogenowy |

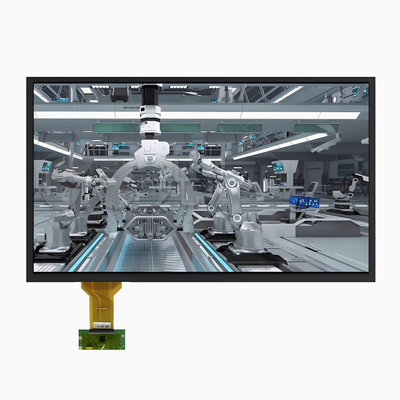

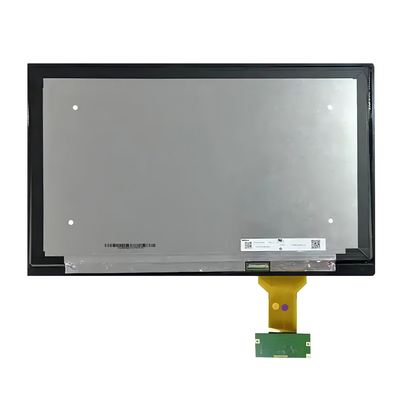

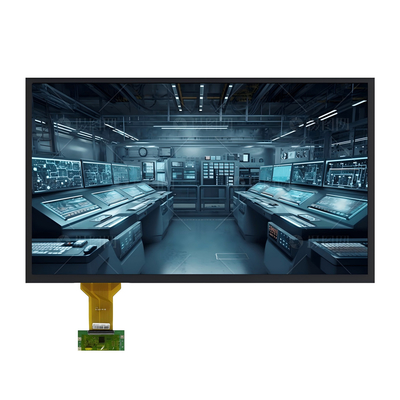

Obraz produktu
