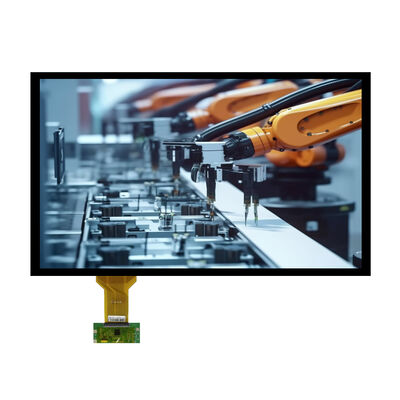

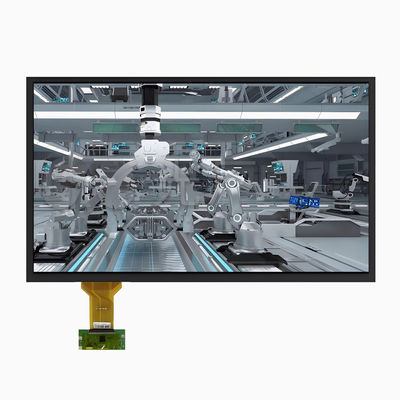

Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD TFT | Rozmiar ekranu: | 13,3 cala (przekątna) |
|---|---|---|---|
| Rezolucja: | 1920 (w poziomie) x 1080 (w pionie) Full HD | Jasność: | 2000 cd/m² (nitów), wysoka jasność |
| Interfejs: | eDP – 2 pasy | Ekran dotykowy (CTP): | PCAP Szkło-Szkło Opcjonalnie |
| Szczyt:: | -20°C do +70°C (szeroka temperatura) | Kąt widzenia: | 89° we wszystkich kierunkach (CR > 10) |
| Kolor Gamut: | 72% NTSC (typowo) | typ panelu: | a-Si TFT, zwykle czarny, IPS |
| Kluczowa aplikacja: | Przemysłowe HMI, medyczne, POS | Zgodność: | REACH, RoHS, bezhalogenowy |
| Podkreślić: | 130,3-calowy 2000 nits TFT LCD,FHD eDP wyświetlacz przemysłowy |
||
Przekraczanie bariery jasności 2000 nitów wydajności czytelnej w świetle słonecznym
Standardowe wyświetlacze TFT działają w temperaturze 200-500 nitów, odpowiednie do kontrolowanych środowisk wewnętrznych, ale praktycznie nieczytelne w bezpośrednim świetle słonecznym.SFTO1330WN-7432A-CT2 firmy Saef Technology Limited rozbija to ograniczenie, zapewniając oszałamiające 2000 cd/m2 typowej jasności ¥ cztery do dziesięciu razy większej niż w przypadku tradycyjnych paneli.3-calowy moduł Full HD został zaprojektowany dla inżynierów, którzy nie chcą iść na kompromis z widocznością na zewnątrz, trwałość przemysłowa lub elastyczność integracji.
Zmniejsz światło otoczenia dzięki inżynierii o wysokiej jasności
Przy temperaturze 2000 nitów wyświetlacz wytwarza żywe, wyraźne obrazy nawet w bezpośrednim świetle słonecznym.podczas gdy 89° ultra szeroki kąt widzenia utrzymuje dokładność i czytelność kolorów z dowolnej perspektywyNiezależnie od tego, czy jest on stosowany w kioskach zewnętrznych, systemach nawigacji morskich, czy panelach sterowania przemysłowego, moduł ten przekształca trudne warunki oświetleniowe w korzyść wizualną.
Zbudowany na potrzeby świata rzeczywistego Robustny, niezawodny i gotowy
TZintegrowany wyświetlany pojemnościowy panel dotykowy wyposażony jest w chemicznie wzmocnione szkło osłonowe o twardości ołówka ≥ 6H, działanie przeciwbłyskowe (10% mgły) oraz ochronę powierzchni przed promieniami UV.Kontroler dotykowy ILI12511 obsługuje zarówno 3.3V i 5V z interfejsami I2C, USB lub UART, zapewniając niezawodną wydajność dotykową nawet w mgle lub z kroplami wody powierzchniowej.,ten moduł jest certyfikowany do najtrudniejszych warunków.
Specyfikacje techniczne integracji systemu
| Parametry | Wartość |
|---|---|
| Obszar aktywny | 2930,76 mm × 165,24 mm |
| Wskaźnik pikseli | 00,153 mm × 0,153 mm |
| Wyświetlanie kolorów | 16.7M |
| Interfejs | eDP 2 pasy |
| Częstotliwość zegara | 100 ̊147,8 MHz |
| Prędkość obrazu | 60 Hz |
| Typ podświetlenia | Światła LED o oświetleniu krawędziowym |
| Napięcie podświetlenia | 27V33V (typowo 30V) |
| Prąd podświetlenia | 600 mA w sumie (300 mA na strunę) |
| Żywotność LED | 40,000 godzin |
| Kontroler dotykowy | ILI12511 |
| Interfejs dotykowy | I2C / USB / UART (wybrane) |
| Napięcie dotykowe | 3.3V lub 5V (wybrane) |
Dostosowanie i wsparcie techniczne
Podczas gdy ten moduł jest dostępny jako kompletne rozwiązanie wyświetlacza dotykowego, Saef oferuje opcje pół-i całkowicie niestandardowe, aby spełnić Twoje wymagania:
Dostosowanie optyczne: dostosowanie poziomów jasności, wykończenie anty-brzmień lub dodanie powłoki anty-odcisku palca (AF)
Modyfikacje mechaniczne: dostosowanie wymiarów konturów, długości FPC lub pozycji otworów montażowych
Aktualizacje dotykowe: Integracja różnych kontrolerów dotykowych lub obsługa funkcji rękawiczek dotykowych
Dostosowanie interfejsu: Zmiana liczby pasów eDP lub dodanie opcji wyjścia LVDS
Tuning oprogramowania: dostosowanie języka OSD, silnika koloru lub ustawień DCR
Dlaczego ważne jest, żeby było 2000 gniazd
Próg 2000 nitów jest branżowym punktem odniesienia dla prawdziwej czytelności światła słonecznego.Bez wysiłku nawet w najjaśniejszym letnim słońcuModuł ten zapewnia tę wydajność bez nadmiernego zużycia energii lub problemów termicznych, dzięki zaawansowanej technologii podświetlenia LED.
Zaprojektowane przez inżynierów, dla inżynierów.
W firmie Saef współpracujemy z zespołami inżynierskimi od koncepcji do produkcji, dostarczając szczegółową dokumentację techniczną, próbki oceny,i responsywne wsparcie projektowe, aby zapewnić bezbłędne działanie rozwiązania wyświetlacza w terenie.
Wymiary mechaniczne
Wymiary mechaniczne ekranu dotykowego
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Max, proszę. | Jednostka |
| Temperatura pracy | TOP | +20 | +70 | °C |
| Temperatura przechowywania | TST | - 30 | +80 | °C |
| wilgotność otoczenia roboczego | Skocz. | - | 90 | % RH |
| Wilgotność w magazynie | Hst | - | 90 | % RH |
| Wymóg uwalniania ciepła | Trys | 15 | °C | |
Charakterystyka elektryczna modułu TFT LCD
|
Parametry |
Symbol | Oceny ratingowe |
Jednostka |
||
| Min. | TYP | Max. | |||
| Napięcie wejściowe zasilania | VDD | 3.0 | 3.3 | 3.6 | V |
| Prąd zasilania | IDD | - | - | - | mA |
|
Zasilanie sterownika LEDnapięcie |
HVDD | 2.7 | 24 | V | |
|
Zasilanie sterownika LEDAktualność |
IHVDD | 20 |
- |
mA | |
| Zużycie energii LED | PLED | 2.7 | W | ||
| Pozytywne napięcie progowe wejściowe | VIT+ | +100 | mV | ||
| Poziom napięcia progowego wejściowego | VIT- | -100 | mV | ||
| Wpływowe różnicowe napięcie w trybie wspólnym | Vcom | TBD | V | ||
Charakterystyka jednostki oświetlenia tylnego
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
| Napięcie zasilania | Vf | 27 | 30 | 33 | V | Jeśli=300 mAX 2 |
| Prąd zasilający | Jeśli | - | 600 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | 10 uA |
| Rozpraszanie mocy | Pd | - | 18 | - | W | - |
| Jednorodność dla LCM | - | 80 | - | - | % | If=600mA |
| Czas życia | - | 40000 | - | - | Kr. | Jeśli=600 mA |
| Kolor podświetlenia | Biały | |||||
Specyfikacja CTP
| Kategoria | Parametry | Specyfikacja |
|
Ogólne |
Struktura | Szkło pokrywające + szkło DITO |
| Wzmocnienie soczewek | Wzmocnione chemicznie | |
| Twardota powierzchni okładki soczewki |
≥ 6H (twardota ołówka) |
|
| Wskaźnik przenoszenia światła | ≥ 85% | |
| Temperatura działania | -20°C ~ +70°C, ≤85% RH | |
| Temperatura przechowywania | -30°C ~ +80°C, ≤85% RH | |
|
Elektryczne |
Interfejs | IIC / USB / UART |
| IC dotykowy | IL12511 | |
| napięcie zasilania (VDD) |
3.3V lub 5V (wybrane) |
|
|
Odporność gospodarza (SDA/SCL) |
Konfiguracja na tablicy głównej |
|
| Środowiskowe | Warunki eksploatacji | Funkcjonalne w mgle/wodach powierzchniowych |
|
Powierzchnia Właściwości |
Atrament powierzchni | Środki anty-UV |
| Obsługa powierzchni | Światło przeciwbłyskowe (Haze: 10%) | |
| Laminat LCD-TP | OCA (optycznie przejrzysty klej) | |
| Zgodność | Standardy materialne | Zgodny z RoHS i wolny od halogenów |
