Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD TFT o przekątnej 1,9 cala | Ekran dotykowy: | bez |
|---|---|---|---|
| Rozstrzygnięcie: | 170X320 | Kierunek patrzenia: | IPS pełny kąt widzenia |
| Układ scalony sterownika: | ST7789P3 | Kod PIN: | 30 szpilek |
| Połączenie: | ZIF | Luminancja powierzchni: | 800 cd/m2 (nitów) |
| interfejs: | SPI i MCU | Żywotność diody LED: | 40 000 godzin |
| Podkreślić: | 170x320 Wysokiej Jasności Wyświetlacz TFT,800 nitów wyświetlacz IPS LCD,1.9-calowy wyświetlacz TFT o wysokiej jasności |
||
O tym punkcie SFTO190JY-7267AN
Zwiększ swój projekt dzięki naszemu wysokiej jasności 1,9-calowemu wyświetlaczowi IPS TFT LCD, zaprojektowanemu, aby zapewnić oszałamiające wizualne efekty i optymalną wydajność.Ten wyświetlacz zapewnia doskonałą widoczność nawet w jasnym otoczeniu.
Kluczowe cechy:
Rozmiar i rozdzielczość:Ten kompaktowy wyświetlacz o rozdzielczości 1,9 cala ma rozdzielczość 170x320 pikseli, zapewniając ostre i przejrzyste obrazy do różnych zastosowań.
Żywe kolory:Technologia IPS zapewnia szerokie kąty widzenia i żywe odtwarzanie kolorów, co zapewnia doskonałą obsługę użytkownika.
Interfejs SPI i MCU:Ten wyświetlacz, zaprojektowany w celu ułatwienia integracji, posiada zarówno interfejsy SPI, jak i MCU, co czyni go kompatybilnym z szeregiem mikrokontrolerów i płyt rozwojowych.
Trwały projekt:Zbudowany z myślą o niezawodności i wydajności, wyświetlacz jest idealny zarówno dla profesjonalnych, jak i projektów DIY, w tym urządzeń noszonych, gadżetów i systemów osadzonych.
Uaktualnij swoje urządzenie dzięki naszemu wysokiej jasności 1,9-calowemu wyświetlaczowi IPS TFT LCD dla wyjątkowej jakości i wydajności.
Zamów teraz.aby skorzystać z naszej gwarantowanej najniższej ceny rynkowej!
Specyfikacja produktu
| Cechy | Szczegóły | Jednostka |
| Rozmiar wyświetlacza (po przekątnej) | 1.9 | Calowanie |
| Rodzaj LCD | IPS TFT | - |
| Tryb wyświetlania | Zazwyczaj czarny | - |
| Rozstrzygnięcie | 170 x RGB ((H) x 320 ((V) | Piksele |
| Kierunek widzenia | Wszystkie | - |
| Rozmiar modułu | 25 ((W) x 49.33 ((H) x 2.11 ((T) | mm |
| Obszar aktywny | 22.7 ((W) x 42.72 ((H) | mm |
| Wielkość pikseli | 0.1335 ((W) x 0.1335 ((H) | mm |
| Układ kolorystyczny | RGB VPerspektywny pas | - |
| Interfejs | SPI/Równoległy | - |
| Jasność powierzchni | 800 | cd/m2 |
| Wyświetlanie kolorów | 262K | - |
| System sterowania | ST7789P3 | - |
| Z lub bez panelu dotykowego | Bez | - |
| Temperatura pracy | -20°C~70°C | °C |
| Temperatura przechowywania | -30°C~80°C | °C |
Wymiary zewnętrzne
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Min. | Max, proszę. | Jednostka |
| Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.0 | V |
| Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
Charakterystyka prądu stałego
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Napęd analogiczny | Wpływ | 2.5 | 2.75 | 3.3 | V |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Wysokie napięcie wejściowe | Numer pojazdu | 0.7*IOVCC | - | IOVCC | V |
| Niskie napięcie wejściowe | VIL | GND | - | 0.3*IOVCC | V |
| Wysokie napięcie wyjściowe | VOH | 0.8*IOVCC | - | IOVCC | V |
| Niskie napięcie wyjścia | VOL | GND | - | 0.2*IOVCC | V |
| Prąd wejściowy | IIN | - | 20 | - | mA |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Włókno przednie | VF | - | 6.0 | - | V |
| Prąd prądowy | Jeżeli | - | 80 | - | mA |
| Rozpraszanie mocy | Pd | - | 256 | - | mW |
| Czas trwania diody ((25 oC) | - | 30000 | 40000 | - | Godziny |
Definicja pin interfejsu
| Nie. | Symbol | Opis | |||||||||
| 1 | GND | Powierzchnia | |||||||||
| 2 | Wpływ | Zasilanie analogiczne | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | Zresetowanie | LCM Reset pin | |||||||||
| 6 | CS | Chip wybierz pin (zwolnić Low) | |||||||||
| 7 | DC/SCL | Szpilka zegarka. | |||||||||
| 8 | WR/RS | Zarejestruj, wybierz pin. | |||||||||
| 9 | R & D | Przeczytanie włączone w równoległym interfejsie MCU 8080. | |||||||||
| 10 | SDA | Plik wejścia/wyjścia interfejsu SPI | |||||||||
| 11-18 | DB0-DB7 | MCU równoległy przycisk danych interfejsu | |||||||||
| 19 | SDO | Pin wyjściowy interfejsu SPI. | |||||||||
| 20 | LED+ | Anodę podświetloną | |||||||||
| 21-24 | Światło LED | Katodę o podświetleniu tylnym | |||||||||
| 25 | GND | Powierzchnia | |||||||||
| 26-29 | NC | NC | |||||||||
| 30 | GND | Powierzchnia |

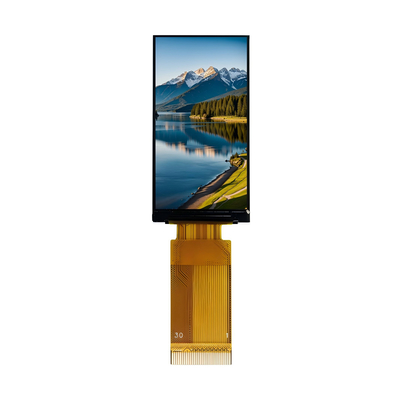

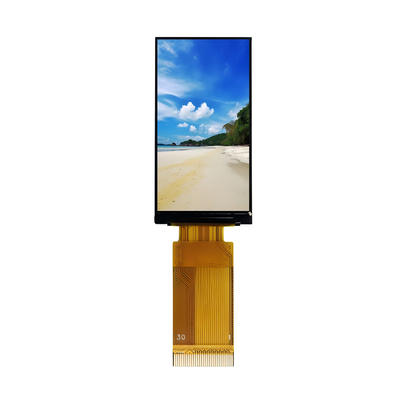

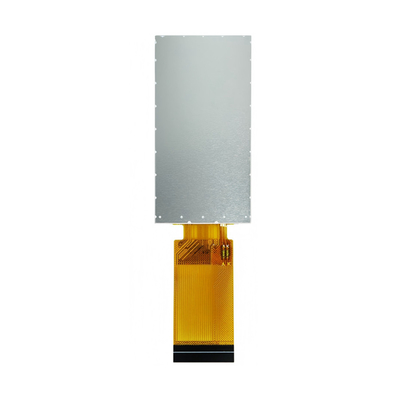

Obraz produktu
