Szczegóły Produktu:
|
| Produkt: | 100,1-calowy wyświetlacz TFT LCD | Rozstrzygnięcie: | 800*1280 pikseli |
|---|---|---|---|
| Ekran dotykowy: | z CTP | Kierunek patrzenia: | IPS Wszystkie kąty widzenia |
| interfejs: | MIPI | Kod PIN: | 40 |
| Połączenie: | Złącze | Luminancja powierzchni: | 300 cd/m2 (wykonalne) |
| Układ scalony sterownika: | JD9365DA-H3 | Żywotność diody LED: | 40 000 godzin |
| Temperatura robocza: | -20°C do +70°C | Struktura CTP: | G + g |
| Kierowca CTP: | GT9271 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 100,1-calowy wyświetlacz TFT LCD,Wyświetlacz LCD TFT dla pojazdów |
||
O tym produkcie: SFTO1010YX-7239ACT
Uaktualnij swoje urządzenia z 10,1-calowym wyświetlaczem TFT LCD, wszechstronnym i wydajnym rozwiązaniem zaprojektowanym do szerokiego zakresu zastosowań.wyświetlacze samochodowe, lub interaktywnych kiosków, ten wyświetlacz zapewnia wyjątkową jasność, trwałość i funkcjonalność.
Kluczowe cechy
Wnioski
Dlaczego wybrać nas?
Jako zaufany producent wyświetlaczy TFT, specjalizujemy się w dostarczaniu wysokiej jakości, dostosowanych do potrzeb rozwiązań.1-calowy wyświetlacz TFT LCD łączy najnowocześniejszą technologię z przystępnymi cenami, co czyni go idealnym wyborem dla twojego następnego projektu.
Zapoznaj się z naszą ofertą
Od wyświetlaczy przemysłowych po rozwiązania IoT oferujemy szeroki zakres produktów, które spełniają Państwa wymagania.
Ogólne specyfikacje
| Parametry | Specyfikacja | Jednostka |
| Rozmiar LCD | 10.1 | Calownik |
| Wymiar zarysu LCM | 143.00 ((H) X228.6 ((V) X2.6 ((T) | mm |
| Obszar aktywny | 135.36 ((H) X216.58 ((V) | mm |
| Liczba pikseli | 800RGB ((H) X1280 ((V) | piksele |
| Wskaźnik rozmiaru pikseli H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| Układ pikseli | RGB Pas pionowy | kolorystyczne |
| Wyświetlanie kolorów | 16.7M | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| Różnorodność kolorów | Typowo 56%, minimalnie 52%. | NTSC |
| Jasność | Typ: 300, Min: 250 | cd/m2 |
| LED Q'ty | 32 (4 serii 8 równoległe) | |
| kąt widzenia (CR 10) | Typ:80/80/80/80 | |
| Wskaźnik kontrastu | Typ 1000:1Min. 800:1 | |
| System sterowania | JD9365DA-H3 | |
| Interfejs | MIPI 3/4 pasu (zazwyczaj 4 pas) | |
| Masa modułu | TBD | g |
| IC dotykowy | GT9271 | |
| Struktura dotyku | G+G |
Rysunek
Rysunek zarysu ekranu dotykowego
Opis interfejsu
| Numer PIN. | Symbol | Funkcja |
| 1 | NC | Brak połączenia. |
| 2 | Wpływ | Zasilanie 3.3V |
| 3 | IOVCC | Zasilanie 1,65 ~ 3,3 V |
| 4 | GND | Powierzchnia |
| 5 | RST(GRB) | LCM Global reset ((Reset:H=IOVCC) |
| 6 | NC | Brak połączenia. |
| 7 | GND | Powierzchnia |
| 8 | D0- | Wprowadzenie danych różnicowych MIPI (negatywne) |
| 9 | D0+ | Wprowadzenie danych różnicowych MIPI (pozytywne) |
| 10 | GND | Powierzchnia |
| 11 | D1- | Wprowadzenie danych różnicowych MIPI (negatywne) |
| 12 | D1+ | Wprowadzenie danych różnicowych MIPI (pozytywne) |
| 13 | GND | Powierzchnia |
| 14 | C.L.K. | Wprowadzenie różnicowego zegara MIPI (negatywne) |
| 15 | CLK+ | Wprowadzenie różnicowego zegara MIPI (pozytywne) |
| 16 | GND | Powierzchnia |
| 17 | D2- | Wprowadzenie danych różnicowych MIPI (negatywne) |
| 18 | D2+ | Wprowadzenie danych różnicowych MIPI (pozytywne) |
| 19 | GND | Powierzchnia |
| 20 | D3- | Wprowadzenie danych różnicowych MIPI (negatywne) |
| 21 | D3+ | Wprowadzenie danych różnicowych MIPI (pozytywne) |
| 22 | GND | Powierzchnia |
| 23-24 | NC | Brak połączenia. |
| 25 | GND | Powierzchnia |
| 26-29 | NC | Brak połączenia. |
| 30 | GND | Powierzchnia |
| 31 | LEDK | Katodę podświetlenia |
| 32 | LEDK | Katodę podświetlenia |
| 33-38 | NC | Brak połączenia. |
| 39 | LEDA | Anodę podświetlenia |
| 40 | LEDA | Anodę podświetlenia |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartości | Jednostka | |
| Min. | Max, proszę. | |||
|
Napięcie zasilania |
IOVCC | - 0.3 | 3.6 | V |
| Wpływ | - 0.3 | 6.0 | V | |
| AVEE | - Tak. | - Tak. | V | |
| Napięcie sygnału wejściowego | VI | - 0.3 | IOVCC | V |
| Temperatura działania | TOP | -20 | 70 | °C |
| Temperatura przechowywania | TST | - 30 | 80 | °C |
Charakterystyka podświetlenia
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka |
| LED Prąd naprzód | Jeżeli | - Tak. | 180 | 225 | mA |
| LED Przejściowe napięcie każdej struny LED | Struny VF | 11.6 | - Tak. | 13.6 | Wolt |
| Czas trwania diody |
N/A |
30000 |
40000 |
- Tak. |
Kr. |
| Pozycja | Symbol | Warunki | Wartości | |||
| Min. | Typowy. | Max, proszę. | ||||
|
Kąt widzenia |
Ty... |
CR ¢10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ŚL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Czas reakcji | TON+TOFF |
θ=Φ =0 ° Normalne kąt widzenia |
- |
30 | 40 | |
| Wskaźnik kontrastu | CR | 800 | 1000 |
- |
||
| Światłość | L | 280 | 300 | - | ||
| Jednorodność jasności | YU | 75 | 80 | - | ||
|
Kolorowość (CIE1931) |
Biały |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Czerwony |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Zielona |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Niebieski |
BX | 0.137 | ||||
| By | ||||||
| NTSC | 57% | |||||

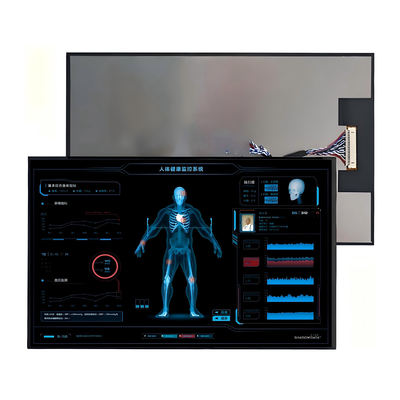

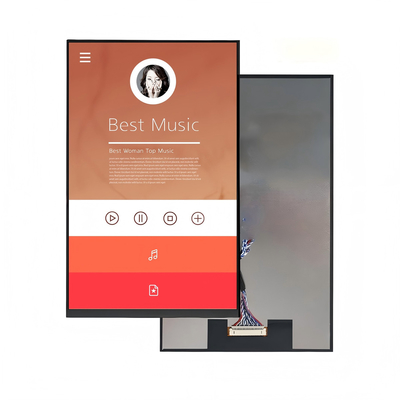

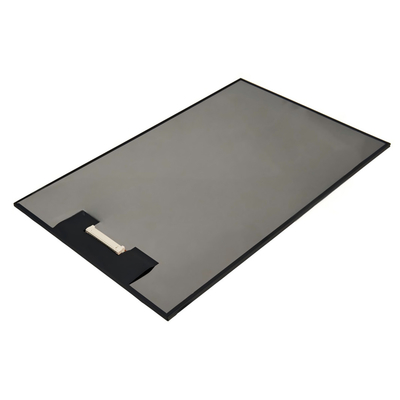

Zdjęcie produktu
Badania środowiskowe i niezawodności
| - Nie, nie. | Element testowy | Warunki | Wskazania |
| 1 | Działanie w wysokiej temperaturze | Ts= +70°C, 240 godzin |
Uwaga 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Działanie w niskich temperaturach | Ta= -20°C, 240 godzin | Uwaga 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Przechowywanie w wysokiej temperaturze | Ta= +80°C, 240 godzin | IEC60068-2-2 GB2423. 2-89 |
| 4 | Przechowywanie w niskiej temperaturze | Ta= -30°C, 240 godzin | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Przechowywanie w warunkach wysokiej temperatury i wilgotności | Ta= +60°C, 90% RH max, 160 godzin |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Wstrząs cieplny (brak działania) | -30°C 30 min ~ +80°C 30 min Czas zmiany: 5 min, 30 cykli |
Zacznij od zimna. temperatury, kończy się wysoka temperatura IEC60068-2-14, GB2423.22-87 |
|
7 |
Rozładowanie elektrostatyczne (operacja) |
C=150pF, R=330 Ω, 5 punktów/panel Powietrze: ±8KV, 5 razy; Kontakt: ±4KV, 5 razy; (środowisko: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Wibracje (Nieczynność) |
Zakres częstotliwości: 10~55Hz, Uderzenie: 1.mm Przesunięcie: 10Hz~55Hz~10Hz 2 godziny w każdym kierunku X.Y.Z. (stan opakowania) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Wstrząs (nieczynność) |
60G 6 ms, ± X, ± Y, ± Z 3 razy w każdym kierunku |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Badanie upuszczania opakowania |
Wysokość: 80 cm, 1 róg, 3 krawędzie, 6 powierzchni |
IEC60068-2-32 GB/T2423.8-1995 |
