Szczegóły Produktu:
|
| Typ wyświetlania: | Przemysłowy LCD TFT | Rozmiar ekranu: | 15,6 cala (365,72 × 220,39 mm) |
|---|---|---|---|
| Rezolucja: | 1920 × 1080 FHD (wysokość 0,179 mm pikseli) | maksymalna jasność: | 1500 CD/m² (typ) |
| Kąt oglądania: | 85 °/85 °/85 °/85 ° (CR≥10) | Temperatura operacyjna.: | -30 ° C do +85 ° C (certyfikat szerokiej temperatury) |
| Interfejs: | 40-pin 2ch LVD (I-PEX 20455-040E) | Wejście mocy: | 3,3 V DC ± 10% (4W Typ, 5 W Max) |
| Współczynnik kontrastu: | 800: 1 (typ) | Podświetlenie: | Zewnętrzny pasek światła LED |
| LED LED Lifetime: | 24,35 W, 50 000 godzin życia | Kolor Gamut: | 72% NTSC |
| Aplikacja: | HMI, maszyny zewnętrzne, motoryzacyjne, medyczne | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Przemysłowy wyświetlacz LCD TFT 1500 nitów,Przemysłowy wyświetlacz LCD TFT LVDS |
||
Zaprojektowane do ekstremalnych warunków przemysłowych
SFTO1560RX-7312AN to 15,6-calowy wysokiej jasności TFT LCD, zbudowany w trudnych warunkach.zapewnia bezkompromisową widoczność w bezpośrednim świetle słonecznym lub w temperaturze mrozu, automatyzacji fabryki i kiosków zewnętrznych.
Wytrzymałość przemysłowa
Trwałość wojskowa: zatwierdzona przez 100 cykli wstrząsów termicznych, testy wibracji 10-55 Hz i ochronę ESD ±12 kV.
50Światło tylne LED o napięciu 1000 godzin: zewnętrzny pas światła o napięciu 45,1 V (opcjonalnie IP67) dla minimalnej konserwacji.
Powierzchnia odporna na działanie chemiczne: powłoka antypromieniowa 3H jest odporna na środki czyszczące.
Funkcje inteligentnej integracji
Interfejs LVDS Plug & Play: 40-kolkowy złącze (I-PEX 20455) z kontrolą odwrotnego skanowania do elastycznego montażu.
Zero utrzymania obrazu: tryb sygnału DE uniemożliwia zapalenie podczas pracy 24 godziny na dobę.
Projekt o niskim poborze energii: typowe zużycie 4 W przy 3.3 V ¢ zmniejsza obciążenie cieplne systemu.
Certyfikat do globalnego wdrażania
• Zgodny z unijnymi przepisami RoHS/REACH
• Certyfikat ISO 9001 (Jakość) i 14001 (Środowisko)
• Roczna gwarancja funkcjonalna
Zaufanie przemysłu:
✅ Maszyny ciężkie: panele sterujące koparkami, wyświetlacze rolnicze
✅ Transport: pulpy sterowania lotnicze, systemy nawigacji morskiej
✅ Medyczne: sprzęt diagnostyczny, przenośne monitory
✅ Energia: HMI platformy naftowej, terminale sterujące farmami słonecznymi
Poproś o dostosowanie:Kontaktsales2@saef.com.cndla wersji IP, integracji ekranu dotykowego lub niestandardowych ramek.
Specyfikacje
| Pozycja | Specyfikacja | Jednostka |
| Wielkość ekranu | 15.6 ∆ rzeczywista przekątna | |
| Beael otwiera | 365.72x220.39x12.5 | mm |
| Liczba pikseli | 1920 x RGB x 1080 | pixel |
| Wskaźnik pikseli | 00,17925 (H) x 0,17925 (V) | mm |
| Obszar wyświetlania | 344.16x193.59 | mm |
| Wyświetlanie kolorów | 16.7M | kolor |
| Tryb transmisji | Zazwyczaj czarny | - |
| Obsługa powierzchni | typ AG, twarda powłoka 3H, | - |
| Zużycie energii | Całkowita komórka | |
| TC | 8100 | k |
| NTSC | 72 (typ) | % |
Wymiary zewnętrzne
Definicja pin interfejsu
| Szpilka | Nazwa | Opis |
| 1 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 2 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 3 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 4 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 5 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 6 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 7 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 8 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 9 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 10 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 11 | LCD_VCC | LCD logiczne i zasilanie sterownika 3.3V |
| 12 | LCD_VCC | LCD logiczne i zasilanie sterownika 3.3V |
| 13 | LCD_VCC | LCD logiczne i zasilanie sterownika 3.3V |
| 14 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 15 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 16 | NC | Nie ma połączenia, ten szpil powinien być otwarty. |
| 17 | REV_SCAN |
Niski → Normalny tryb Wysoka → Horizontal & Vertical Reverse Scan |
| 18 | RXO0- | Ujemne dane wejściowe różnicowe LVDS. Kanał O0 (dziwny) |
| 19 | RXO0+ | Pozytywne dane wejściowe różnicowe LVDS. Kanał O0 (nieparzyste) |
| 20 | RXO1- | Ujemne dane wejściowe różnicowe LVDS. Kanał O1 (dziwny) |
| 21 | RXO1+ | Pozytywne dane wejściowe różnicowe LVDS. Kanał O1 (dziwny) |
| 22 | RXO2- | Ujemne dane wejściowe różnicowe LVDS. Kanał O2 (dziwny) |
| 23 | RXO2+ | Pozytywne dane wejściowe różnicowe LVDS. Kanał O2 (nieparzyste) |
| 24 | LCD GND | Logika LCD i uziemienie sterownika |
| 25 | RXOC- | Ujemne wejście różnicowego zegara LVDS (dziwne). |
| 26 | RXOC+ | Pozytywne wejście różnicowego zegara LVDS (nieparzyste) |
| 27 | LCD GND | Logika LCD i uziemienie sterownika |
| 28 | RXO3- | Wprowadzenie danych różnicowych LVDS ujemne. kanał O3 (nieparzyste) |
| 29 | RXO3+ | Pozytywne dane wejściowe różnicowe LVDS. Kanał O3 (nieparzyste) |
| 30 | RXE0- | Ujemne dane wejściowe różnicowe LVDS. Kanał E0 (parzysty) |
| 31 | RXE0+ | Pozytywne dane wejściowe różnicowe LVDS. Kanał E0 (parzysty) |
| 32 | RXE1- | Ujemne dane wejściowe różnicowe LVDS. Kanał E1 (parzysty) |
| 33 | RXE1+ | Pozytywne dane wejściowe różnicowe LVDS. Kanał E1 (parzysty) |
| 34 | LCD GND | Logika LCD i uziemienie sterownika |
| 35 | RXE2- | Ujemne dane wejściowe różnicowe LVDS. Kanał E2 (parzysty) |
| 36 | RXE2+ | Pozytywne dane wejściowe różnicowe LVDS. Kanał E2 (parzysty) |
| 37 | RXEC... | Ujemne wejście różnicowego zegara LVDS (parzysty). |
| 38 | RXEC+ | Pozytywne wejście różnicowego zegara LVDS (parzyste). |
| 39 | RXE3- | Ujemne dane wejściowe różnicowe LVDS. Kanał E3 (parzysty) |
| 40 | RXE3+ | Pozytywne dane wejściowe różnicowe LVDS. Kanał E3 (parzysty) |

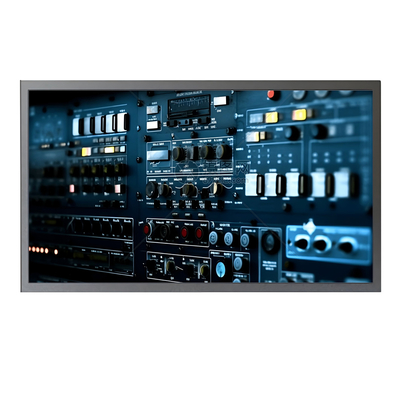

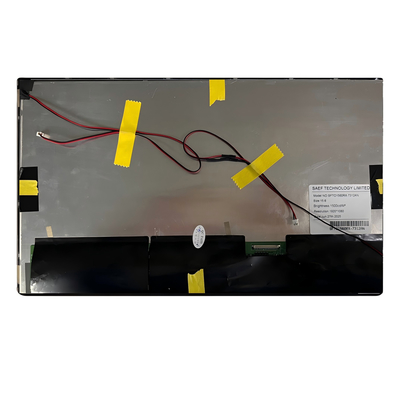

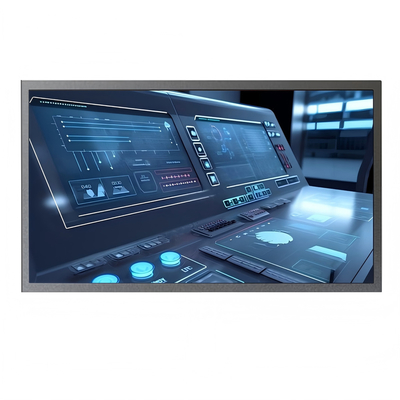

Obraz produktu
