Szczegóły Produktu:
|
| Typ wyświetlacza: | Industrial TFT LCD z interfejsem EDP | Rozmiar ekranu: | 15,6-calowy przekątna |
|---|---|---|---|
| Rezolucja: | FHD 1920 x 1080 (pionowy pasek RGB) | jasność: | 1000 CD/m² (środkowa luminancja) |
| Temperatura operacyjna.: | -20°C do +70°C | Wejście zasilania: | 3,3 V DC ± 10% (0,891 W Max) |
| Interfejs: | 30-pin EDP (I-PEX 20455-030E) | System podświetlenia: | Zewnętrzny sterownik LED (45,1 V Typ, 540MA) |
| Wydajność kolorów: | 69% kolorystyki, 16,7 mln kolorów (6bit+FRC) | Kąt widzenia: | 80 °+ poziome/pionowe (CR≥10) |
| Złącza: | EDP Input + BL Moc wyjściowa (MSK24022P10A) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1000 nitów wyświetlacz TFT LCD,Wyświetlacz TFT LCD odczytywalny światłem słonecznym,Przemysłowy wyświetlacz eDP TFT LCD |
||
Wysokiej widoczności wyświetlacz dla wymagających środowisk przemysłowych
SFTO1560BD-7246A3N to 15,6-calowy LCD TFT zaprojektowany z myślą o niezawodności w ekstremalnych warunkach.Z jasnością 1000 nitów i działającym w temperaturze od -20 do +70 °C, zapewnia jasną widoczność w bezpośrednim świetle słonecznym lub w temperaturach mrożących idealnie nadaje się do automatyzacji fabryk, sprzętu zewnętrznego i urządzeń medycznych.
Kluczowe korzyści przemysłowe
Zapewnienie silnej łączności:Interfejs eDP z obsługą kanałów AUX (zgodny z VESA DisplayPort 1.2) upraszcza integrację.
Inteligentne zarządzanie energią:Tryb oszczędnościowy 50 Hz zmniejsza zużycie energii o 15% bez uszczerbku dla funkcjonalności.
Trwałość wojskowa:Zweryfikowane przez 100 cykli uderzeń cieplnych i 240 godzin testów wilgotności (60°C/90% RH).
Zero zachowania obrazu:Automatyczne tworzenie czarnego wideo podczas utraty sygnału chroni integralność ekranu.
Doskonałość techniczna
Kolor precyzyjny:69% gamy kolorów z 16,7M kolorów za pośrednictwem technologii 6-bitowej + FRC.
Zmrażanie bez migotania:sterowanie PWM (1-2KHz) z równoważeniem prądu dla jednolitego podświetlenia.
Łatwa integracja:Wykrywanie gorących wtyczek (HPD) i odwracalna sekwencja zasilania.
Certyfikat dla rynków UE/USA
• RoHS 2011/65/UE i REACH
• Certyfikat zarządzania jakością ISO 9001:2015
• Roczna gwarancja funkcjonalna
Idealne do:
Poproś o dostosowanie:W celu uzyskania wersji zamkniętych IP65, opcji pojemnościowego dotyku lub niestandardowych konstrukcji ramki należy skontaktować się z sales2@saef.com.cn.
Specyfikacje
| Pozycja | Specyfikacja | Jednostka |
| Wielkość ekranu | 15.6 ∆ diagonalna | |
| Element sterownika | a-si aktywna matryca TFT | - |
| Liczba pikseli | 1920 x RGB x 1080 | pixel |
| Wskaźnik pikseli | 00,17925 (H) x 0,17925 (V) | mm |
| Układ pikseli | Wyrównanie: | - |
| Wyświetlanie kolorów | 160,7 m | kolor |
| Tryb transmisji | Zazwyczaj czarny | - |
| Obsługa powierzchni | Twarda powłoka (3H), przeciwbrzmień | - |
| Zużycie energii | Komórka 0,891W (maks.) | - |
|
Temperatura pracy |
-20°C do +70°C | °C |
|
Temperatura przechowywania |
-30°C do +80°C | °C |
Wymiary zewnętrzne
Definicja pin interfejsu
| Szpilka | Symbol | Opis |
| 1 | NC | Brak połączenia (rezerwowane do badania LCD) |
| 2 | H_GND | Powierzchnia dużych prędkości |
| 3 | ML1- | Dodatkowy pas sygnałowy 1 |
| 4 | ML1+ | Prawdziwy Signal-Main Lane 1 |
| 5 | H_GND | Powierzchnia dużych prędkości |
| 6 | ML0- | Dodatkowy pas sygnałowy 0 |
| 7 | ML0+ | Prawdziwy kanał główny sygnału 0 |
| 8 | H_GND | Powierzchnia dużych prędkości |
| 9 | AUX+ | Prawdziwy kanał pomocniczy sygnału |
| 10 | AUX- | Kanał pomocniczy sygnału uzupełniającego |
| 11 | H_GND | Powierzchnia dużych prędkości |
| 12 | Wykorzystanie | Zasilanie +3,3V (typowe) |
| 13 | Wykorzystanie | Zasilanie +3,3V (typowe) |
| 14 | NC | Brak połączenia (rezerwowane do badania LCD) |
| 15 | GND | Powierzchnia |
| 16 | GND | Powierzchnia |
| 17 | HPD | Wykrycie gorącej wtyczki |
| 18 | BL_GND | BL Ziemia |
| 19 | BL_GND | BL Ziemia |
| 20 | BL_GND | BL Ziemia |
| 21 | BL_GND | BL Ziemia |
| 22 | LED_EN | BL_Włączony sygnał konwertera LED |
| 23 | LED_PWM | Sygnał sterowania przyciemnianiem PWM konwertera LED |
| 24 | NC | Brak połączenia (rezerwowane do badania LCD) |
| 25 | NC | Brak połączenia (rezerwowane do badania LCD) |
| 26 | LED_VCCS | Pojemność BL |
| 27 | LED_VCCS | Pojemność BL |
| 28 | LED_VCCS | Pojemność BL |
| 29 | LED_VCCS | Pojemność BL |
| 30 | NC | Brak połączenia (rezerwowane do badania LCD) |
Specyfikacja elektryczna (komora otwarta)
| Pozycja | Symbol | Wartość | Jednostka | |
| Min. | Max, proszę. | |||
| Napięcie zasilania | Wykorzystanie | - 0.3 | +4.0 | V |
| Napięcie wejściowe logiczne | Numer pojazdu | - 0.3 | VCCS+0.3 | V |
| Napięcie wejściowe konwertera | LED_VCCS | - 0.3 | 26.0 | V |
| napięcie sygnału sterowania konwerterem | LED_PWM, | - 0.3 | 5.0 | V |
| napięcie sygnału sterowania konwerterem | LED_EN | - 0.3 | 5.0 | V |
Charakterystyka elektryczna
| Parametry | Symbol | Wartość | Jednostka | |||
| Min. | Typowy. | Max, proszę. | ||||
| Napięcie zasilania | Wykorzystanie | 3.0 | 3.3 | 3.6 | V | |
| napięcie falowe | VRP | - | 50 | 150 | mV | |
| Prąd wejściowy | IRUSH | 0 | - | 1.5 | A | |
|
Prąd zasilania |
Mozaika |
IVCCS |
210 | 240 | 270 | mA |
| Czarne | 190 | 220 | 250 | mA | ||
| Linia H1 Pas | 450 | 550 | 650 | mA | ||
| HPD opór do ciągnięcia | RHPD | 30K. | - | 100K. | Och, co? | |
| HPD | Wysoki poziom | VHHPD | 2.25 | - | 2.75 | V |
| Niski poziom | VLHPD | 0 | - | 0.4 | V | |
Specyfikacja konwertera LED
|
Parametry |
Symbol |
Wartość |
Jednostka |
|||
| Min. | Typowy. | Max, proszę. | ||||
| napięcie zasilania wejściowego konwertera | LED_VCCS | 5 | 12 | 21 | V | |
| Prąd napędowy konwertera | ILED_VCCSRUSH | 0 | - | 1.5 | A | |
|
System sterowania LED_EN Poziom |
Włączone światło. | VHLED_EN | 2.2 | - | 5.0 | V |
| Światło z tyłu wyłączone | VLLED_EN | 0 | - | 0.6 | V | |
| LED_EN Obniżony opór ciągnięcia | RLED_EN | 30K. | - | 100K. | Och, co? | |
|
Poziom sterowania PWM |
Wysoki poziom PWM | VHPWM | 2.2 | - | 5.0 | V |
| Niski poziom PWM | VLPWM | 0 | - | 0.6 | V | |
| Oporność PWM do ciągnięcia w dół | RPWM | 30K. | - | 100K. | Och, co? | |
| Wskaźnik obowiązku sterowania PWM | 1 | - | 100 | % | ||
| PWM Control Dopuszczalne napięcie falowe | VPWM_pp | 0 | - | 100 | mV | |
| Częstotliwość sterowania PWM | fPWM | 190 | - | 2K | Hz | |
| Prąd mocy LED | LED_VCCS=typ | ILED | - | 270 | 300 | mA |
|
Wyjście konwertera |
napięcie | VL | 15 | 31 | V | |
| Prąd każdego kanału | - | 18 | 19 | 20 | mA | |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | |
|
Kolor Chromatyczność (CIE 1931) Tylko mgła z światłem C |
Czerwony | Rx |
R=G=B=255 Szara skala |
Typowy... 0.03 |
0.658 |
Typ + 0.03 |
- |
| Ry | 0.328 | ||||||
| Zielona | Gx | 0.275 | |||||
| Gy | 0.574 | ||||||
| Niebieski | Bx | 0.143 | |||||
| /Przez | 0.092 | ||||||
| Biały | Wx | 0.314 | |||||
| Wy | 0.361 | ||||||
| Gamma kolorów | C.G. | 64 | 69 | - | % | ||
| Przepływ środkowy | T% | 3.83 | 4.39 | - | % | ||
| Wskaźnik kontrastu | CR | 800 | 1000 | - | - | ||
| Czas reakcji | TR +TF | θx = 0, θY = 0. | - | 25 | 30 | ms | |
|
Kąt widzenia |
Horyzontalny |
CR>10 |
80 | - | - |
Deg. |
|
| - | 80 | - | - | ||||
| Pionowa | y+ | 80 | - | - | |||
| - | 80 | - | - | ||||

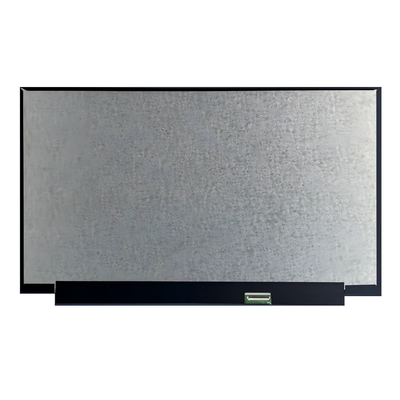

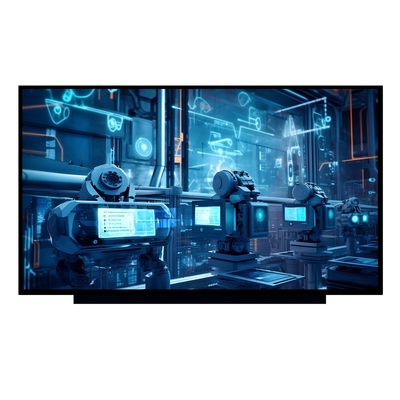

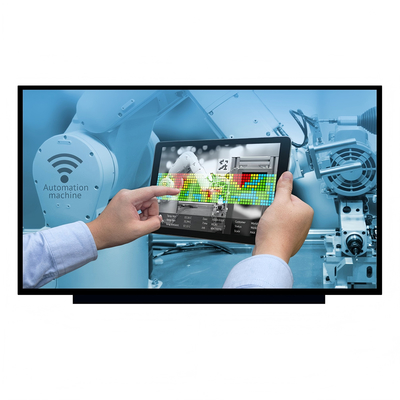

Obraz produktu
