Szczegóły Produktu:
|
| Numer modelu: | SFTO2150RX-7320AN | Rozmiar ekranu: | 21,5-calowy przekątna (546,1 mm) |
|---|---|---|---|
| Rezolucja: | 1920 × 1080 pikseli (pasek RGB) | jasność: | 500 cd/m² |
| Temperatura operacyjna.: | -30°C do +80°C | Współczynnik kontrastu: | 1000:1 (typowo) |
| Interfejs: | LVD z podwójnym kanałem (2 piksel/zegar) | Zużycie energii: | 20,96 W. |
| Czas odpowiedzi: | 14ms GTG (szary do szare) | Kąt oglądania: | 89 ° WSZYSTKIE kierunki (Cr> 10) |
| Podświetlenie: | 50 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 500 nits LCD TFT przemysłowy,FHD przemysłowy LCD TFT,21.5 Industrial TFT LCD |
||
Wyświetlacz przemysłowy o krytycznym znaczeniu dla ekstremalnych warunków
Model SFTO2150RX-7320AN wyznacza standard niezawodności w automatyce przemysłowej, obrazowaniu medycznym i systemach transportowych. Dzięki jasności 500 nitów i rozdzielczości FHD zapewnia wyraźny obraz nawet w bezpośrednim świetle słonecznym lub w niskich temperaturach.
Kluczowe zalety techniczne
✅ Wytrzymałość klasy wojskowej
Działa w temperaturach od arktycznych do pustynnych (-30°C~80°C)
Wytrzymuje wstrząsy mechaniczne 50G (IEC 60068-2-27)
240 godzin pracy w wilgotności @50°C/80%RH
✅ Połączenia przemysłowe
Dwukanałowy interfejs LVDS (złącze JAE FI-X30H)
Tryb synchronizacji tylko DE @74,25MHz
6-bitowy + Hi-FRC (16,7 mln kolorów)
✅ Konstrukcja zapewniająca zerowy czas przestoju
Podświetlenie LED 50 000 godzin (7020 chipów, 10S6P×2)
Tolerancja tętnień wejściowych <300mV
Ochrona przed wyładowaniami elektrostatycznymi ±8kV (IEC 61000-4-2)
Zastosowania przemysłowe / Industrial Applications
Konserwacja i gwarancja / Maintenance & Warranty
Żywotność: 50 000 godzin pracy diod LED (@25°C)
Zapobieganie wypalaniu obrazu: tryb uśpienia po 30 minutach bezczynności
Gwarancja: 1 rok wymiany funkcjonalnej
Ochrona ESD: zapakowane w IPM z folią przewodzącą
Żądanie dostosowania
Skontaktuj się z sales2@saef.com.cn w celu uzyskania wersji uszczelnionych IP65, opcji dotykowych pojemnościowych lub niestandardowych konstrukcji ramki.
Specyfikacje
| Elementy | Specyfikacja | Jednostka |
| Aktywny rozmiar ekranu | 21.5 | cali |
| Liczba pikseli | 1920 X 1080 | Piksel |
| Obszar wyświetlania | 476.64 (H) x 268.11(V) | mm |
| Otwór ramki | 479.84(H) x 271.3(V) | mm |
| Wymiary zewnętrzne | 495.6(H) x 292.4(V) x 10.35(D) | mm |
| Jasność, biały | 500 (środek 1 punkt, typ.) | cd/m 2 |
| Napięcie wejściowe zasilania | 12 (typ) | V |
| Napięcie zasilania | 5.0 (typ) | V |
| Pobór mocy | Razem = 20.96 (typ.) | W |
| Współczynnik kontrastu | 1000:1 | -- |
| Czas reakcji | 14 (typ.)(G do G) | ms |
| Temperatura barw | TBD | K |
| Waga | TBD(Typ) | Kg |
| Temperatura pracy | -30 ~ 80 | ℃ |
| Temperatura przechowywania | -30 ~ 85 | ℃ |
Charakterystyka optyczna
| Parametr | Symbol | Warunek | Min. | Typ. | Maks. | Jednostka | ||
|
Kąt widzenia zakres |
Poziomy |
Θ3 |
CR > 10 |
85 | 89 | - | Stopnie | |
| Θ9 | 85 | 89 | - | Stopnie | ||||
|
Pionowy |
Θ12 | 85 | 89 | - | Stopnie | |||
| Θ6 | 85 | 89 | - | Stopnie | ||||
| Współczynnik kontrastu jasności | CR |
Θ = 0. (Środek) Normalny Widzenie Kąt |
450 | 500 | ||||
| Przepuszczalność komórki | Tr | - | 3.55 | - | % | |||
| Jednolitość bieli | ΔY | 75 | 80 | - | % | |||
|
Odwzorowanie koloru |
Biały |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| Wy | 0.299 | 0.329 | 0.359 | - | ||||
|
Czerwony |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| Ry | 0.320 | 0.350 | 0.380 | - | ||||
|
Zielony |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| Gy | 0.590 | 0.620 | 0.650 | - | ||||
|
Niebieski |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| By | 0.02 | 0.05 | 0.08 | - | ||||
|
Czas Reakcji |
GTG | Tg | 14 | 25 | ms | |||
| Przesłuch | CT |
- |
- |
2.0 | % | |||
Charakterystyka podświetlenia
| Parametr | Symbol | Wartość | Jednostka | ||
| Min. | Typ. | Maks. | |||
| Napięcie wejściowe paska świetlnego LED na pin wejściowy | VPIN | 46.5 | 48.5 | 51.5 | V |
| Całkowity prąd wejściowy paska świetlnego LED | IPIN | --- | 360 | mA | |
| Żywotność diody LED | LLED | 40000 | 50000 | --- | Godziny |
| Pobór mocy | PBL | 17.46 | W | ||
Wymiary zewnętrzne
Definicja pinów interfejsu
| Pw nr | Symbol | Funkcja |
| 1 | RXO0- | Ujemne dane transmisji piksela 0 (NIEPARZYSTE) |
| 2 | RXO0+ | Dodatnie dane transmisji piksela 0 (NIEPARZYSTE) |
| 3 | RXO1- | Ujemne dane transmisji piksela 1 (NIEPARZYSTE) |
| 4 | RXO1+ | Dodatnie dane transmisji piksela 1 (NIEPARZYSTE) |
| 5 | RXO2- | Ujemne dane transmisji piksela 2 (NIEPARZYSTE) |
| 6 | RXO2+ | Dodatnie dane transmisji piksela 2 (NIEPARZYSTE) |
| 7 | GND | Masa zasilania |
| 8 | RXOC- | Ujemny zegar transmisji (NIEPARZYSTE) |
| 9 | RXOC+ | Dodatni zegar transmisji (NIEPARZYSTE) |
| 10 | RXO3- | Ujemne dane transmisji piksela 3 (NIEPARZYSTE) |
| 11 | RXO3+ | Dodatnie dane transmisji piksela 3 (NIEPARZYSTE) |
| 12 | RXE0- | Ujemne dane transmisji piksela 0 (PARZYSTE) |
| 13 | RXE0+ | Dodatnie dane transmisji piksela 0 (PARZYSTE) |
| 14 | GND | Masa zasilania |
| 15 | RXE1- | Ujemne dane transmisji piksela 1 (PARZYSTE) |
| 16 | RXE1+ | Dodatnie dane transmisji piksela 1 (PARZYSTE) |
| 17 | GND | Masa zasilania |
| 18 | RXE2- | Ujemne dane transmisji piksela 2 (PARZYSTE) |
| 19 | RXE2+ | Dodatnie dane transmisji piksela 2 (PARZYSTE) |
| 20 | RXEC- | Ujemny zegar transmisji (PARZYSTE) |
| 21 | RXEC+ | Dodatni zegar transmisji (PARZYSTE) |
| 22 | RXE3- | Ujemne dane transmisji piksela 3 (PARZYSTE) |
| 23 | RXE3+ | Dodatnie dane transmisji piksela 3 (PARZYSTE) |
| 24 | GND | Masa zasilania |
| 25 | NC | Brak połączenia, ten pin powinien być otwarty |
| 26 | NC | Brak połączenia, ten pin powinien być otwarty |
| 27 | NC | Brak połączenia |
| 28 | VDD |
Zasilanie: +5V |
| 29 | VDD | |
| 30 | VDD |

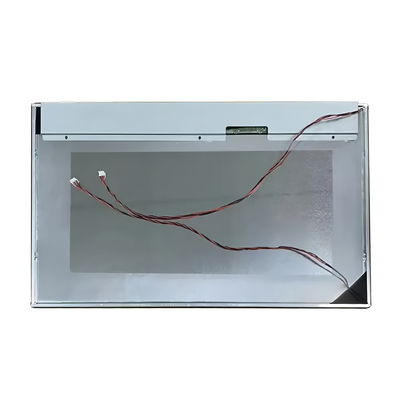

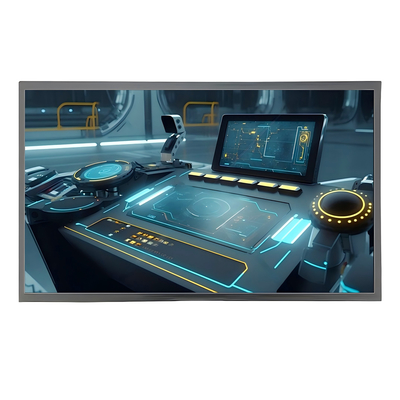

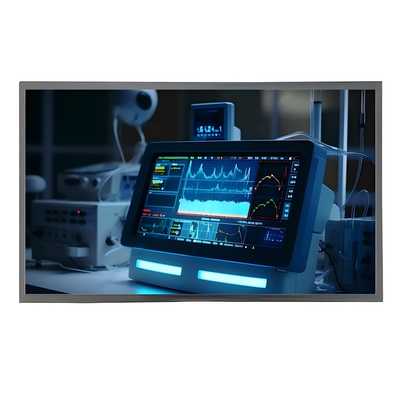

Obraz produktu
