Szczegóły Produktu:
|
| Numer modelu: | SFTO2700SM-7317AN | Rozmiar ekranu: | 27-calowy przekąt |
|---|---|---|---|
| Rozstrzygnięcie: | 1920 × 1080 pikseli (pasek RGB) | Jasność: | 350 cd/m² |
| Temperatura przechowywania.: | -20°C do +60°C | Temperatura robocza: | 0°C do +50°C |
| Współczynnik kontrastu: | 1000:1 (typowo) | interfejs: | LVD z podwójnym kanałem (2 piksel/zegar) |
| Czas odpowiedzi: | 14 ms (włączone/wyłączane, typ.) | Podświetlenie: | 30 000 godzin |
| Obsługa powierzchni: | Powłoki AG/AR/AF (wybierane) | Technologia dotykowa: | PCAP (CTP) Opcjonalnie |
| szklana pokrywa: | Gorilla Glass/Tartled Glass/PMMA (niestandardowe) | Punkty dotykowe: | 10-punktowy wielofunkcyjny |
| interfejs dotykowy: | I²C/USB/RS232 (konfigurowalne) | Opcje IC: | Eeti, Ilitek, Cypress, Goodix |
| Dostosowanie: | Druk jedwabny, logo, wycięcia | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Przemysłowy wyświetlacz TFT LCD z obsługą Multi-Touch,27 Przemysłowy wyświetlacz TFT LCD,Przemysłowy wyświetlacz TFT LCD z obsługą dotyku w rękawicach |
||
SFTO2700SM-7317AN na nowo definiuje wizualizację przemysłową dzięki zintegrowanej technologii dotyku pojemnościowego (PCAP). Łącząc 27-calowy wyświetlacz FHD TFT LCD (350 cd/m²) z czułością dotykową kompatybilną z rękawicami, został zaprojektowany do interfejsów medycznych, automatyzacji fabryk i systemów transportowych.
Kluczowe opcje dostosowywania
✅ Wytrzymałe rozwiązania dotykowe
Opcje szkła: Wzmocnione chemicznie szkło Gorilla Glass® (medyczne), szkło hartowane (przemysłowe), PMMA (wrażliwe na koszty)
Powłoki: Antyrefleksyjna (AG) dla czytelności w świetle słonecznym, antyrefleksyjna (AR) do obrazowania medycznego, antyodciskowa (AF) do kiosków
Obróbka krawędzi: Polerowane, fazowane lub zakrzywione krawędzie 2.5D
✅ Zaawansowana integracja dotykowa
Konfiguracje czujników: Czujniki szklane (wysoka trwałość), czujniki foliowe (lekkie), folia+folia (elastyczny montaż)
Układy scalone kontrolera: EETI dla EMC medycznego, Cypress dla motoryzacji (-40°C), Goodix dla gestów multi-touch
Interfejsy: I²C (systemy wbudowane), USB (plug-and-play), RS232 (starszy sprzęt)
✅ Niezawodność klasy przemysłowej
Praca w temperaturze 0°C~50°C z odpornością na kondensację
Test termiczny 24-cyklowy (-20°C↔60°C)
Uszczelnienie przednie IP65 w połączeniu z panelem dotykowym
Certyfikaty
EN 60601-1 (medyczny), ISO 16750 (motoryzacja)
Zgodność z REACH SVHC, RoHS 3
EMC: EN 55032 Klasa B
Poproś o dostosowanie
Kontakt sales2@saef.com.cn w celu uzyskania wersji uszczelnionych IP65, opcji dotyku pojemnościowego lub niestandardowych konstrukcji ramek.
Specyfikacje
| Elementy | Jednostka | Specyfikacja |
| Przekątna ekranu | mm | 27.0” |
| Obszar aktywny | mm | 597.888(H) x 336.312(V) |
| Piksele H x V | - | 1920(x3) x 1080 |
| Rozstaw pikseli | um | 31.14 (na jedną triadę) x31.14 |
| Układ pikseli | - | R.G.B. Pasek pionowy |
| Tryb wyświetlania | - | Normalnie czarny |
| Czas reakcji | Msec | 14ms (typ., włącz/wyłącz) |
| Waga | Gramy | TBD |
| Interfejs elektryczny | - | Dwukanałowy LVDS, 8 bitów wejście danych RGB |
| Obsługa kolorów | - | 16,7 mln kolorów |
| Obróbka powierzchni | - | Antyrefleksyjna, 3H |
| Temperatura pracy | ℃ |
0 do +50 |
| Temperatura przechowywania | ℃ | -20 do +60 |
Wymiary zewnętrzne
Definicja pinów interfejsu
| Numer pinu | Symbol | Opis |
| 1 | RxO0- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 2 | RxO0+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 3 | RxO1- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 4 | RxO1+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 5 | RxO2- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 6 | RxO2+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Ujemne wejście zegara różnicowego LVDS (zegar nieparzysty) |
| 9 | RxOCLK+ | Dodatnie wejście zegara różnicowego LVDS (zegar nieparzysty) |
| 10 | RxO3- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 11 | RxO3+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 12 | RxE0- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 13 | RxE0+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 14 | GND | Masa |
| 15 | RxE1- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 16 | RxE1+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 17 | GND | Masa |
| 18 | RxE2- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 19 | RxE2+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 20 | RxECLK- | Dodatnie wejście zegara różnicowego LVDS (zegar parzysty) |
| 21 | RxECLK+ | Dodatnie wejście zegara różnicowego LVDS (zegar parzysty) |
| 22 | RxE3- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 23 | RxE3+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 24 | GND | Masa |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Brak połączenia |
| 28 | VDD | Napięcie wejściowe zasilania 5V |
| 29 | VDD | Napięcie wejściowe zasilania 5V |
| 30 | VDD | Napięcie wejściowe zasilania 5V |
Charakterystyka optyczna
| Parametr | Warunki | Min. | Typ. | Maks. | Jednostka | |
|
Kąt widzenia (CR>10) |
Poziomy | θL | 89 | - |
stopień |
|
| θR | 89 | - | ||||
| Pionowy | θT | 89 | - | |||
| θB | 89 | - | ||||
| Współczynnik kontrastu | Środek | 700 | 1000 | - | - | |
| Czas reakcji | Tr+Td | - | 14 | 20 | ms | |
|
Chromatyczność koloru CF (CIE1931) |
Czerwony x |
Typ. -0.03 |
0.646 |
Typ. +0.03 |
- | |
| Czerwony y | 0.341 | - | ||||
| Zielony x | 0.327 | - | ||||
| Zielony y | 0.612 | - | ||||
| Niebieski x | 0.143 | - | ||||
| Niebieski y | 0.041 | - | ||||
| Biały x | 0.283 | - | ||||
| Biały y | 0.289 | - | ||||
| Jasność środka bieli | YLI | 300 | 350 | cd/m2 | ||
Charakterystyka podświetlenia
| Parametr | Symbol | Wartość | Jednostka | ||
| Min. | Typ. | Maks. | |||
| Napięcie wejściowe listwy świetlnej | VLED | 51 | 54 | 57 | V |
| Prąd wejściowy listwy świetlnej | ILED | - | 480 | - | mA |
| Żywotność diody LED | LBL | 20000 | 30000 | - | godz. |

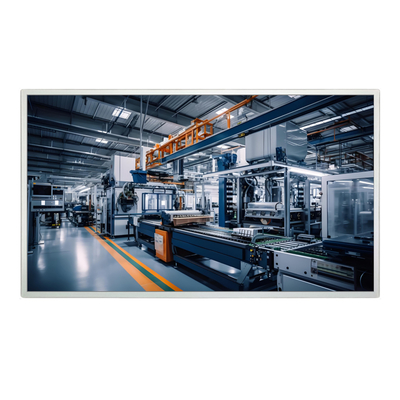

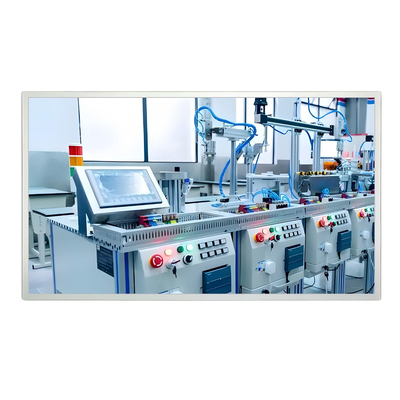

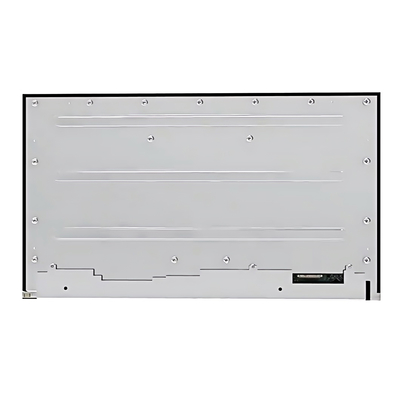

Obraz produktu
