Szczegóły Produktu:
|
| Numer modelu: | SFTO2150RX-7321AN | Rozmiar ekranu: | 21,5-calowy przekątna |
|---|---|---|---|
| Rezolucja: | 1920 × 1080 pikseli (pasek RGB) | jasność: | 2000 Cd/m2 |
| Temperatura przechowywania.: | -30°C do +80°C | Temperatura operacyjna.: | -30°C do +85°C |
| Współczynnik kontrastu: | 1000:1 (typowo) | Interfejs: | LVDS 2-piksel/zegar |
| Zasilacz: | 5 V DC ± 10% | Zużycie energii: | 37,22 W (typ.) |
| Obróbka powierzchniowa: | Powłoki AG/AR/AF (wybierane) | Technologia dotykowa: | PCAP (CTP) Opcjonalnie |
| szklana pokrywa: | Szkło goryla/szkło temperowane/PMMA | Punkty dotykowe: | 10-punktowy wielofunkcyjny |
| interfejs dotykowy: | I²C/USB/RS232 (konfigurowalne) | Opcje IC: | Eeti, Ilitek, Cypress, Goodix |
| Dostosowywanie: | Druk jedwabny, logo, wycięcia | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz TFT LCD 2000 nitów,21,5” Wyświetlacz TFT LCD |
||
Zaprojektowane do ekstremalnych warunków przemysłowych
SFT02150RX-7321AN Industrial TFT LCD zapewnia bezkompromisową widoczność w trudnych warunkach.gwarantuje czytelność światła słonecznego dla zastosowań zewnętrznychCertyfikowany do pracy w temperaturze od -30 do +80°C i wspierany przez trwałość oświetlenia 50 000 godzin, jest idealnym rozwiązaniem dla automatyzacji fabryki, maszyn ciężkich i infrastruktury krytycznej.
Kluczowe korzyści przemysłowe
Niezawodność
Przejmuje testy wstrząsowo-wibracyjne 50G (zgodne z MIL-STD) i odporność na wilgotność 85°C/90% RH.
Świetna widoczność
89° szeroki kąt widzenia, 80% jednolitość bieli i powierzchnia antyświetlna (Haze 25%, twardość 3H).
Bezproblemowa integracja
Interfejs LVDS z trybem DE-only + elastyczność krajobrazu/portretów dla systemów wbudowanych.
Globalna zgodność
Spełnia normy UE RoHS 2011/65/UE, REACH 1907/2006/WE oraz normy środowiskowe USA.
Zero zachowania obrazu
Zoptymalizowane do 24/7 z dynamicznym trybem snu.
Opcje CTP (przystosowanie do produktu)
Dostosowane do Twojego przemysłowego procesu pracy
1Standardowy model statku gotowego
→ SFT02150RX-7321AN: 2-tygodniowa globalna dostawa z 1-letnią gwarancją.
2. Rozwiązania na zamówienie
Utwardzanie środowiskowe:
Zestawy o zwiększonej temperaturze od -30°C do +85°C
Zwiększona użyteczność:
Odrzucenie EMI dla wrażliwych środowisk
Przystosowania mechaniczne:
️ ramki na zamówienie (w stali nierdzewnej/aluminium)
Kompatybilność z mocem VESA
3. Pełna personalizacja ODM
Zmiany wzornictwa specyficzne dla zastosowania:
¢ Płyty kierowców wojskowej klasy (MIL-STD-810)
Prototypowanie i niskiej wielkości:
Nie ma MOQ dla partii badawczo-rozwojowych
Cykl opracowywania na zamówienie w ciągu 8 tygodni
Zastosowanie
systemy kontroli przemysłowej
Dlaczego wybrać ten moduł?
Wdrożone w ponad 3000 systemach o trudnych warunkach na całym świecie.i OEM morskich, aby utrzymać widoczność w ekstremalnych warunkach bez awarii pola od 2020 r..
Wniosek o dostosowanie
Kontaktsales2@saef.com.cndla wersji zamkniętych IP65, opcji dotyku pojemnościowego lub niestandardowych konstrukcji ramek.
Specyfikacje
| Parametry | Specyfikacja | Jednostka |
| Obszar aktywny | 476.64 ((H) × 268.11 ((V) | mm |
| Liczba pikseli | 1920 ((H) ×1080 ((V) | piksele |
| Wskaźnik rozmiaru pikseli | 0.24825 ((H) x 0.24825 ((V) | mm |
| Układ pikseli | RGB Pas pionowy | - |
| Wyświetlanie kolorów | 16.7M | kolorystyczne |
| Tryb wyświetlania | Zazwyczaj czarny | - |
| Kontur wymiarowy | 495.6 ((H) × 292.4 ((V) × 13.6 ((D) typ. | mm |
| Możliwy typ wyświetlacza | Włączony krajobraz i portret | - |
| Waga | TBD | Kilogramowo |
| Szerokość bezelu (L/R/U/D) | 7.9/7.9/10.5/10.5 | mm |
| Obsługa powierzchni | Mgła 25%, 3H | - |
| Światło tylne | Poziom oświetleniowy | - |
Wymiary zewnętrzne
Definicja pin interfejsu
| Numer PIN. | Symbol | Opis |
| 1 | RxO0- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 2 | RxO0+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 3 | RxO1- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 4 | RxO1+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 5 | RxO2- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 6 | RxO2+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Wprowadzenie różnicowego zegara LVDS ujemne (zegar niespotykany) |
| 9 | RxOCLK+ | Pozytywne wejście różnicowego zegara LVDS (zegar niespotykany) |
| 10 | RxO3- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 11 | RxO3+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 12 | RxE0- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 13 | RxE0+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 14 | GND | Powierzchnia |
| 15 | RxE1- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 16 | RxE1+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 17 | GND | Powierzchnia |
| 18 | RxE2- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 19 | RxE2+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 20 | RxECLK- | Ujemne wejście różnicowego zegara LVDS (godziny parne) |
| 21 | RxECLK+ | Ujemne wejście różnicowego zegara LVDS (godziny parne) |
| 22 | RxE3- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 23 | RxE3+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 24 | GND | Powierzchnia |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Brak połączenia. |
| 28 | VDD | Napięcie wejściowe źródła zasilania 5V |
| 29 | VDD | Napięcie wejściowe źródła zasilania 5V |
| 30 | VDD | Napięcie wejściowe źródła zasilania 5V |
Charakterystyka optyczna
| Parametry | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | ||
|
Kąt widzenia zakres |
Horyzontalny |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. | |
| Θ9 | 85 | 89 | - | Deg. | ||||
|
Pionowa |
Θ12 | 85 | 89 | - | Deg. | |||
| Θ6 | 85 | 89 | - | Deg. | ||||
| Wskaźnik kontrastu jasności | CR |
Θ = 0, (Środek) |
700 | 1000 | ||||
| Światłość białego | - Co? | 1800 | 2000 | - | cd/m2 | |||
| Jednorodność jasności białego | ΔY | 75 | 80 | - | % | |||
|
Reprodukcja kolorów |
Biały |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| Wy | 0.339 | 0.369 | 0.399 | - | ||||
|
Czerwony |
Rx | 0.608 | 0.638 | 0.668 | - | |||
| Ry | 0.319 | 0.349 | 0.379 | - | ||||
|
Zielona |
Gx | 0.277 | 0.307 | 0.337 | - | |||
| Gy | 0.591 | 0.621 | 0.651 | - | ||||
|
Niebieski |
Bx | 0.112 | 0.142 | 0.172 | - | |||
| /Przez | 0.063 | 0.066 | 0.069 | - | ||||
|
Czas reakcji |
GTG | Tg | 14 | 25 | ms | |||
| Rozmowa krzyżowa | CT |
- |
- |
2.0 | % | |||
| NTSC | 70 | 72 | 74 | % | ||||
| Wyświetlanie jednolitości | 75 | 80 | - | % | ||||
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | TYP. | Max, proszę. | Jednostka |
| Prąd BLU | Ja... | - Tak. | 1050 | - Tak. | mA |
| napięcie BLU | V | - Tak. | 50 | 50.6 | V |
| BLU Zużycie energii | PBLU | - Tak. | 52.5 | - Tak. | W |
| Okres eksploatacji | Kr. | 40,000 | 50,000 | - Tak. | Godzina |

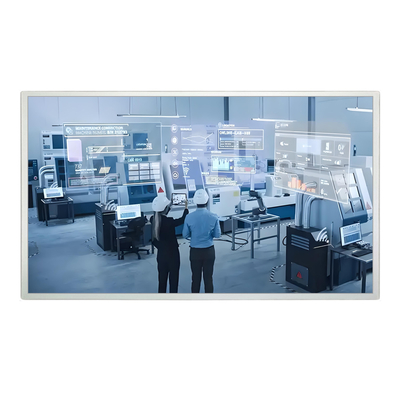

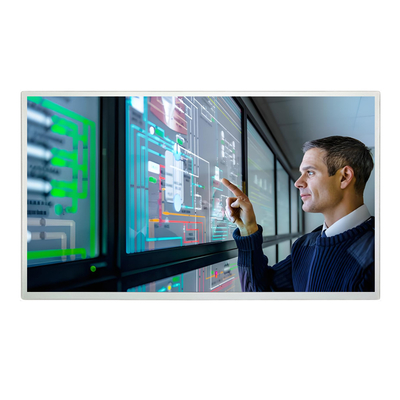

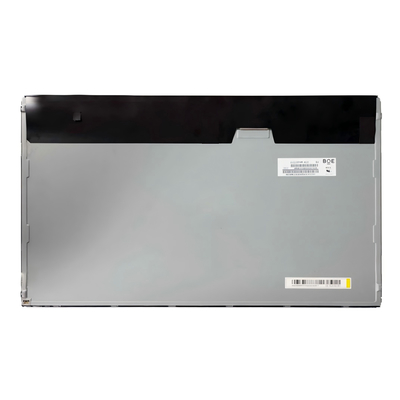

Obraz produktu
