Szczegóły Produktu:
|
Rozmiar ekranu: | 23,8-calowy przekątna | Rozstrzygnięcie: | 1920 × 1080 pikseli (pasek RGB) |
---|---|---|---|
Jasność: | 350 cd/m² | interfejs: | LVD (2-port, 8-bit) |
Temperatura przechowywania.: | 0°C do +50°C | Temperatura robocza: | -20°C do +60°C |
Technologia dotykowa: | Pojemnościowy panel dotykowy | Czas trwania światła tła: | 50 000 godzin (LED, @25 ° C) |
Twardota powierzchni: | ≥6H (anty-blare, mgła 10%) | Opcje IC: | Eeti, EXC3189 |
Solidność środowiska: | Funkcjonalne u mgły/wód powierzchniowych | Zgodność: | ROHS, REACH, BEZ PLALOEN, ISO 9001/14001 (certyfikat UE/US) |
Podkreślić: | RGB Strip Industrial Grade TFT LCD,Wyświetlacz TFT LCD klasy przemysłowej,1920×1080 TFT LCD klasy przemysłowej |
Wyświetlacz TFT 23,8" klasy przemysłowej do ekstremalnych warunków EU/US
SFTO2380HY-7253ACT został zaprojektowany z myślą o północnoamerykańskich i europejskich rynkach przemysłowych, zapewniając bezkompromisową niezawodność w fabrykach, placówkach medycznych i instalacjach zewnętrznych. Wyposażony w panel Full HD 23,8" z przemysłowym interfejsem LVDS, działa bez zarzutu w zakresie od 0°C do +50°C i wytrzymuje upadki z wysokości 60 cm, wyładowania elektrostatyczne ±4 kV oraz wysoką wilgotność. Potrójnie certyfikowany zgodnie ze standardami RoHS, REACH i ISO, spełnia rygorystyczne wymagania regulacyjne UE/USA dla sprzętu przemysłowego.
Dlaczego klienci przemysłowi wybierają ten wyświetlacz:
✅ Podświetlenie LED 50 000 godzin – zmniejsza koszty konserwacji w całym cyklu życia
✅ Odporność na zakłócenia LVDS – stabilna transmisja sygnału w środowiskach silników/VFD
✅ Odporność na kondensację – działa w klimacie europejskim o wysokiej wilgotności
Najważniejsze cechy wydajności przemysłowej
Wytrzymałość na wibracje
Przechodzi testy wibracyjne w trzech osiach 10-55 Hz (zgodnie z normami kolejowymi EN 61373), idealny do maszyn budowlanych/rolniczych.
Dokładność kolorów w niskich temperaturach
Korekcja gamma zapewnia zerową zmianę koloru podczas uruchamiania w temperaturze 0°C, co jest krytyczne dla obrazowania medycznego.
Łączność przemysłowa
Interfejs LVDS natywnie integruje się z PLC Siemens, kontrolerami Beckhoff i obsługuje regulację VCOM w czasie rzeczywistym (I²C).
Powierzchnia odporna na chemikalia
Utwardzana powłoka anty-UV odporna na oleje/rozpuszczalniki, zweryfikowana przez testy wilgotnościowe 90% RH/120h.
Szczegółowe dane techniczne
Wyzwanie przemysłowe |
Nasze rozwiązanie |
---|---|
Praca linii produkcyjnej 24/7 |
Podświetlenie 50 000 godzin (ciągłe @25°C) |
Uruchamianie w chłodnych magazynach |
Prąd rozruchowy 0°C ≤1,91A (miękki start 470µs) |
Środowiska o dużym natężeniu EMI |
Impedancja LVDS 100Ω + w pełni ekranowane złącze |
Obsługa w rękawicach/mokrymi rękami |
Pojemnościowy dotyk projekcyjny z układem EXC3189 |
Docelowe zastosowania przemysłowe
Przemysł 4.0 (Niemcy): interfejsy HMI maszyn CNC, panele sterowania robotami
Medycyna (USA): wyświetlacze diagnostyczne (szarości zgodne z DICOM)
Transport (Skandynawia): systemy informacji pasażerskiej w pociągach/autobusach
Inteligentne fabryki: interfejsy nawigacyjne AGV, terminale zarządzania magazynem
Certyfikacja producenta
Wyprodukowano przez Saef Technology (Shenzhen), zgodne z:
UE: 2011/65/EU (RoHS), 1907/2006 (REACH)
Ameryka Północna: FCC Part 15 Subpart B Class A
Przemysł: normy wibracyjne IEC 61373
Wymiary zewnętrzne
Specyfikacja
Parametr | Specyfikacja | Jednostka |
Obszar aktywny | 527,04(H) × 296,46(V) | mm |
Liczba pikseli | 1920(H) × 1080(V) | piksele |
Rozstaw pikseli | 0,2745*0,2745 | mm |
Układ pikseli | Pionowy pasek RGB | |
Jasność BLU | 350 | Cd/㎡ |
Kolory wyświetlacza | 16,7M | kolory |
Tryb wyświetlania | Tryb transmisyjny, normalnie czarny | |
Zarys wymiarowy |
543(H) × 317,4(V) × 8,2(D) typ. |
mm |
Obróbka powierzchni | Antyrefleksyjna, twarda powłoka (3H) | |
Podświetlenie | Typ paska oświetleniowego 1-LED | Szt. |
Definicja pinów interfejsu
Pin | Symbol | Opis |
1 | RO(0)N | Sygnał LVDS ujemny |
2 | RO(0)P | Sygnał LVDS dodatni |
3 | RO(1)N | Sygnał LVDS ujemny |
4 | RO(1)P | Sygnał LVDS dodatni |
5 | RO(2)N | Sygnał LVDS ujemny |
6 | RO(2)P | Sygnał LVDS dodatni |
7 | GND | Masa |
8 | ROCLK- | Zegar LVDS ujemny |
9 | ROCLK+ | Zegar LVDS dodatni |
10 | RO(3)N | Sygnał LVDS ujemny |
11 | RO(3)P | Sygnał LVDS dodatni |
12 | RE(0)N | Sygnał LVDS parzysty ujemny |
13 | RE(0)P | Sygnał LVDS parzysty dodatni |
14 | GND | Masa |
15 | RE(1)N | Sygnał LVDS parzysty ujemny |
16 | RE(1)P | Sygnał LVDS parzysty dodatni |
17 | GND | Masa |
18 | RE(2)N | Sygnał LVDS parzysty ujemny |
19 | RE(2)P | Sygnał LVDS parzysty dodatni |
20 | RECLK- | Zegar LVDS parzysty ujemny |
21 | RECLK+ | Zegar LVDS parzysty dodatni |
22 | RE(3)N | Zegar LVDS parzysty ujemny |
23 | RE(3)P | Zegar LVDS parzysty dodatni |
24 | GND | Masa |
25 | WP | Zapisz zabezpieczenie (Wysoki: Włącz zapis, Niski lub Otwarty: Wyłącz zapis) |
26 | SCL | Zegar szeregowy I2C (do regulacji VCOM) |
27 | SDA | Zegar szeregowy I2C (do regulacji VCOM) |
28 | 5V | Zasilanie prądem stałym |
29 | 5V | Zasilanie prądem stałym |
30 | 5V | Zasilanie prądem stałym |
Maksymalne wartości znamionowe
Parametr |
Symbol |
Min. |
Maks. |
Jednostka |
Napięcie zasilania |
V DD |
-0,3 |
6 |
V |
Napięcie zasilania logiki |
V IN |
VSS-0,3 |
V DD +0,3 |
V |
Temperatura pracy |
T OP |
0 |
50 |
℃ |
Temperatura przechowywania |
T ST |
-20 |
60 |
℃ |
Charakterystyka podświetlenia
Parametr |
Min. |
Typ. |
Maks. |
Jednostka |
|
Napięcie wejściowe paska świetlnego LED na Pin wejściowy |
VPIN |
- |
55,2 |
- |
V |
Prąd wejściowy paska świetlnego LED na Pin wejściowy |
IPIN |
- |
60 |
- |
MA |
Zużycie energii LED |
P BL |
- |
13,2 |
- |
W |
Jasność BLU |
- |
300 |
350 |
- |
Cd/㎡ |
Żywotność LED |
|
- |
50000 |
- |
Godz. |
Specyfikacja CTP
Kategoria |
Parametr |
Specyfikacja |
Ogólne |
Struktura |
Szkło ochronne + szklany czujnik ITO |
|
Wzmocnienie osłony obiektywu |
Wzmocnione fizycznie |
|
Twardość powierzchni osłony obiektywu |
≥6H (twardość ołówka) |
|
Współczynnik przepuszczalności światła |
≥85% |
|
Temperatura pracy |
-10℃ ~ +60℃, ≤85% RH |
|
Temperatura przechowywania |
-20℃ ~ +70℃, ≤85% RH |
Elektryczne |
Interfejs |
IIC / USB Opcjonalnie |
|
Układ dotykowy |
EXC3189 |
|
Napięcie zasilania (VDD) |
IIC:3,3V USB:5V |
|
Rezystancja hosta (SDA/SCL) |
Konfigurowalna na płycie głównej |
Środowiskowe |
Warunki pracy |
Funkcjonalny we mgle/ woda powierzchniowa/Rękawica |
Właściwości powierzchni |
Tusz powierzchniowy |
Anty-UV |
|
Obróbka powierzchni |
Antyrefleksyjna (zamglenie: 3%) |
|
Laminacja LCD-TP |
Żywica optycznie przezroczysta (OCR) |
Zgodność |
Standardy materiałowe |
Zgodność z RoHS i bez halogenów |

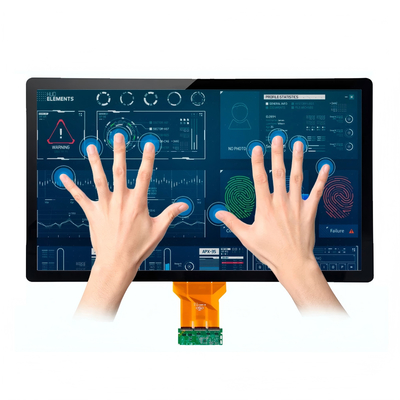

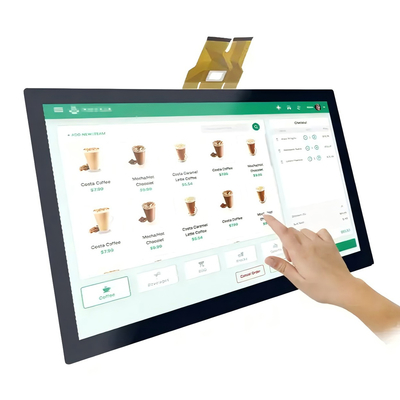

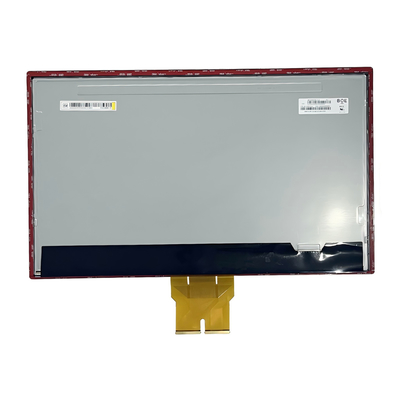

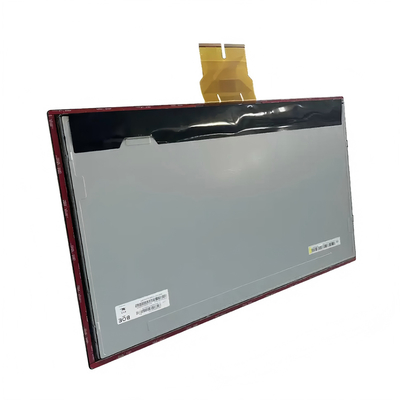

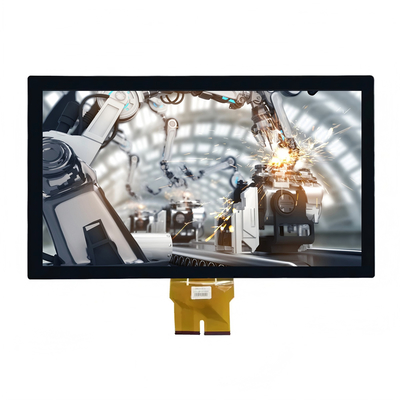

Obraz produktu
