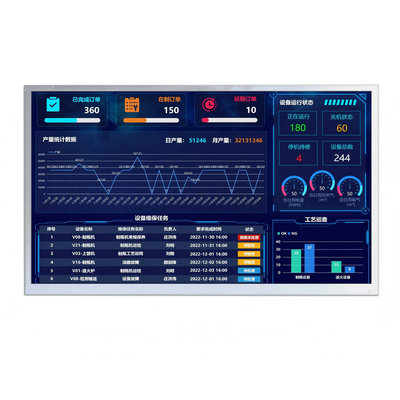

Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS

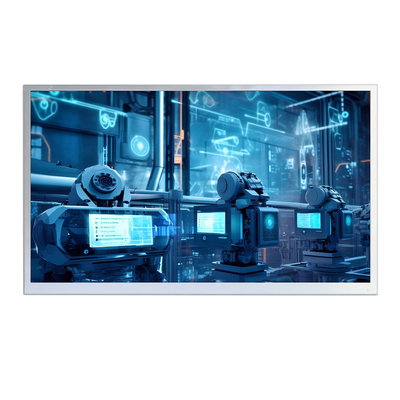

Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS

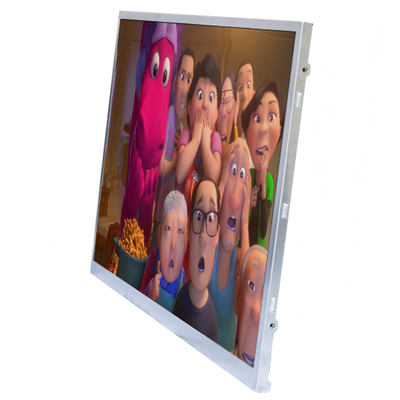

Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS

Duży Obraz :  Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS

Szczegóły Produktu:
Place of Origin: ShenZhen / China
Nazwa handlowa: SAEF
Orzecznictwo: ISO9001 / ISO14000
Model Number: SFTO1730RX-7332AN
Zapłata:
Minimum Order Quantity: 3 pcs
Cena: Lowest market price guaranteed
Packaging Details: Standard Exportation Package
Delivery Time: 1-5 weeks
Payment Terms: PayPal, T/T
Supply Ability: 3000K pcs per month

Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS

Opis
Screen Size: 17.3" Diagonal Resolution: 1920 × 1080 (Full HD)
Brightness: 800 cd/m² (Typical) Contrast Ratio: 600:1 (Typical)
Response Time: 40 ms (Typical On/Off) Interface: Dual-Channel LVDS
Operating Temp.: 0°C to +70°C (Industrial Grade) Storage Temp.: -20℃ to +70℃
IP Rating: IP65 Power Consumption: 31 W (Typical)
Mounting Options: Panel Mount / VESA 100x100 Color Support: 16.7M Colors (RGB 6-bit + HiFRC)
Warranty: 2 Years (Extended Coverage for Industrial Use) Compliance: RoHS, REACH, Halogen-Free
Podkreślić:

Przemysłowy moduł TFT LCD LVDS

,

Moduł TFT LCD Full HD

,

Moduł TFT LCD 17



Moduł LCD TFT o wysokiej jasności Full HD o średnicy 17,3"


Zaprojektowany do wymagających środowisk przemysłowych, SFTO1730RX-7332AN to 17,3" Full HD (1920x1080) TFT moduł LCD zaprojektowany w celu zapewnienia wyjątkowej widoczności i niezawodności w trudnych warunkach.Z 800 nitów jasności, ten wyświetlacz zapewnia krystalicznie czytelność nawet w bezpośrednim świetle słonecznym, co czyni go idealnym do zastosowań zewnętrznych lub przemysłowych o wysokim oświetleniu w Niemczech, USA,i innych zaawansowanych ośrodków produkcji.


Kluczowe cechy zastosowań przemysłowych


Ultrajasny wyświetlacz:Jasność 800 cd/m2 przewyższa standardowe panele przemysłowe, zapewniając czytelność w jasnych fabrykach, magazynach lub na zewnątrz.
Ograniczona temperatura pracy:Funkcjonuje bezbłędnie od -20 do +70°C, idealnie nadaje się do ekstremalnych warunków klimatycznych w sektorach automatyki przemysłowej, logistyki czy energetyki.
Trwały projekt:Obudowa o klasie IP65 chroni przed wnikaniem pyłu i plamami wody, jednocześnie przechodząc rygorystyczne badania drgań (1,5 G) i wstrząsów termicznych (-30 °C do +80 °C).
Dokładny obraz:Rozdzielczość Full HD z technologią RGB 6-bitową + HiFRC zapewnia 16,7 miliona kolorów dla dokładnej wizualizacji danych w pomieszczeniach kontrolnych lub sprzęcie diagnostycznym.
Zapewnienie silnej łączności:Dwukanałowy interfejs LVDS zapewnia stabilną, szybką transmisję sygnału do monitorowania w czasie rzeczywistym w systemach przemysłowych IoT lub automatyzacji.
Efektywność energetyczna:Typowe zużycie energii 31 W zmniejsza koszty eksploatacji, spełniając jednocześnie światowe standardy energetyczne.



Specyfikacje techniczne



Parametry Wartość
Wielkość ekranu 17.3" Diagonalna (17.25")
Obszar aktywny 3810,888 mm (H) x 214,812 mm (V)
Wskaźnik pikseli 0.1989 mm (na triadę)
Obsługa powierzchni Twarda powłoka (3H), antypromieniowa
Typ podświetlenia LED z regulowaną jasnością
Napięcie wejściowe 3.3 V (napęd logiczny/LCD)
Napięcie wejściowe światła tylnego 12 V prądu stałego
Waga 1080 g (typowe)
Wymiary 403 mm (H) x 240 mm (V) x 12,5 mm (D)



Zastosowania w przemyśle
Automatyka fabryczna: HMI (Human-Machine Interfaces) dla PLC, robotyki i sterowania linią montażową.
Wyposażenie na zewnątrz: automaty sprzedawcze, kioski i wyświetlacze maszyn rolniczych w jasnym otoczeniu.
Urządzenia medyczne: Diagnostyczne systemy obrazowania wymagające dokładnej reprodukcji kolorów.
Transport: tabliczki rozdzielcze dla pociągów, autobusów lub pojazdów przemysłowych, które są narażone na działanie światła słonecznego.
Inteligentna produkcja: wizualizacja danych w czasie rzeczywistym w panelach sterowania Przemysłu 4.0.


Dlaczego wybrać SFTO1730RX-7332AN?
Globalna zgodność: certyfikacja RoHS, CE i FCC dla bezproblemowego wejścia na rynki UE i Ameryki Północnej.
Dostosowywalne światło tylne: Jasność regulowana za pomocą sygnału ExtVBR-B w celu oszczędności energii i dostosowanej widoczności.
Wiarygodność długoterminowa: 50 000 godzin MTTF (średni czas do awarii) zapewnia minimalny czas przestoju w systemach krytycznych.


Wsparcie i gwarancja
Zapewniamy kompleksową dokumentację techniczną, opcje montażu sprzętu (panel lub VESA 100x100) oraz lokalne wsparcie dla Niemiec, USA i innych krajów.



Wymiary zewnętrzne



Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS 0







Specyfikacja podświetlenia



Numer PIN. Symbol Opis
1 Wpływ Napięcie zasilania +12V
2 Wpływ Napięcie zasilania +12V
3 Włączony/wyłączony Sygnał włączenia wyjścia
4 DIM Sygnał przyciemniający
5 GND Ziemia silnikowa
6 GND Ziemia silnikowa





Charakterystyka elektryczna



Parametry Symbol Wartości Jednostka
    Min. Rodzaj Maksymalnie
Napięcie wejściowe zasilania VBL 10.8 12.0 13.8 Vdc
Prąd wejściowy zasilania IBL - 2.16 2.53 A
Prąd wejściowy zasilania (w trybie prędkości) W pośpiechu.

-

-

(TBD) A
Zużycie energii PBL - 26 35 W

Napięcie wejściowe dla

System sterowania

Sygnały

Włączenie/wyłączenie Na V włączony 2.5 - 5.5 Vdc
    Wyłącz. V wyłączony - 0.3 0.0 0.5 Vdc
  Dostosowanie jasności ExtVBR-B 30 - 100 %
      30 - 100 %
  Częstotliwość ExtVBR-B fPWM 500

-

1500 Hz
  Poziom pracy impulsowej (PWM) Wysoki poziom 2.5 - 5.5 Vdc
    Niski poziom 0.0 - 0.5 Vdc
Czas życia   30,000 50,000   Godziny





Definicja pin interfejsu



*Pin# Nazwa sygnału *Pin# Nazwa sygnału
1 RxOIN0- 2 RxOIN0+
3 RxOIN1- 4 RxOIN1+
5 RxOIN2- 6 RxOIN2+
7 WSS 8 RxOCLKIN-
9 RxOCLKIN+ 10 RxOIN3-
11 RxOIN3+ 12 RxEIN0-
13 RxEIN0+ 14 WSS
15 RxEIN1- 16 RxEIN1+
17 WSS 18 RxEIN2-
19 RxEIN2+ 20 RxECLKIN-
21 RxECLKIN+ 22 RxEIN3-
23 RxEIN3+ 24 WSS
25 WSS 26 WSS
27 WSS 28 VDD
29 VDD 30 VDD





Charakterystyka optyczna

Pozycja Jednostka Warunki Min. Typowy. Max, proszę.

Kąt widzenia

[stopień]

Horyzontalna (prawa) CR = 10 (lewa)

70

70

80

80



-



W pionie (w górę)

CR = 10 (w dół)

50

70

60

80



-

Jednorodność jasności [%] 13 punktów 75 80 -

Czas reakcji optycznej

[msec]

Wzrost - 37 50
    Upadek - 3 10
    Wzrost + spadek - 40 60

Koordynaty koloru / chromatyczności

(CIE 1931)

  Czerwony x 0.59 0.64 0.69
    Czerwony y 0.3 0.35 0.4
    Zielony x 0.27 0.32 0.37
    Zielony y 0.57 0.62 0.67
    Niebieski x 0.1 0.15 0.2
    Niebieski y 0 0.05 0.1
    Biały x 0.25 0.30 0.35
    Białe y 0.26 0.31 0.36

Biała jasność

(w LED=100mA)

[cd/m2]   700 800



-

Wskaźnik kontrastu     500 600 -
NTSC %     72





Obraz produktu

Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS 1Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS 2Przemysłowy moduł TFT LCD 17,3" o wysokiej jasności, Full HD, 800 nitów, 1920x1080, dwukanałowy LVDS, RoHS 3
