Szczegóły Produktu:
|
Rozmiar wyświetlacza: | 4,3 cala (480 × 272) | Jasność wyświetlacza: | 1000 CD/m² (światło słoneczne) |
---|---|---|---|
Technologia paneli: | IPS (przełączanie w płaszczyźnie) | Głębokość koloru: | 16,7 miliona kolorów |
Współczynnik kontrastu: | 1000: 1 (typowe) | Kąt widzenia: | 85 ° WSZYSTKIE Kierunki (Cr ≥10) |
Technologia dotykowa: | I2C pojemnościowy (struktura G+G) | Temperatura robocza: | -35 ° C do +85 ° C (zakres przemysłowy) |
interfejs: | 24-bitowa równoległa RGB | Układ scalony sterownika: | ST7283 (architektura bez pamięci RAM) |
Podświetlenie: | 16-LED EDGE LIT (seria 4 × 4) | Zgodność: | ROHS/REACH, wolny od halogenu |
Ochrona ESD: | ± 8 kV powietrza / ± 4KV kontakt (IEC 61000-4-2) | Cechy szczególne: | Obsługa rękawic/mokrego dotyku, opcjonalnie IP65 |
Podkreślić: | 4,3-calowy przemysłowy wyświetlacz TFT LCD,Ekran dotykowy pojemnościowy IPS |
LCD TFT klasy przemysłowej 4,3" do trudnych warunków
SFTO430HD-7338A-CT integruje panel IPS o wysokiej jasności z projekcją pojemnościowego dotyku (PCT), zaprojektowany dla niemieckiej automatyki przemysłowej i urządzeń medycznych w USA.O świetlności 1000 cd/m2 i kątach widzenia 85°, zapewnia czytelną w świetle słonecznym wydajność w:
Główne specyfikacje techniczne
Parametry | Min. | Typowy. | Max, proszę. | Warunki |
---|---|---|---|---|
Zużycie energii | - | 40 mA | - | Całkowicie biały @ 2,8V |
Czas reakcji (GtG) | - | - | 40 ms | Czarny biały przejście |
Wrażliwość dotykowa | 0.5 mm | - | 2 mm | Działanie rękawiczką |
Odporność na wibracje | 10 Hz | - | 55 Hz | 1Amplituda 0,5 mm, oś XYZ |
Długość życia diody LED (L70) | 25 tys. godzin | 40 tys. godzin | - | Ta=25°C |
Szkło chemicznie utwardzone: twardość ołówka 6H (DIN 58196)
Szyfrowane wiązanie: opcje laminacji AIR/OCA/OCR zapobiegają wnikaniu wilgoci
Ochrona przed wstrząsem: opakowanie certyfikowane przez ISTA 3A (testowane na 60 cm)
CTP klasy medycznej: kontroler FT5446 zgodny z normą EN 60601-1, kompatybilny z rękawicami
Zerowe zakłócenia: 85% przenoszenia światła z utratą sygnału ≤ 2%
Optymalizacja podświetlenia: 2,8V napięcie do przodu (maksymalnie 80mA)
Tryb uśpienia: prąd w stanie gotowości <1μA dla systemów zasilanych bateriami
Przemysł | Krytyczne przypadki zastosowania |
---|---|
Niemiecka maszyna | Panele sterowania CNC, HMI robotyczne |
U.S. Medical | Przenośne monitory diagnostyczne |
Transporty | Wyświetlacze tablicy rozdzielczej kolejowej |
Energia | Panele stanu falownika słonecznego |
▸ UE: RoHS 2011/65/EU, REACH Załącznik XVII, EN 62368-1
▸ Stany Zjednoczone: FCC Part 15B
▸ Jakość: AQL 0,65 pobieranie próbek, 0 martwych pikseli polityka
Wymiary mechaniczne
Informacje o produkcie
Pozycja | Specyfikacja | Jednostka |
Rozmiar LCD | 4. 3 ️ | Calownik |
Rodzaj paneli | IPS |
- |
Rozstrzygnięcie | 480xRGBx272 | Pixel |
Tryb wyświetlania | Zazwyczaj czarny |
- |
Liczba kolorów | 16.7M |
- |
Kierunek widzenia | Wszystkie |
- |
NTSC | 50% |
- |
Wskaźnik kontrastu | 1000 |
- |
Światłość | 1000 | cd/m2 |
Wielkość modułu | 67.20 ((H) x 105.5 ((V) x 2.92 ((D) | mm |
Obszar aktywny panelu | 95.04X53.86 | mm |
Wskaźnik pikseli | 0.198x0.198 | mm |
Układ pikseli | Pas RGB | |
Waga | TBD | g |
System sterowania | ST7283 |
- |
Wielkość pamięci RAM sterownika | RAM mniej | trochę |
Źródło światła | 1 6 chipów LED |
- |
Interfejs | RGB 24BIT |
- |
Temperatura pracy |
-30~+80 | °C |
Temperatura przechowywania | -35~+85 | °C |
Specyfikacja CTP
Kategoria | Parametry | Specyfikacja |
Ogólne |
Struktura | Szkło pokrycia + szkło czujnika ITO (G+G) |
Wzmocnienie soczewek | Wzmocnione chemicznie | |
Twardota powierzchni okładki soczewki | ≥ 6H (twardota ołówka) | |
Wskaźnik przenoszenia światła | ≥ 85% | |
Temperatura działania | -30°C ~ +80°C, ≤90% RH | |
Temperatura przechowywania | -35°C ~ +85°C, ≤90% RH | |
Elektryczne |
Interfejs | I2C |
IC dotykowy | FT5446 | |
napięcie zasilania (VDD) | 2.8V ~ 3.3V | |
Odporność gospodarza (SDA/SCL) | Konfiguracja na tablicy głównej | |
Środowiskowe |
Warunki eksploatacji |
Funkcjonalny w mgle/wodach powierzchniowych/Glove |
Powierzchnia Właściwości |
Atrament powierzchni | Typ czystego |
Obsługa powierzchni | Dostosowywalne | |
Laminat LCD-TP | Wymogi dotyczące wprowadzenia do obrotu instrumentów pochodnych | |
Zgodność | Standardy materialne | Zgodny z RoHS i wolny od halogenów |
Definicja pin interfejsu
Numer PIN. | Symbol |
Funkcja |
1 | LEDK | Katodę światła tylnego |
2 | LED_A | Anodę światła tylnego |
3 | GND | Powierzchnia |
4 | Wpływ | Analogiczne źródło zasilania dla LCM ((2.8V)) |
5-12 | R0-R7 | Autobus danych |
13-20 | G0-G7 | Autobus danych |
21-28 | B0-B7 | Autobus danych |
29 | GND | Powierzchnia |
30 | CLK | Sygnał zegarowy pikseli w RGB I/F |
31 | DISP | Wyświetlacz |
32 | HSYNC | Sygnał w RGB I/F |
33 | VSYNC | Sygnał w RGB I/F |
34 | DEN | Sygnał aktywacji danych w trybie RGB I/F DE |
35 | NC | |
36 | GND | Powierzchnia |
37 | XR | Pin panelu dotykowego |
38 | YD | Pin panelu dotykowego |
39 | XL | Pin panelu dotykowego |
40 | YU | Pin panelu dotykowego |
Maksymalne ratingi bezwzględne
Pozycja | Symbol | Wartość | Jednostka | Uwaga |
Napęd analogowy | VDD | -0,3~+4.6 | V |
- |
Zakres napięcia wejściowego logicznego | Numer pojazdu | -0,3 ~VDDI+0.3 | V |
- |
Zakres napięcia wyjściowego logicznego | VO | -0,3 ~VDDI+0.3 | V |
- |
Typowe warunki eksploatacji
Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
Napięcie zasilania | VDD | 3.0 | 3.3 | 3.6 | V |
Napięcie zasilania NVM | VPP | 7.4 | 7.5 | 7.6 | V |
Wysokie napięcie wejściowe | HIV | 0.7*VDD |
- |
VDD | V |
Wprowadzenie niskiego napięcia | VIL |
DGND |
- |
0.3*VDD | V |
Wysokie napięcie | VOH | VDD-0.4 |
- |
VDD | V |
Wyjście niskiego napięcia | VOL | DGND |
- |
DGND+0.4 | V |
Charakterystyka optyczna
Pozycja | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | ||
Oglądanie Zakres kąta |
W lewo | θL |
CR ¢10 |
80 | 85 |
- |
stopień |
|
- Tak, tak. | θR | 80 | 85 |
- |
||||
Na górze | θT | 80 | 85 |
- |
||||
Dołu | θB | 80 | 85 |
- |
||||
Czas reakcji |
Tony+Toff |
θ=Ф=0 ̊ |
- |
40 |
ms |
|||
Wskaźnik kontrastu |
CR |
θ=Ф=0 ̊ |
800 | 1000 |
- |
- |
||
Światłość | L | θ=Ф=0 ̊ | 1000 |
- |
cd/m2 | |||
Kolor Chromatyczność (CIE 1931) |
Biały |
Wx |
Normalne
θ=Ф=0 ̊ |
0.307 |
- |
|||
Wy | 0.33 | |||||||
Czerwony |
Rx | 0.608 | ||||||
Ry | 0323 | |||||||
Zielona |
Gx | 0.317 | ||||||
Gy | 0.549 | |||||||
Niebieski |
Bx | 0.145 | ||||||
/Przez | 0.138 | |||||||
Jednorodność | UL | θ=Ф=0 ̊ |
- |
80 |
- |
% |

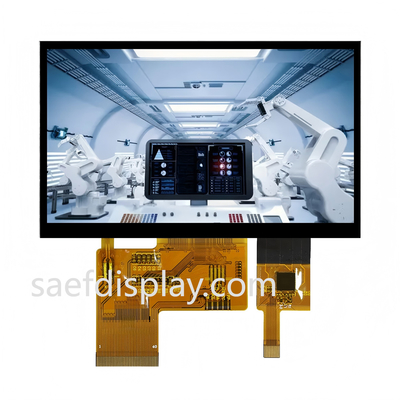

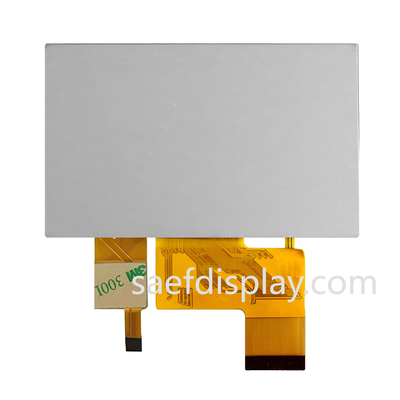

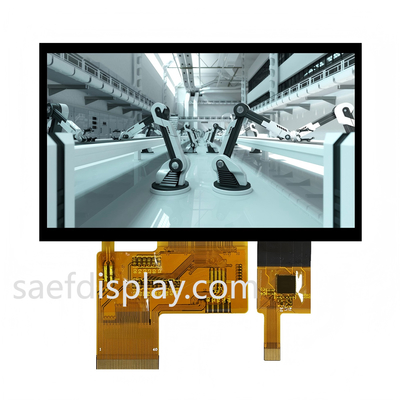

Obraz produktu
