Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT o przekątnej 1,77 cala | Ekran dotykowy: | Opcjonalne |
|---|---|---|---|
| Rozstrzygnięcie: | 128x160 | Wymiary szkła nakrywkowego: | Możliwość dostosowania |
| Kierunek patrzenia: | 12:00 | Interfejs: | Mpu 8 bit |
| Kod PIN: | 20 PINÓW | Połączenie: | Lutowanie |
| Luminancja powierzchni: | 250 cd/m2 | Żywotność diody LED: | 40 000 godzin |
| Temperatura robocza: | -20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Mały moduł TFT LCD,Moduł LCD TFT 128x160,1.77-calowy moduł TFT LCD |
||
1.77" ekran TFT LCD MPU 8 bitów 128x160Opis produktu
SF-TS177H-8784A-Njest 1,77 cali w trybie portretowymModuł LCD TFT o rozdzielczości 128x160 kropek. Wspiera interfejs mpu 8 bitów, szeroko stosowany w urządzeniach przenośnych, urządzeniach medycznych i niektórych innych małych urządzeniach elektronicznych.jego moduł TFT LCD jest wbudowany z IC ILI9163V (kompatybilny z IC ST7735). napięcie zasilania dla analogowego (Vcc) wynosi od 2,6 V do 3,3 V, typowa wartość 2,8 V.Ten moduł ma panel powierzchniowy przeciwświetlenia, kierunek widzenia 12:00, odwrócenie skali szarości 6:00.
SF-TS177H-8784A-NModuł jest w trybie portretowym TFT-LCD i jest również dostępny w opcji wyświetlacza dotykowego, którego część nr.SF-TS177H-8784A-TTemperatura pracy wynosi od -20°C do +70°C; temperatura przechowywania wynosi od -30°C do +80°C.
| Produkt: | 1.77 cali wyświetlacz TFT | Ekran dotykowy: | Opcjonalny |
|---|---|---|---|
| Rozstrzygnięcie: | 128x160 | Wymiar szkła pokrywy: | Dostosowywalne |
| W kierunku widzenia: | 12:00 | Interfejs: | Mpu 8 bit |
| Numer szpilki: | 20 szpilów | Połączenie: | Lutowanie |
| Światłość powierzchni: | 250 Cd/m2 | Żywotność LED: | 40000 godzin |
| Temperatura pracy: | -20°C do +70°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
Wyświetlacz LCD TFT 1,77 cala Dwyciąganie
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | Światło LED | O | Katodę LED |
| 2 | LED+ | O | Anodę LED |
| 3 | GND | Ja... | Powierzchnia |
| 4 | VDD | Ja... | Zasilanie 2,8 V |
| 5 | NC | - | Zostaw otwarte |
| 6 | NC | - | Zostaw otwarte |
| 7 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 8 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 9 | RS | Ja... | Zarejestruj wybrany sygnał |
| 10 | /WR | Ja... | Wpisz sygnał stroboskopiczny |
| 11 | /RD | Ja... | Odczytywanie sygnału strobowego |
| 12-19 | DB7-DBO | Wpływ/wyjście | Wyświetlanie danych I/O |
| 20 | GND | Ja... | Powierzchnia |
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |

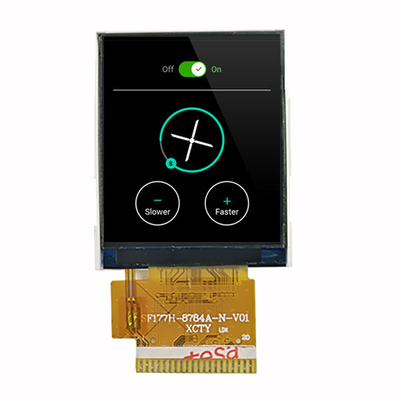

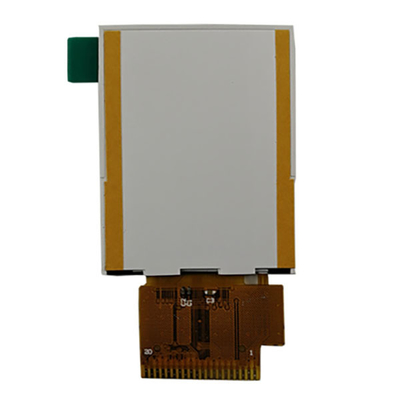

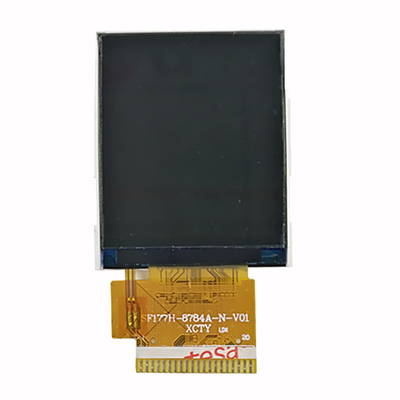

Wyświetlacz LCD TFT 1,77 cala Obraz produktu
