Szczegóły Produktu:
|
| Produkt: | 1,3-calowy wyświetlacz TFT LCD | Ekran dotykowy: | bez |
|---|---|---|---|
| Rozstrzygnięcie: | 240x240 kropek | szklana pokrywa: | Dostosowywalne |
| Kierunek patrzenia: | IPS Free Kąt widzenia | interfejs: | Interfejs SPI |
| Kod PIN: | 12 pinów | Połączenie: | Wtykanie |
| Luminancja powierzchni: | 250 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | 240x240 kwadratowy wyświetlacz LCD,1,3-calowy kwadratowy wyświetlacz LCD |
||
1.3 cali TFT LCD 240x240 kropek Wprowadzenie produktu
SFTO130JY-7167AN to kolorowy kwadratowy wyświetlacz TFT LCD o przekątnej 1,3 cala i rozdzielczości 240x240.co sprawia, że użytkownicy mogą programować i korzystaćRozmiar modułu modelu SF-TO130B-8909A-N wynosi 21,16x29,22 mm, a rozmiar obszaru aktywnego 23,4x23,4 mm;
Na module zintegrowany jest sterownik sterownika IC ST7789V, z zakresem napięcia zasilania logicznego od 3,0 V do 3,6 V.Może działać w zakresie temperatur od -20 °C do +70 °C, a zakres temperatury przechowywania wynosi -30 °C do +80 °C.SFTO130JY-7167ANFPC może być dostosowywany i może być wyposażony w nowo zaprojektowany ekran dotykowy oporowy (RTP) lub ekran dotykowy pojemnościowy.
Cechy
| Pozycja | Zawartość |
| Rozmiar LCD | 1.3 cala ((Diagonalna) |
| Tryb wyświetlania | Zazwyczaj czarny |
| Rozstrzygnięcie | 240 ((H) RGB x 240 ((V) |
| Wskazówka | 00,0975 (H) x 0,0975 ((V) mm |
| Obszar aktywny | 23.4 ((H) x 23,4 (V) mm |
| Rozmiar modułu | 26.16(H) x 29.22(V) x 1.5Max(D) mm |
| Układ kolorystyczny | RGB Pas pionowy |
| Interfejs | 4 SPI linii |
| IC napędu | ST7789 |
| Światłość | 250 (TYP) cd/m2 |
| Kierunek widzenia | Wszystkie widoki |
| Podświetlenie | 2 białe diody LED |
| Wykonująca temp. | -20°C ~ + 70°C |
| Temperatura przechowywania. | -30°C~+80°C |
| Waga | TBD |
1.3 cali TFT LCD 240x240 kropek Rysunek produktu
Definicja szpilki
| Nie, nie, nie. | Symbol | Opis |
| 1 | GND | Powierzchnia |
| 2 | LEDK | Katodę podświetlenia |
| 3 | LEDA | Anodę podświetlenia |
| 4 | Wpływ | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
| 5 | GND | Powierzchnia |
| 6 | GND | Powierzchnia |
|
7 |
D/C |
Zarejestruj wybrany pin D/C = ∆ 1 ∆: Wyświetlanie danych. D/C = ≈ 0 ≈: dane dowodzenia. |
| 8 | CS |
Wybierz szpilkę (włączyć) |
| 9 | SCL | Szpilka zegarka. |
| 10 | SDA | Wprowadzenie danych seryjnych |
| 11 | Zresetowanie | LCM Reset pin |
| 12 | GND | Powierzchnia |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
| Światłość |
- Tak. |
250 |
- Tak. |
Cd/m2 |

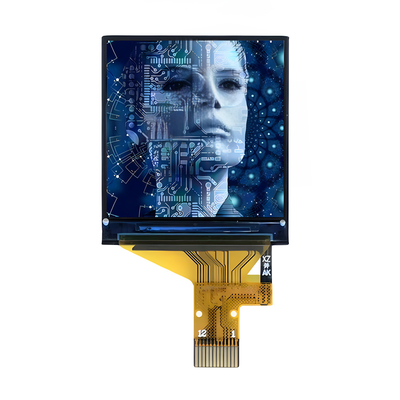

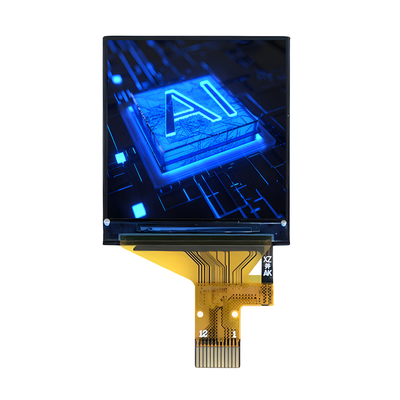

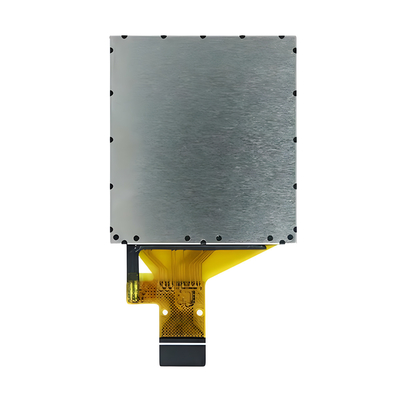

1.3 cala TFT LCD 240x240 kropek Obraz produktu
Zakłady produkcyjne i certyfikacje
Przewidywany pojemnościowy ekran dotykowy (PCAP)
Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję oraz niezawodność profesjonalną.
Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.który jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
