Szczegóły Produktu:
|

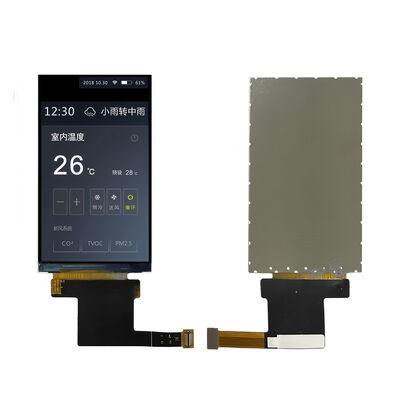

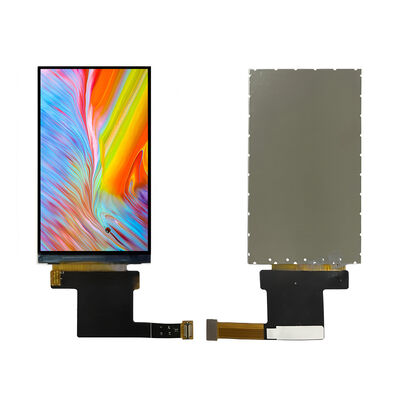

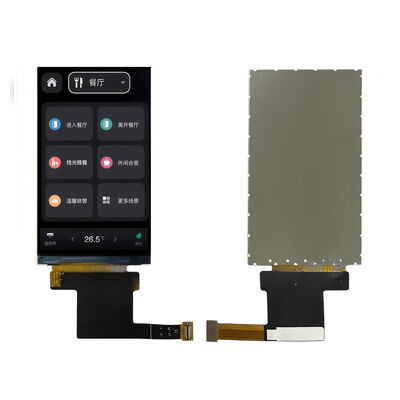

| Produkt: | Wyświetlacz LCD IPS TFT o przekątnej 3,1 cala | rezolucja: | 480 × 800 pikseli (302 PPI) |
|---|---|---|---|
| Kierunek oglądania: | We wszystkich kierunkach, 80° w poziomie i w pionie | Dotknij technologii: | PCAT, obsługa wielodotyku |
| Interfejs: | MIPI DSI (2 tory danych), I²C dla dotyku | Układ scalony sterownika: | Kontroler dotykowy ST7701 + CST3530 |
| Jasność: | Typowo 450 cd/m² | Współczynnik kontrastu: | 1000:1 |
| Temperatura operacyjna.: | -20℃ do +70℃ | Zgodność: | ROHS, zasięg, wolny od halogenu |
| Podkreślić: | 30,1-calowy IPS TFT LCD,TFT LCD z pojemnościowym panelem dotykowym |
||
Zaprojektowany do wymagających zastosowań: precyzja, wydajność i niezawodność
Saef Technology Limited wprowadzaSFTO310HZ-7423A-CT, wysokiej wydajności 3,1-calowy moduł TFT LCD zaprojektowany dla profesjonalistów, którzy wymagają wyjątkowej jasności optycznej, niezawodności i bezproblemowej integracji.Ten wyświetlacz IPS zapewnia rozdzielczość 480 × 800 z 302 PPI, zapewniając ostre, żywe obrazy idealne dla urządzeń przenośnych, przemysłowych HMI, instrumentów medycznych i przenośnego sprzętu testowego.
Kluczowe punkty techniczne dla inżynierów projektowych:
Wyższa wydajność optyczna: Dzięki jasności 450 cd/m2 i współczynnikowi kontrastu 1000:1, moduł ten zapewnia czytelność zarówno w środowiskach ciemnego, jak i jasno oświetlonych.Technologia IPS gwarantuje spójny kolor i przejrzystość w szerokich kątach widzenia (80°+).
Robusta integracja dotykowa: wyposażony w przewidywany pojemnościowy panel dotykowy z obsługą wielo-dotknięcia i interfejsem I2C, oferuje płynną, elastyczną interakcję.Szkło osłonowe jest wzmocnione chemicznie o twardości ≥ 6H dla odporności na zadrapania.
Przemysłowa trwałość: zakres temperatur pracy od -20°C do +70°C oraz przechowywanie do -30°C do +80°C sprawiają, że jest odpowiedni do trudnych warunków.i norm wolnych od halogenów.
Elastyczny interfejs i zasilanie: interfejs MIPI DSI zmniejsza EMI i upraszcza układ płyty.
Dlaczego wybrać Saef do rozwiązania wyświetlacza?
Zdajemy sobie sprawę, że każdy projekt ma unikalne wymagania, dlatego oferujemy bezpłatne pół-skonsumowanie integracji paneli dotykowych, projektowania FPC, łączenia optycznego i adaptacji mechanicznych.Czy potrzebujesz innego kontrolera dotykowego, zmodyfikowany zarys, lub specyficzne ulepszenia optyczne, nasz zespół inżynierów współpracuje z Tobą, aby dostarczyć wyświetlacz, który pasuje do Twoich dokładnych specyfikacji.
Idealne do:
Terminale ręczne i przenośne skanery
Przemysłowe panele sterowania i urządzenia IoT
Urządzenia medyczne do monitorowania
Wyświetlacze rozdzielczości samochodowych i systemy infotainment
Instrumenty badawcze i pomiarowe
Wzywanie do działania w przypadku badań o dużej wartości:
Nasz zespół inżynierów jest gotowy do wspierania Twojego projektu.
Specyfikacja ogólna
| Cechy | Szczegóły | Jednostka |
| Rozmiar wyświetlacza (po przekątnej) | 3.1 | Calownik |
| Rodzaj LCD | α-Si TFT | - |
| Tryb wyświetlania | IPS / nadajnik / zazwyczaj czarny | - |
| Rozstrzygnięcie | 480RGB x 800 | - |
| Obszar aktywny | 40.32 ((H) × 67.2 ((V) | mm |
| Opis modułu | 43.48 ((H) x 74.72 ((V) x 1.72 ((T) | mm |
| Wyświetlanie kolorów | 16.7M | - |
| Interfejs | MIPI | - |
| System sterowania | ST7701 | - |
| Obszar obserwacyjny TP | 40.72 ((H) × 67.6 ((V) | mm |
| TP Opis (zgromadzenie) | 50.04 ((H) x 88.74 ((V) x 1.01 ((T) | mm |
| Światłość na powierzchni | 450 | cd/m2 |
| Wyświetlanie kierunku | Wszystkie | Najlepszy obraz |
| Wskaźnik kontrastu | 1000:1 | |
| Gamma kolorów | 710,5% | |
| PPI | 302 | - |
| Efekt okna | Normalne | - |
| Wpływ na powierzchnię płyty pokrywczej | bez AF/AG | - |
| Temperatura pracy | -20 ¢70 | oC |
| Temperatura przechowywania | -30 ¢80 | oC |
| Waga | TBD | g |
Specyfikacja CTP
| Kategoria | Parametry | Specyfikacja |
|
Ogólne |
Struktura | Szkło pokrywające + folia czujnika ITO (G+F+F) |
| Wymiar zarysu | 50.04 ((H) x 88.74 ((V) x 1.01 (T) mm | |
| Wzmocnienie soczewek | Wzmocnione chemicznie | |
| Twardota powierzchni okładki soczewki | ≥ 6H (twardota ołówka) | |
| Wskaźnik przenoszenia światła | ≥ 85% | |
| Temperatura działania | -20°C ~ +70°C, ≤90% RH | |
| Temperatura przechowywania | -30°C ~ +80°C, ≤90% RH | |
|
Elektryczne |
Interfejs | I2C |
| IC dotykowy | CST328 | |
| napięcie zasilania (VDD) | 2.8V ~ 3.3V | |
| Odporność gospodarza (SDA/SCL) | Konfiguracja na tablicy głównej | |
| Punkt dotyku | Wielotakowe | |
| Środowiskowe | Warunki eksploatacji | Dostosowywalne |
|
Powierzchnia Właściwości |
Atrament powierzchni | Czarne |
| Obsługa powierzchni | Czysty typ, | |
| Laminat LCD-TP | Związek OCA | |
| Zgodność | Standardy materialne | RoHS, REACH i wolne od halogenów |
Wymiary obrysów mechanicznych
Definicja pin interfejsu
| Nie | SYMBOL | Funkcja |
| 1 | GND | Ziemia mocy |
| 2 | CLKP | CLKP |
| 3 | CLKN | CLKN |
| 4 | GND | Ziemia mocy |
| 5 | D0P | MIPI DSI para danych różniczkowych (przebieg danych 0 pozytywna biegunowość) |
| 6 | D0N | Pary danych różnicowych MIPI DSI (przebieg danych 0 ujemna biegunowość) |
| 7 | GND | Ziemia mocy |
| 8 | D1P | Parę danych różnicowych MIPI DSI (pozytywna biegunowość pasu danych 1). |
| 9 | D1N | Parę danych różnicowych MIPI DSI (polaryzacja ujemna pasów danych 1). |
| 10 | GND | Ziemia mocy |
| 11 | NC | OPEN |
| 12 | NC | OPEN |
| 13 | GND | Ziemia mocy |
| 14 | NC | OPEN |
| 15 | NC | OPEN |
| 16 | LEDA | Anodę LED |
| 17 | LEDK | Katodę LED |
| 18 | Wpływ | Zapewnienie zasilania analogowego, VDD=2,4 V~3,3 V. |
| 19 | IOVCC | Zasilanie dla systemu I/O. VDDIO=1,65V~3,3V |
| 20 | NC | OPEN |
| 21 | NC | OPEN |
| 22 | GND | Ziemia mocy |
| 23 | GND | Ziemia mocy |
| 24 | CTP INT | Panel dotykowy przerywa wyjście. Jeśli nie jest używany, proszę otworzyć. |
| 25 | CTP RST | Jeśli nie jest używany, proszę otworzyć. |
| 26 | CTP SDA | Dane I2C z panelu dotykowego. Jeśli nie używany, proszę otworzyć. |
| 27 | CTP SCL | Panel dotykowy zegar I2C. Jeśli nie używany, proszę otworzyć. |
| 28 | LCM RST | Ten sygnał niski zresetuje urządzenie i musi być stosowany do prawidłowego inicjalizacji chipa. |
| 29 | TE | Pin wyjściowy do synchronizacji MCU z pisaniem w ramce. |
| 30 | ID ((GND) | Ziemia mocy |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Min. | Max, proszę. | Jednostka | |
|
Napięcie zasilania |
Zasilanie | VDD | - 0.3 | +4.6 | V |
| Analogiczny | - | - | - | V | |
| O.O. | Wpływ | -0,3- | +4.6 | V | |
| Napięcie wejściowe | Vi | 0.3 | IOVDD+0.3 | V | |
| Temperatura przechowywania | T stg | - 30 | +80 | oC | |
| Temperatura pracy | T op | -20 | +70 | oC | |
| wilgotność magazynowa |
H stg |
10 | Uwaga 1 | % RH | |
| wilgotność operacyjna | H op | 10 | Uwaga 1 | % RH | |
Specyfikacja elektryczna
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | |
|
Napięcie zasilania |
Zasilanie | VDD | 2.4 | 2.8 | 3.3 | V |
| Analogiczny | VCI | 2.4 | 2.8 | 3.3 | V | |
| O.O. | Wpływ | 1.65 | 1.8/2.8 | 3.3 | V | |
| Logika Niskie napięcie wejściowe | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| Logika Wysokie napięcie wejściowe | HIV | 0.7IOVDD | - | Wpływ | V | |
| Logika Niskie napięcie wyjściowe | VOL | - | - | 0.2IOVDD | V | |
| Logika Wysokie napięcie wyjściowe | VOH | 0.8IOVDD | - | - | V | |
|
Obecne zużycie |
Normalny wyświetlacz | Ivdd |
- |
20 |
- |
mA |
| Tryb gotowości | Ivdd |
- |
30 |
- |
uA | |
| Częstotliwość klatki | fFR | - | 60 | - | Hz | |
