Szczegóły Produktu:
|
| Produkt: | 3,5-calowy wyświetlacz TFT LCD z technologią CTP | Rozmiar ekranu: | 3,5 cala (przekątna) |
|---|---|---|---|
| rezolucja: | 320 (RGB) x 480 pikseli (HVGA) | Jasność: | 300 cd/m² (typowo) |
| Interfejs: | MCU równoległy (8/16-bitowy) i SPI (3/4-przewodowy) | Ekran dotykowy: | Projektowany pojemnościowy (PCAP), 5-punktowy dotyk |
| IC sterownika wyświetlacza: | ILI9488 | Układ scalony kontrolera dotykowego: | FT6336U |
| Temperatura operacyjna.: | -20 ° C do +70 ° C. | Kierunek oglądania: | 12:00 |
| Współczynnik kontrastu: | 500:1 (typowy) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3,5 cala TFT LCD,Wyświetlacz TFT LCD z ekranem dotykowym PCAP |
||

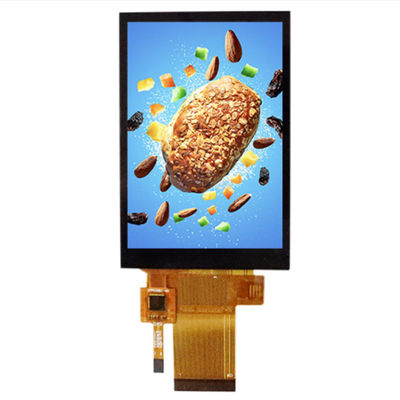

SFTO350PY-7118ACT: bogaty w funkcje 3,5-calowy moduł LCD TFT z zintegrowanym PCAP Touch dla interaktywnych systemów wbudowanych
Saef Technology Limited przedstawiaSFTO350PY-7118ACT, wszechstronny i wrażliwy30,5-calowy moduł TFT LCDktóry łączy w sobie ostry wyświetlacz HVGA (320x480) z solidnymEkran dotykowy o przewidywanej pojemności (PCAP). Napędzany przezILI9488kontroler wyświetlacza iFT6336UModuł ten oferuje niezrównaną elastyczność interfejsu z obsługą zarównoMCU równoległe (seria 8080) i SPIZbudowany z myślą o niezawodności w całejzakres temperatur przemysłowych (-20°C do +70°C)Wykorzystuje się go do wytwarzania energii elektrycznej, a dzięki jasnej mocy wyjściowej 300 nitów jest idealnym zintegrowanym rozwiązaniem dla inżynierów w branży energetycznej.USA i Europaopracowanie HMI nowej generacji, przenośnych urządzeń medycznych, inteligentnych terminali detalicznych i paneli sterowania IoT, w których intuicyjna interakcja dotykowa jest kluczowa.
Zaprojektowane w celu rozwiązania specyficznych przeszkód projektowych w interaktywnych aplikacjach:
Elastyczność podwójnych interfejsów dla optymalnej kompatybilności hosta:Najważniejszą cechą tego modułu jest jegokonfigurowalny interfejs hostaInżynierowie mogą wybrać optymalne połączenie dla swojego systemu:16-bitowy równoległy interfejs MCUdo złożonych interfejsów graficznych użytkownika (GUI) sterowanych przez procesory aplikacji lub pin-savingInterfejs SPIw przypadku prostszych mikrokontrolerów (MCU), w których GPIO są niezwykle cenne, eliminuje to potrzebę zewnętrznych przemienników poziomu lub układów mostkowych, uproszczając układ BOM i PCB.
Najwyższa jakość dotyku z niezawodną technologią PCAP:ZintegrowaneEkran dotykowy PCAP (FT6336U)obsługuje gesty wielofunkcyjne, zapewnia doskonałą przejrzystość dzięki bezpośredniemu wiązaniu ze szkłem i zapewnia nowoczesny, trwały interfejs użytkownika odporny na zanieczyszczenia powierzchni.Oddzielny dotykowy FPC z dedykowanym interfejsem I2C(CTP_SDA/SCL)i przełączający pin ułatwia integrację oprogramowania i pozwala na czujniki dotykowe o niskiej mocy.
Wyższa wydajność optyczna dla czytelności:Z zrównoważonymJasność 300 nitówa także500stosunek kontrastu:1, wyświetlacz zapewnia wyraźną widoczność w większości pomieszczeń i kontrolowanych środowiskach oświetleniowych.12 godzina kierunek widzeniajest zoptymalizowana pod kątem najczęstszego ustawienia pionowego urządzeń przenośnych i montowanych na panele.
Robustna konstrukcja dla wymagających przypadków zastosowania:Moduł jest zbudowany tak, aby trwał, poddawany pełnemu pakietowibadania niezawodności środowiskowejSystem podświetlenia LED jest przeznaczony do typowego okresu eksploatacji40,000 godzin, zapewniając długoterminową wydajność w zastosowaniach handlowych i przemysłowych.
Architektura zasilania:Oddzielne szpilki zasilania do cyfrowej logiki(IOVCC: 1,8 V)i wyświetlacz analogowy(VCC: 2,8 V)umożliwiają precyzyjne sekwencjonowanie i zarządzanie mocą, co przyczynia się do ogólnej optymalizacji mocy i stabilności systemu.
Idealne do tworzenia interfejsów użytkownika w:
Przemysłowe interfejsy człowiek-maszyna (HMI):W przypadku paneli sterujących, interfejsów urządzeń fabrycznych i stacji badawczych wymagających wydajnego ekranu dotykowego kompatybilnego z rękawicą (z trybem grubej rękawicy) i wyraźnego wyświetlacza zwrotnego.
Przenośne urządzenia medyczne i diagnostyczne:Odpowiedni do monitorów przenośnych, terminali wprowadzania danych pacjentów i przenośnych skanerów, gdzie niezbędna jest gładka, czystą powierzchnia szklana i niezawodny dotyk.
Inteligentny dom i automatyka budynków:Idealne dla zaawansowanych urządzeń termostatycznych, panelów zabezpieczeń i interfejsów urządzeń wymagających intuicyjnej i nowoczesnej obsługi.
Sprzedaż detaliczna i hotelarska:W przypadku systemów punktów sprzedaży (POS), kiosków samoobsługowych i terminali zamówień, gdzie kluczowa jest szybkość i zaangażowanie użytkowników.
Technologia Saef: Twój partner w zakresie dostosowanych interaktywnych rozwiązań
Poza standardowymi konfiguracjami:Chociaż model ten jest wyposażony w zintegrowany PCAP, rozumiemy, że projekty mają unikalne potrzeby.różna technologia dotykowa (resystywna/RTP), wersja bez dotyku, długie urządzenie FPC lub określony złącze?Oferujemy kompleksowe usługi personalizacji z niskimi MOQ, aby dostosować tę sprawdzoną 3,5 cali platformę do Twoich dokładnych wymagań mechanicznych, elektrycznych i funkcjonalnych.
Wzmocnienie procesu rozwoju:Zapewniamy pełne wsparcie projektowe: szczegółowe tabele przypisania pinów, schematy czasowe interfejsu, wytyczne sekwencji włączania i kod inicjalizacji zarówno dla wyświetlacza, jak i kontrolera dotykowego.Zmniejsza to ryzyko integracji i przyspiesza czas wejścia na rynek.
Jakość i zgodność w celu wdrożenia na całym świecie:Produkowane w ramachISO 9001:2015certyfikowany system zarządzania jakością, moduł jest zaprojektowany tak, aby spełniałRoHS UE i REACHZapewnia to zgodność produktów przeznaczonych doRynki europejskie i północnoamerykańskie, uproszczając proces certyfikacji.
Zapewnienie techniczne i kolejne kroki dla inżynierów
Zbudowany na podstawie wiarygodności:Każdy moduł jest poddawanyKontrola AQL zgodnie z MIL-STD-105E, zapewniając spójną jakość i wydajność produkcji masowej.
Zaprojektowany do bezpiecznej integracji:Zapewniamy precyzyjne rysunki mechaniczne (2D/3D) i specyfikacje elektryczne niezbędne do bezproblemowego dopasowania do projektu produktu.
Wniosek o ocenę techniczną:Zapraszamyinżynierowie systemów wbudowanych, menedżerowie produktów i specjaliści ds. zamówień publicznychdo oceny SFTO350PY-7118ACT.Skontaktuj się z naszym zespołem sprzedaży technicznej, aby poprosić o próbki, omówić konkretne potrzeby aplikacji lub zbadać możliwości dostosowania do nadchodzącego projektu.Współpracuj z Saef, aby wykorzystać rozwiązanie wyświetlające łączące zaawansowane funkcje, sprawdzoną niezawodność i elastyczność, aby doskonale dopasować się do Twojej wizji.
- Nie.
Wymiary mechaniczne
Definicja interfejsu PIN
| Numer PIN. | Symbol | Funkcja |
| 1 | XL | Dotknij lewej linii. |
| 2 | YU | Dotknij górnego obwodu. |
| 3 | XR | Dotknij prawej linii końcowej. |
| 4 | YD | Dotknij dolnej linii. |
| 5 | GND | Powierzchnia |
| 6 | IOVCC | Zasilanie 1,8 V |
| 7 | Wpływ | Zasilanie 2,8 V |
| 8 | FMARK | Sygnał synchronizacji ram |
| 9 | CS | Chip wybierz pin wejściowy (aktywny niski) |
| 10 | RS | Wyświetlanie danych/pin wyboru polecenia równolegle |
| 11 | WR/SPI_SCL | Aktywność zapisu w równoległym interfejsie MCU 8080 / pin SCL jako Serial Clock |
| 12 | R & D | Przeczytanie włączone w równoległym interfejsie MCU 8080. |
| 13 | SPI_SDA | dwu-dyscyplinarny szpil seryjnych danych wejściowych/wyjściowych |
| 14 | SPI_SDO | Wyjście danych seryjnych |
| 15 | Zresetowanie | Zewnętrzny wpis resetowy. |
| 16 | GND | Powierzchnia |
| 17-32 | DB0-DB15 | MCU równoległy przycisk danych interfejsu |
| 33 | LEDA | Światło tylne LED ((Anoda) |
| 34-36 | LEDK | Światło tylne LED (katodę) |
| 37 | GND | Powierzchnia |
| 38 | IM0 | Wybierz tryb interfejsu |
| 39 | IM1 | Wybierz tryb interfejsu |
| 40 | IM2 | Wybierz tryb interfejsu |
Charakterystyka prądu stałego
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Analogiczne napięcie zasilania | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitalne napięcie zasilania | VDDI | 1.65 | 1.8 | 3.3 | |
| Sygnał wejściowy | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Charakterystyka podświetlenia LED
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd LED | IL | - | 90 | 120 | mA |
| napięcie LED | VL | - | 2.8 | 3.2 | V |
| Czas eksploatacji diody LED | Kr. | 30000 | 40000 | - | Godzina |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
| Światłości białej (środek) | Lv |
Θ=0 Normalne Oglądanie Kąt IBL= 120mA |
- Tak. | 300 | - Tak. | cd/m2 | |
| Czas reakcji | Tr+Tf | - Tak. | 20 | 40 | ms | ||
| Wskaźnik kontrastu | CR | - Tak. | 500 | - Tak. | - Tak. | ||
|
Kolor Chromatyczność(CIE1931) |
biały | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy | 0.312 | 0.327 | 0.342 | ||||
|
Kąt widzenia |
- Co? |
ŚL |
CR≥10 |
- Tak. | 70 | - Tak. | |
| ΘR | - Tak. | 70 | - Tak. | ||||
|
Ver |
Świat | - Tak. | 60 | - Tak. | |||
| ΘD | - Tak. | 60 | - Tak. | ||||
| Jednorodność jasności | Średnia | Θ=0 | 80 | 90 | - Tak. | % | |
| Różnorodność kolorów | NTSC | Θ=0 | 57 | 60 | - Tak. | % | |
| Optymalny kierunek widzenia | 12 0'Clock | ||||||
