Szczegóły Produktu:
|
| Produkt: | 3,7 cala IPS TFT LCD | Rezolucja: | 480x800 punktów |
|---|---|---|---|
| Berło: | RGB | Ekran dotykowy: | Konfigurowalny |
| Kierunek oglądania: | Wszystkie kąty widzenia (IPS) | Kierowca Ic: | HX8369 |
| Kod PIN: | 40 pinów | rozmiar modułu: | 53,48 x 91,72 x 1,6 mm |
| Aktywny obszar: | 48,24 x 80,4 mm | Połączenie: | Typ złącza (można dostosować) |
| Luminancja powierzchni: | 200 cd/m2 (gnidy) | Temperatura pracy: | -20℃ do +70℃ |
| Żywotność LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | HX8369 Wyświetlacz WVGA TFT LCD,3,7-calowy wyświetlacz TFT LCD 480x800 |
||
3,7-calowy wyświetlacz TFT LCD WVGA 480x800 w orientacji pionowej IPS Wszystkie kąty widzenia Interfejs RGB HX8369
Moduł pionowy 3,7" TFT LCD, 3,7" 480x800 TFT Opis
Saef Tech SF-TC370S-9793A-N to moduł TFT LCD o przekątnej 3,7 cala i rozdzielczości 480x800 pikseli.Ten moduł jest wbudowany w układ scalony HX8369;zawiera funkcje kontrolera i sterownika IC, obsługuje interfejs RGB, a napięcie zasilania (Vdd) wynosi od 2,6 V do 3,3 V, typowo 2,8 V.
SF-TC370S-9793A-N Moduł TFT LCD to tryb portretowy o jasności 200 nitów (wartość typowa).Moduł jest również dostępny opcjonalnie dla rezystancyjnego ekranu dotykowego i projekcyjnego pojemnościowego ekranu dotykowego.SF-TC370S-9793A-N może pracować w temperaturach od -20℃ do +70℃;jego temperatury przechowywania wahają się od -30 ℃ do + 80 ℃.Ten 3,7-calowy moduł TFT LCD jest szeroko stosowany w ekspresach do kawy, kuchence mikrofalowej, skanerach, automatyce domowej, systemie kontroli dostępu, sprzęcie monitorującym, analizatorach, systemie bezpieczeństwa, systemie nawadniania ogrodu itp.
| Produkt: | 3,7 cala IPS TFT LCD | Rezolucja: | 480x800 punktów |
|---|---|---|---|
| Interfejs: | RGB | Ekran dotykowy: | Konfigurowalny |
| Kierunek oglądania: | Wszystkie kąty widzenia (IPS) | Układ scalony sterownika: | HX8369 |
| Kod PIN: | 40 szpilek | Rozmiar modułu: | 53,48 X 91,72 X 1,6 mm |
| Aktywny obszar: | 48,24 X 80,4 mm | Połączenie: |
Typ złącza (Można dostosować) |
| Luminancja powierzchni: | 200 Cd/m2 (nity) | Temperatura pracy: | -20 ℃ do + 70 ℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
Definicja pinów
Pin1, GND, uziemienie.
Pin2, AVDD (2,8 V), napięcie zasilania 2,8 V.
Pin3, VDDIO (1,8 V), napięcie zasilania 1,8 V.
Pin4~Pin9, R5-R0, wyświetlanie danych we/wy.
Pin10~Pin15, G5-G0, wyświetlanie danych we/wy.
Pin16~Pin21, B5-B0, wyświetlanie danych we/wy.
Pin22, LCDC_RST, LCM Reset sygnału wejściowego.
Pin23, LCDC_VSYNC, synchronizacja pionowa.Sygnał w RGB I/F
Pin24, LCDC_HSYNC, synchronizacja pozioma.Sygnał w RGB I/F.
Pin25, SPI_SDO, Szeregowy sygnał wyjściowy w SPI I/F.
Pin26, SPI_SDI, Szeregowy sygnał wejściowy w SPI I/F.
Pin27, SPI_SCLK, Synchroniczny sygnał zegarowy w SPI I/F.
Pin28, SPI_CS, pin wejściowy wyboru chipa (włączenie „Low”) w SPI I/F.
Pin29, LCDC_PCLK, sygnał zegara pikseli w RGB I/F.
Pin30, LCDC_DEN, Sygnał włączenia danych w trybie RGB I/F 1.
Pin31, LEDK8, katoda LED
Pin32, LEDK7, katoda LED
Pin33, LEDK6, katoda LED
Pin34, LEDK5, katoda LED
Pin35, LEDK4, katoda LED
Pin36, LEDK3, katoda LED
Pin37, LEDK2, katoda LED
Pin38, LEDK1, katoda LED
Pin39, LEDA, anoda LED
Pin40, GND, uziemienie
Pionowy moduł TFT LCD 3,7 cala, rysunek TFT 3,7 cala 480x800

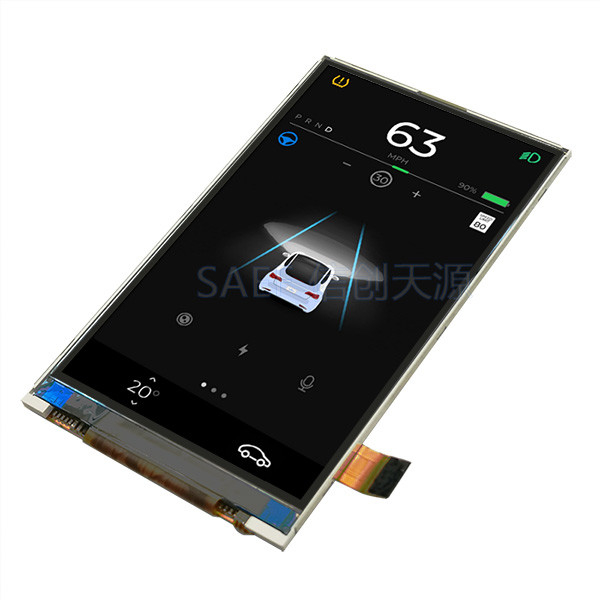

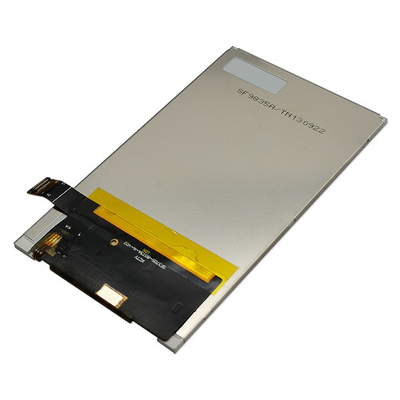

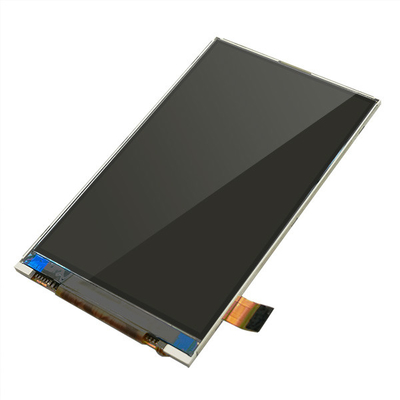

Pionowy moduł TFT LCD 3,7 cala, rzeczywisty obraz produktu 3,7 cala 480x800 TFT
