Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT LCD 3,5" | Rozstrzygnięcie: | 320x480 punktów |
|---|---|---|---|
| Układ scalony sterownika: | ILI9488 lub odpowiednik | Ekran dotykowy: | z rezystancyjnym dotykiem Opcjonalnie |
| Wymiary szkła nakrywkowego: | Możliwość dostosowania | Kierunek patrzenia: | godzina 12 |
| Wym. konturu: | 55,26 (szer.) x 84,69 (dł.) x 2,1 (gł.) mm | Aktywny obszar: | 48,96 x 73,44 mm |
| Interfejs: | MCU 16 bitów (konfigurowalny) | Połączenie: | Lutowanie (można dostosować) |
| Kod PIN: | 44 piny (można dostosować) | Luminancja powierzchni: | 200 cd/m2 (nitów) |
| Napięcie zasilania: | 3,2 V | typ podświetlenia: | Biała dioda LED |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 16-bitowy wyświetlacz TFT LCD,portretowy wyświetlacz TFT LCD,podświetlenie LED TFT 320x480 |
||
Wyświetlacz TFT LCD 3,5 cali 320x480 portret TN Typ ILI9488 MCU 16 bitów 3.2V białe podświetlenie LED
3.5" TFT 320x480, TFT LCD 3,5 cali Opis
Moduł LCD TFT SF-TC350H-9934A-N to moduł LCD o przekątnej 3,5 ′′ w trybie obrazu HVGA 320x480 w pełnych kolorach, SF-TC350H-9934A-N ma inną wersję, która ma wyświetlacz dotykowy rezystywny,Numer modelu: SF-TC350H-9934A-T, a może być zaprojektowany z PCAP, którego numer części to SF-TC350H-9934A-CT. Moduł ten obsługuje MCU 16-bitowy interfejs. Model SF-TC350H-9934A-N ma wymiary modułu 55,26 ((W) x 84.69 ((L) x 2.1 T) mm i wielkość powierzchni aktywnej 48,96 x 73,44 mm.
SF-TC350H-9496G-T jest zintegrowany z sterownikiem ILI9488 na moduł, a jego napięcie zasilania logicznego waha się od 2,6 V do 3,4 V. typowa wartość wynosi 3,2 V.
Światłość powierzchni wynosi 200 cd/m2 (Nits). Jeśli chcesz użyć jej jako trybu portretowego lub regulować jasność, skontaktuj się z nami w celu uzyskania dalszego wsparcia technicznego.oświetlenie powierzchni może wynosić 1000 cd/m2 (nits)Model ten jest powszechnie stosowany.d w systemach wbudowanych, automatyce, GPS, sprzęcie medycznym, urządzeniu przemysłowym, sprzęcie bezpieczeństwa, które wymaga wyświetlania TFT w wysokiej jakości i kolorowym obrazie.
| Produkt: | Wyświetlacz TFT LCD 3,5" | Rozstrzygnięcie: | 320x480 kropek |
|---|---|---|---|
| System sterowania: | ILI9488 lub równoważny | Ekran dotykowy: | Z opcjonalnym dotykiem opcjonalnym |
| Wymiar szkła pokrywy: | Dostosowywalne | W kierunku widzenia: | Dwanaście. |
| Opis: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | Obszar aktywny: | 480,96 x 73,44 mm |
| Interfejs: | MCU 16 bitów (wykonalne) | Połączenie: |
Lutowanie (może być dostosowane) |
| Numer szpilki: | 44 szpilki (można je dostosować) | Światłość powierzchni: | 200 Cd/m2 (nits) |
| napięcie zasilania: | 3.2 V | Typ światła tylnego: | Biała dioda LED |
| Żywotność LED: | 40000 godzin | Zgodność: | Zgodność z przepisami REACH i RoHS |
Definicja szpilki
Pin 1, LED A, LED Anod.
Pin2, LED6K, LED katodę.
Pin3, LED5K, LED katodę.
Pin4, LED4K, LED katodę.
Pin 5, LED3K, LED katoda.
Pin 6, LED2K, katodę LED.
Pin 7, LED1K, LED katoda.
Pin 8, GND, Ziemia.
Pin 9, LED7K, otwórz.
Pin10, VCI, zasilacz 2,8V napięcie.
Pin11, IOVCC, zasilacz 2,8V/1,8V napięcie.
Pin12, /CS, Pin wejściowy do sygnału wyboru chipa.
Pin13, /WR, zapisz sygnał strobowy.
Pin14, RS, rejestruj sygnał.
Pin15, RD, odczytaj sygnał strobowy.
Pin16, /RESET, sygnał wejściowy LCM Reset.
Pin17, NC, otworzyć.
Pin18, NC, otwórz.
Pin19~Pin34, D15-D0, Wyświetlanie danych I/O
Pin35, IM0/NC, otwórz.
Pin36, IM1/NC, otwórz.
Pin37, FMARK, Tearing effect output pin do synchronizacji MCU z pisaniem ramki, aktywowane przez polecenie S/W.
Pin38, LED8K, otwórz.
Pin39, GND, Ziemia
Pin40, XL(NC), otwórz.
Pin41, YD(NC), otwórz.
Pin42, XR(NC), otwórz.
Pin43, YU(NC), otwórz.
Pin44, GND, Ziemia
3.5" TFT 320x480, TFT LCD 3,5 cala rysunek

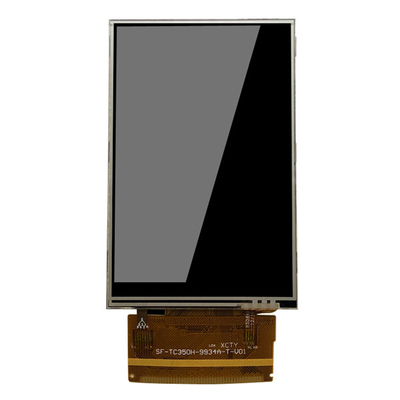

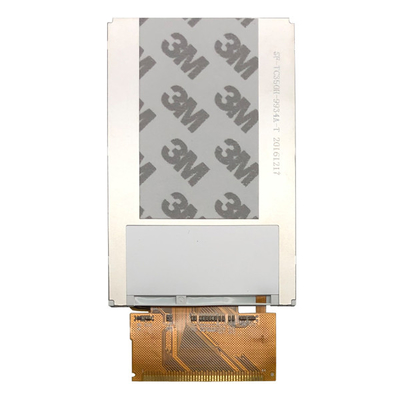

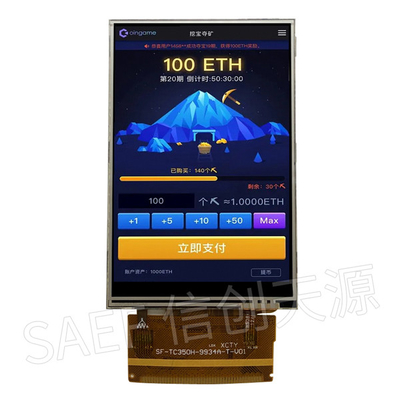

3.5" TFT 320x480, TFT LCD 3,5 cali Obraz produktu
Zakłady produkcyjne i certyfikaty
Słowo kluczowe wyszukiwania: tft 3,5", 3,5" tft lcd, 3,5" tft lcd, 3,5" tft lcd, tft lcd 3.5, wyświetlacz 3.5 tft, wyświetlacz 3.5 "tft, wyświetlacz 3.5" tft, wyświetlacz 3.5 "tft, wyświetlacz 3.5" tft, wyświetlacz 3.5 "tft, wyświetlacz LCD, wyświetlacz 3.5" tft, wyświetlacz 3.5" tft, wyświetlacz 3.5 "tft, wyświetlacz 3.5",3,5 cala ekran LCD, HVGA TFT, 3,5 cala HVGA, 3,5 cala 320x480, ILI9488 TFT.
